4. Az egyed-kapcsolat (ER) modell

adatmodell

Formális jelölésrendszer adatoknak és kapcsolataiknak a leírására plusz az adatokon végezhető műveletek összessége.

egyed-kapcsolat (ER) modell

Egyfajta szemantikus modellezési folyamat eredménye, amely egyedeket, kapcsolatokat és tulajdonságokat a halmazaik szintjén ír le.

ER diagram

Az ER-modell grafikus ábrázolása.

entitás (egyed)

A modellezés szempontjából fontos, önállóan azonosítható (megkülönböztethető, egyedi léttel rendelkező) eleme a világnak.

kapcsolat

Egyedek egymáshoz való viszonya.

tulajdonság (attribútum érték)

Egy egyed vagy kapcsolat jellemzője. Az egyed megkülönböztethetőségét a tulajdonságai biztosítják.

tulajdonsághalmaz (attribútum, tulajdonságtípus)

Azonos értelmezésű/szemantikájú tulajdonságok halmaza, amely egyedhalmazokhoz vagy kapcsolathalmazokhoz rendelhető. (Implementációs szinten: tulajdonságtípus)

egyedhalmaz (egyedtípus)

Azonos értelmezésű/szemantikájú egyedek halmaza, amelyben az egyedeket azonos tulajdonsághalmazok (attribútumok) jellemzik.

kapcsolathalmaz (kapcsolattípus)

Azonos értelmezésű/szemantikájú kapcsolatok halmaza.

kapcsolat fokszáma

A kapcsolatban részt vevő egyedek száma.

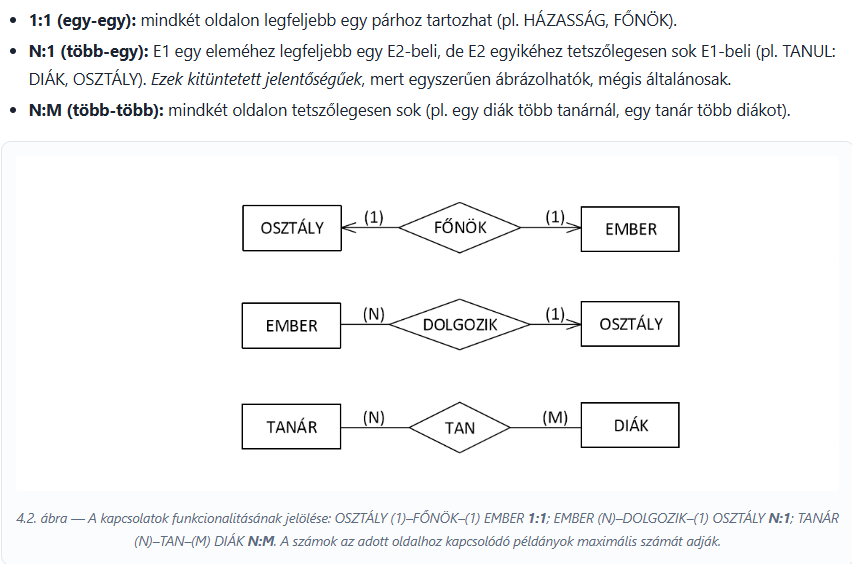

bináris kapcsolat funkcionalitása (kardinalitása)

Annak megadása, hogy az egyik egyedhalmaz egy eleméhez a másik egyedhalmaznak legfeljebb hány eleme kapcsolódhat. Lehet 1:1, 1:N, N:M.

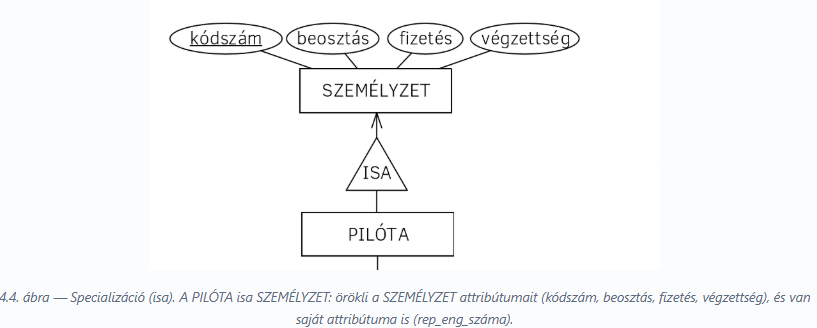

isa kapcsolat

Olyan kapcsolat, amellyel specializációs/általánosítási értelmezést tudunk kifejezni.

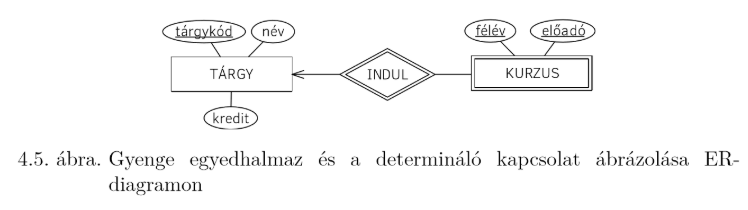

gyenge egyed

Olyan egyed, amelynek az azonosításához egy másik egyedre (vagy egyedekre) is szükség van.

determináló kapcsolat

A gyenge egyed azonosítását lehetővé tevő kapcsolat.

kulcs (ER modellben)

Egy egyedhalmaz olyan tulajdonsághalmazai, amelyek az egyedhalmaz elemeinek egyértelmű azonosítását lehetővé teszik.

halmaz (matematikai/halmazel méleti értelemben)

Egymástól megkülönböztethető elemek összessége, amelyben az elemek sorrendje közömbös.

attribútum doménje

Az attribútum által felvehető összes lehetséges érték.
