M11.11 Hydraulic Power

Vad är några exempel på enheter som drivs av hydrauliska system i flygplanet

• Primära flygkontroller

• Infällning och utfällning av landningsstället

• Öppning och stängning av dörrar och luckor

• Stötdämpningssystem och ventillyftarsystem

• Mekanism för ändring av stigningsvinkel, spoilers och klaffar

Vilka är grundkomponenterna i ett hydraulik system?

• Reservoar

• Pump

• Ventiler

• Aktuatorer

• Filter

• Ackumulator

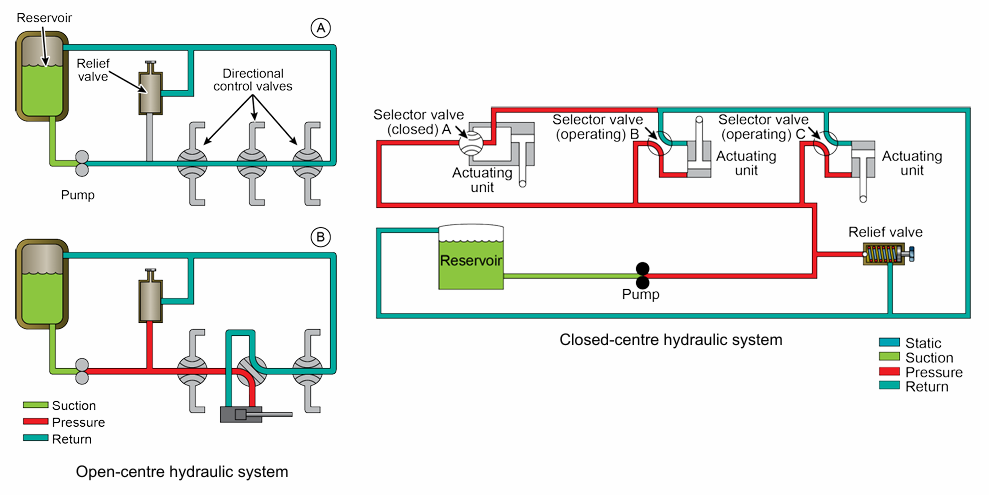

Vad är skillanden mellan open-center och closed-center hydraulik krets?

Open-center: Styrventilerna är seriellt kopplade och flödet är alltid aktivt men inget tryck.

Closed-center: Styrventilerna är parallellkopplade och flödet stängs av när systemet inte används men kretsen är alltid trycksatt.

Varför har hydraulvätskorna olika färger?

De identifierar vätskor med olika specifikationer och förhindrar oavsiktlig blandning av dom

• Mineral: Röd

• Fosfaterar: Grön/Lila

Vilka konsekvenser får det om man använder fel hydraulvätska?

Snabb slitage på tätningar, slangar och andra icke-metalliska delar, vilket kan leda till att systemet slutar fungera.

Vilka två värden används vanligtvis för att bedöma en pump kapacitet?

Flödeskapacitet och tryck

Vad händer med pumpens volymflöde när trycket ökar?

Pumpens volymflöde minskar, eftersom ökat tryck vanligtvis resulterar i en högre motståndskraft mot flödet, vilket begränsar hur mycket vätska som kan pumpas.

Vad är skillnaden mellan positive-displacement pump och non-positive-displacement pump?

Positive-displacement pumpar: flyttar en fast mängd vätska per cykel

Non-positive-displacement pumpar: skapar flöde genom att förändra hastigheten eller trycket, vilket inte garanterar en konstant volym.

Positive-displacement pumpar kan kategoriseras in i 2 typer, vilka är dessa och vad skiljer dom åt? (Inte gear-,vane- och pistonpump)

Fixed displacement: levererar samma mängd vätska vid varje cykel; utflödesvolymen kan endast ändras genom att justera pumpens hastighet

Variable Displacement: mängden vätska per cykel kan varieras med hjälp av en inbyggd regleranordning.

Vad är en spur gear pump och hur skyddas kraftkällan och/eller reduktionsväxlarna som är kopplade till pumpen om den skulle gå sönder?

En spur gear pump som använder två kugghjul för att flytta vätskan, När pumpen överbelastas, bryts en shear-pin på pumpens drivaxel, vilket stoppar pumpens rotation och förhindrar skador på den anslutna utrustningen.

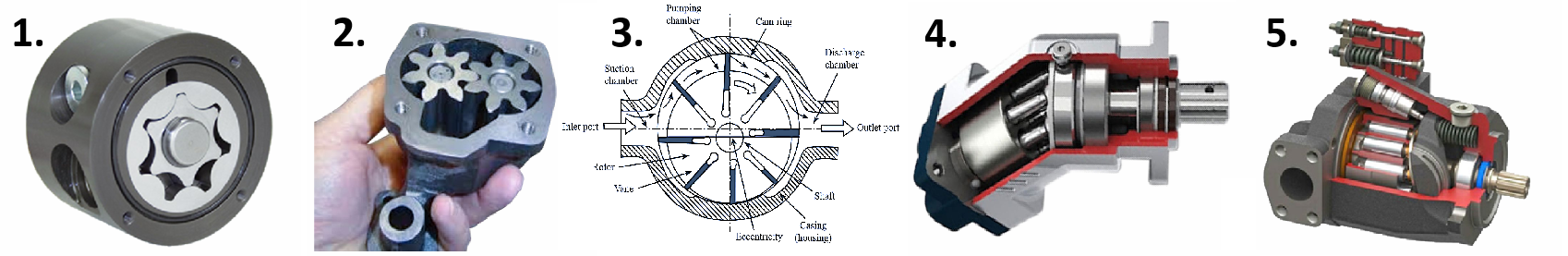

Vad är detta för pumpar?

1. Gerotor pump

2. Spur gear pump

3. Vane pump

4. Bent axis piston pump

5. Axis piston pump

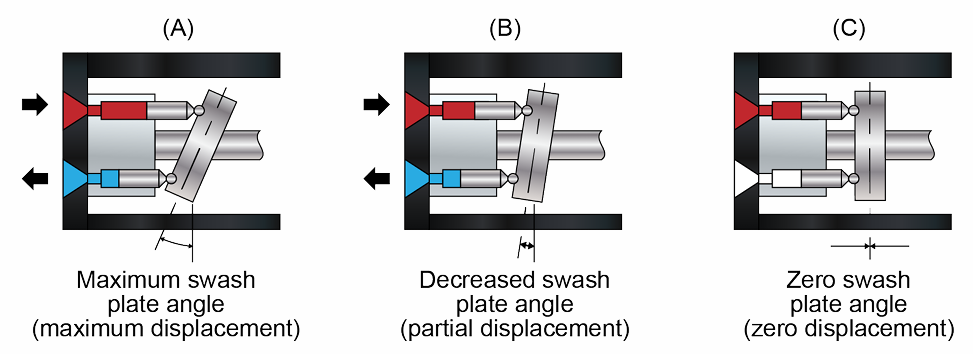

Vilken komponent i en variable piston pump direkt påverkar kolvarnas slaglängd?

Wobble (Swash) plate

Varför är det okej att en pump har en inre läcka (inom rimliga gränser förstås)?

Ett tillåtet läckage i den interna pumpen innebär att flödet aldrig är helt noll; det är dessutom nödvändigt för att kyla pumpen och smörja pumpens lager.

Oljeläckaget passerar genom dräneringsfiltret, som kontrolleras regelbundet för att upptäcka eventuella lagerfel i pumpen.

Vilka är de vanligaste användningsområdena för eldrivna pumpar?

Under markhanteringen

Vad är reservoarens uppgift i hydraulsystemet?

• Lagrar överskottsolja för att kompensera för volymförändringar

• Underlättar avskiljningen av luft från oljan

• Värmeackumulator

• Hjälper till att avskilja partiklar från oljan

Vad är ett standard tryck på en hydraulreservoar?

65 psi, ofta trycksatt av pneumatic manifold

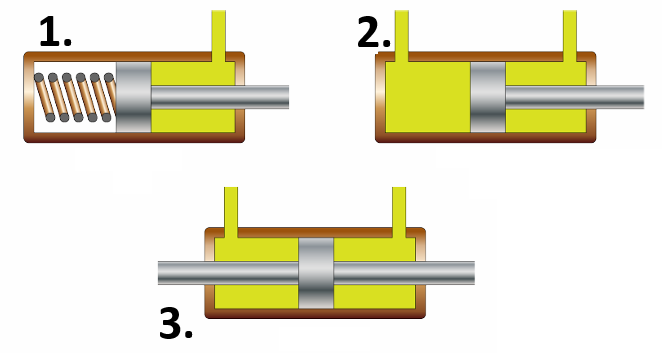

Vad heter dessa typer av aktuatorer och vad är en typisk tillämpning av dom?

1. Single acting: Landställ-uplock

2. Double acting: Uppfällning av landningsstället

3. Balanced: Nosställs styrning

Vilken typ av värde används för att bestämma ett filters filtreringskapacitet, och vad är ett vanligt värdeintervall i ett hydraulsystem?

Microns (1 micron = 0,001mm), vanligtvis mellan 5-15 microns i hydrauliska system.

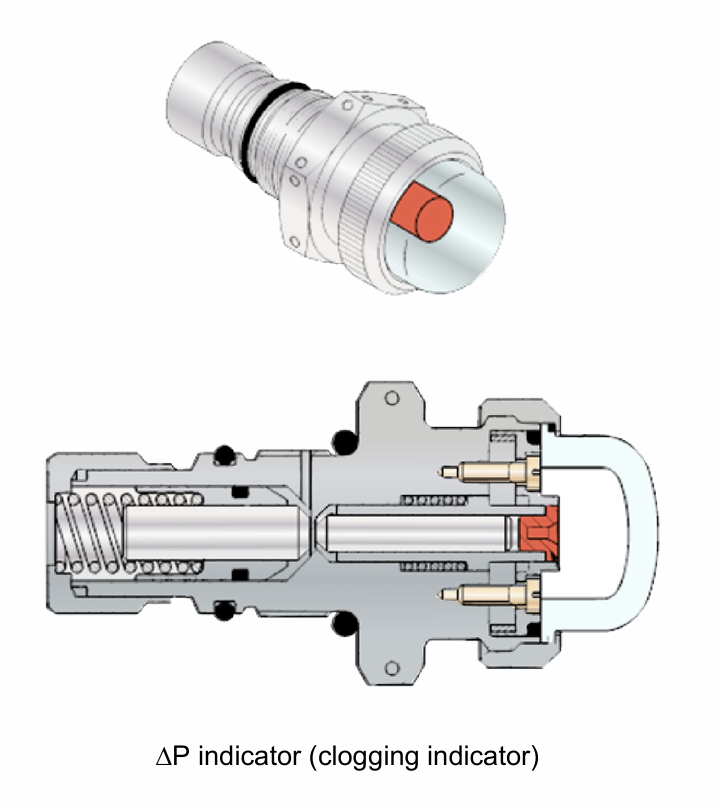

Vilken komponent används indikera att ett filter är igentäppt?

Differential pressure indicator

Vad är ett hydraulic power pack?

Det är komplett hydraulsystem i en enhet som drivs av elkraft.

Används på små turbin flygplan och används oftast endast till landställ ut- och infällning.

Vilka två komponenter används för tryckreglering (övertryck) i hydraulsystemet?

• Pressure relief valve

• Thermal relief valve

Vad fyller ackumulatorn för syfte i hydraulsystemet?

• Dämpa tryckstötar i hydraulsystemet

• Stöd huvudpumpen när flera enheter är i drift samtidigt genom att tillföra extra kraft från dess ackumulerade energi

• Lagra energi från en hydraulisk enhets begränsade drift när pumpen inte är i drift

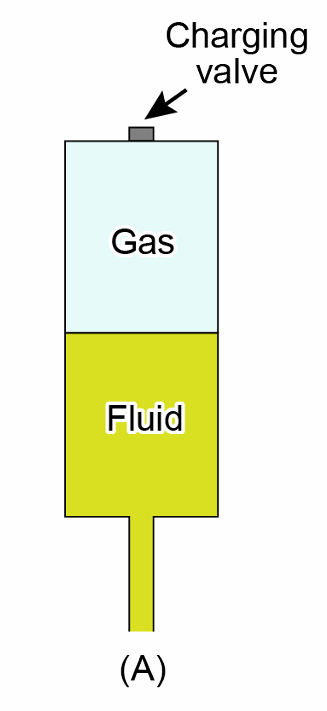

Varför används inte denna typen av ackumulatorer?

Det finns en risk att gasen löses upp i hydraulvätskan

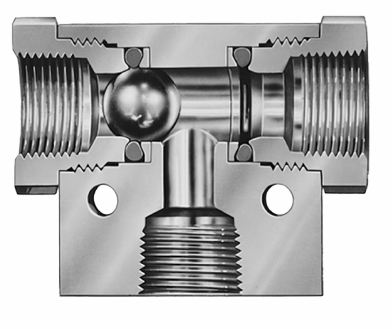

Vad gör shuttle valves?

Shuttle valves omdirigerar vätskeflödet när trycket i ett av systemen sjunker, så att till exempel nödreservsystemet kan ta över.

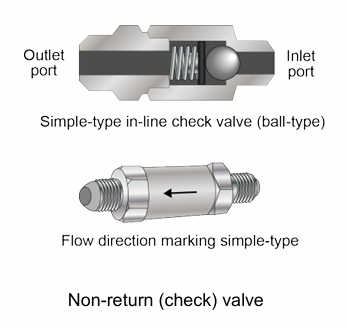

Vad gör check valves?

Check valves (Non-return valves) används i systemledningar och komponenter där vätskan endast får strömma i en riktning. När vätskan har passerat ventilen kan den inte strömma tillbaka i motsatt riktning.

Vad gör sequence valves?

Sequence valves är en tryckstyrd komponent som säkerställer att flera aktuatorer fungerar i en specifik, ordnad sekvens. Den fungerar genom att släppa igenom vätska till en sekundär krets först när den primära kretsen har nått ett förinställt tryck.

Vad är skillnaden mellan sequence valves och priority valves?

Skillnaden mellan sequence valves och priority valves är att sequence valves säkerställer en specifik ordning i aktivering av flera aktuatorer, medan priority valves prioriterar flödet av vätska till en viss krets över andra, oavsett tryck.

Vad gör pressure reducing valves?

En tryckreduceringsventil används ofta för att sänka trycket i huvudsystemet till ett värde som är lämpligt för drift av en funktion, till exempel hjulbromsarna.

• Vätskan strömmar in genom inloppsöppningen och flödar genom ventilen till delsystemet;

• När vätsketrycket överstiger fjäderkraften i ventilen lyfts ventilen och täcker gradvis inloppsöppningen tills trycket i delsystemet når det angivna värdet.

• Om trycket i delsystemet av någon anledning stiger lyfts ventilen ytterligare och öppnar returöppningen för att avlasta överskottstrycket.

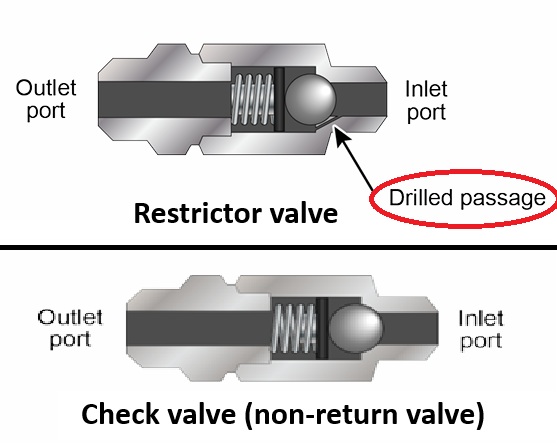

Vad är skillnaden mellan en restrictor valve och check valve?

Restrictor valves konstruktion liknar en check valve, men en restrictor valves är utformad för att tillåta ett begränsat flöde i en riktning och fullt flöde i den andra riktningen. En restrictor valve används på ett antal ställen för att begränsa driftfarten hos ett ställdon i endast en riktning. Den kan till exempel användas för att bromsa inrullningen av klaffar.

I vilken system används modulators?

Anti-skid systemet

Hydraulsystem borde dräneras när…

• Komponenter som inte är försedda med självförslutande kopplingar måste demonteras

• Vid överhettning eller mekaniskt fel på en pump

• Tecken på främmande vätskor eller främmande föremål

Vad är en pressure transfer unit (PTU)?

Pressure transfer unit (PTU) är en enhet som överför hydraulisk kraft från ett av flygplanets hydraulsystem till ett annat i händelse av att det andra systemet har slutat fungera eller stängts av.
