constructie ruwbouw: hoofdstuk 6

wat zijn draagvloeren

vlakke, horizontale of licht hellende bouwdelen waarop circulatie van personen mogelijk is

hoeveel procent van totaal betonvolume in belgie gaat naar draagvloeren

60 procent

tot welk deel is het de dekvloer

tot aan het oranje

welk deel is de draagvloer

het oranje

wat is het donker grijze deel

vloerafwerking

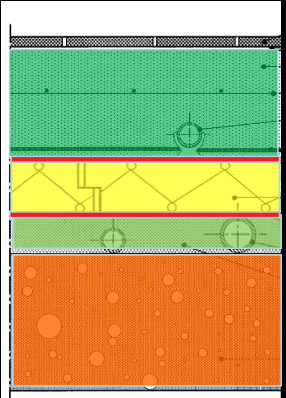

wat is het donkere groene deel

cementgebonden dekvloer, vloerverwarming geprikt in isolatie of vloerverwarming bevestigd aan staalnet

wat is de bovenste rode lijn

PE-folie als scheidingslaag

wat is het gele deel

thermische isolatie

wat is de onderste rode lijn

eventueel PE-folie tegen opstijgend vocht

wat is het licht groene deel

uitvullaag voor uitvlakking leidingen bij isolatieplaten

wat doet de draagvloer

brengt vloerbelasting over op draagconstructie en neemt horizontale belasting op

wat is de indeling volgens vorm bij draagvloer

ribbenvloer en plaatvloeren

wat behoort er bij ribbenvloeren

balkjes of ribben met overbrugging boven of tussen de balkjes, geprofileerde onderzijde en dikwijls verlaagd plafond

wat behoort er bij plaatvloeren

min of meer vlakke onderzijde

wat is de indeling van draagvloer volgens plaats fabricage

vloeren bestaande uit prefabelementen en volledig ter plaatse gebabriceerde vloeren

welke keuzeaspecten heb je bij keuze van het draagvloertype

beoogde structurele kwaliteit, grootte overspanning, montagesnelheid, kostprijs en termijn van bouw en afbraak bekistingen, ogenblikkelijke beschikbaarheid van werkplatform, organisatie bouwplaats en beschikbaarheid hijswerktuigen, flexibiliteit van vloerontwerp, uitzicht van naakte vloer onderaan, beoogde brandweerstand, thermische en akoestische presaties en kostprijs

wat is de samenstelling van de belasting van draagvloeren

permanente belasting en veranderlijke belasting

wat is permanente belasting

eigengewicht ruwe draagvloer

wat is veranderlijke belasting

nuttige belasting

wat krijg je als je permanente en veranderlijke belasting samenstelt

gebruiksbelasting, contructiebelasting en technische uitrusting

wat is bezwijkgrenstoestand

hier wordt een grens van het draagvermogen bereikt, bij overschrijding bezwijkt een gebouw geheel of gedeeltelijk

wat is de gerbuiksgrenstoestand

de toestand van een constructie zoals die tijdens normaal gebruik geldt, bij constructieberekening word onder andere deze bruikbaarheidsgrenstoeskand gecontroleerd

wat is het rode

oplegging

wat bedoelen ze met de draairichting van draagvloeren

richting waarin het vloerelement de belasting naar de steunpunten overbrengt

wat is een oplegging

op in dragende muren of balken en min opleg 7 cm

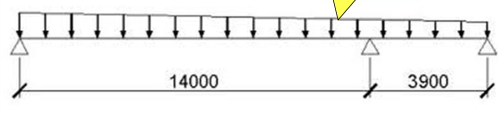

naar wat wijst de gele pijl

hyperstatisch, is over meerdere steunpunten

wat zet de gele pijl rechts

nuttige overspanning

wat is de gele pijl links

hart-op-hart afstand, of as-op-as afstand

wat is de lange pijl

vrije hoogte

wat is de korte pijl

constructiehoogte

wat is de driehoek in de slaapkamer

vloerpijl

wat is de driehoek in de woonkamer

nulpas, is een dorpel gelijksvloers

wat zijn nadelen van ter plaatse gestorte betonvloeren

volledig te bekisten, droogtijd of ontkiemen, de uitvoeringstermijn, hoge kostprijs, grote eigengewicht en grote hoeveelheid bouwvocht

in welke situaties gebruiken ze wel nog ter plaatse gestorte betonvloeren

renovaties, speciale vloerconstructies met moeilijke vormen, uitvoering van kleine passtukken en vloeren met speciale wapening

hoeveel bedraagt eigengewicht gewapend beton

2500kg/m2

voordelen van ter plaatse gestorte betonvloeren

goede thermische traagheid, goede luchtgeluidisolatie, grote flexibiliteit qua toepassingsmogelijkheden en sterkte, alle afmetingen en diktes kleinste mogelijk, kan onmiddellijk afgewerkt worden en doorgangen eenvoudig te construeren of zelf boren

hoeveel is de lokale vlakheid ongeveer

4 mm

hoeveel is de globale vlakheid ongeveer

9 mm

wat zie je rechts

globaal

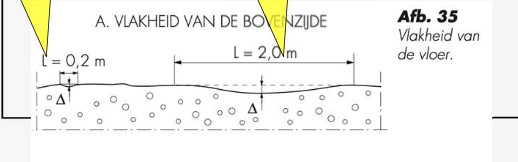

wat zie je links

lokaal

wat zie je hier

randbekisting met bekistingsplaten

wat is nummer 1

buitenspouwblad

wat is nummer 2

binnenspouwblad

wat is nummer 3

draagvloer

wat zie je hier

randbekisting met bekistingsblokjes

wat is nummer 4

L-vormige bekistingsblokken

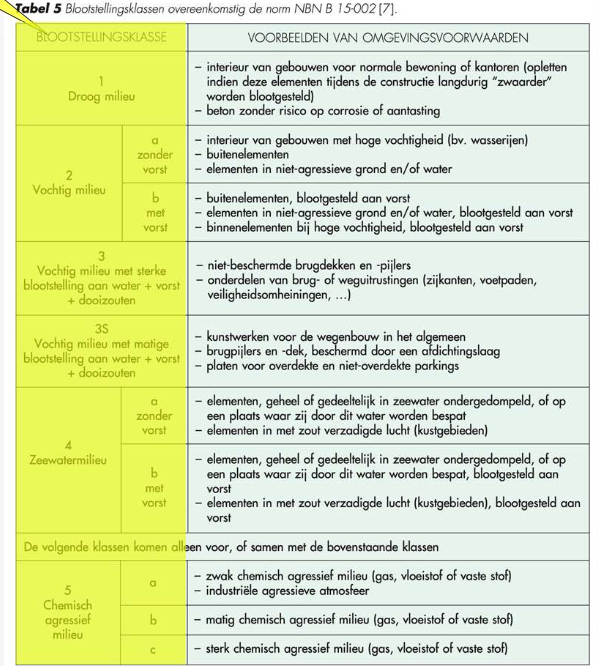

wat zegt het gele kader

blootstellingsklasse

wat zijn kenmerken van wapening

staven tot diameter 40 mm, glad en geribd, gelaste wapeningsnetten en overlapping van wapening

wat zijn kenmerken van betondekking

afhankelijk van blootstellingsklasse, dekking aangeduid op plan ingenieur en dekking in functie van brandweerstand, duurzaamheid

op wat slaan de specificaties C25/30 en C32/40 op

gewenste sterteklanne van het beton

wat heb je als je een betontype uit een hogere sterkteklasse hebt

hoger cementgehalte en ook een lagere watercementfactor

wat doe je voor betonstort

bekisting reinigen

wat zijn kenmerken dat je moet doen bij betonneren

storten in 1 fase, vlotte afwisseling camions bij meerdere ladingen, stortvoegen tot min beperken en volledige vloerplaat tussen uitzettingsvoegen

wat is een ruwe stortnaad

stortnaad met doorlopende wapening

wat is een bekisting

stortnaad op plaats waar wapening niet doorloopt

wat doe je. bij verdichting beton met trilnaald of trilbalk

beton in alle hoeken en kanten omhulling wapening en ingebrachte lucht uittrillen

met wat moet je betonneren afwerken

dekvloer of polieren

wat zijn kenmerken van tweedefasebeton

als voegvulling, ruimte tussen naastliggende elementen, ruimte ter plaatse van tussenoplegging en eindoplegging en restruimte indien elementen niet volledige oppervlakte bedekken

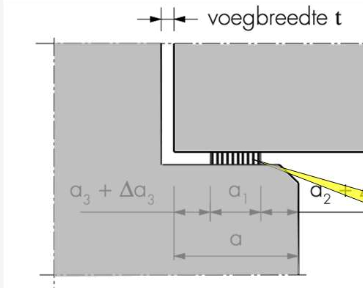

wat is de gele pijl

oplegging

wat zijn kenmerken van holle vloerelementen of welfsels

breedte 30cm, 60cm, 120cm, dikte 20cm, overspanning tot 8 meter, holle kanalen in functie van gewichtsreductie

wat zijn kenmerken van voorgespannen gewelven

dikte tot 40 cm en overspanning tot 20 meter

wat zijn kenmerken van een druklaag

min 50 mm, gewapend, samenwerking met gewelf essentieel, ruwheid bovenzijde en wapening equivalent

wat zijn kenmerken als er geen druklaag is

wapening is tweedefasebeton en sleuven en tweedefasebeton ter plaatse van opleg

wat is de bovenste gele pijl

tweedefasebeton

wat is de linkse gele pijl

hamerkopsleuf

wat zijn voordelen welfsels

geen bekisting enkel plaatselijke ondersteuning, tijdvoordeel, constructie onder ideale omstandigheden, standaard afmetingen en druklaag ka onmiddellijk afgewerkt worden

wat zijn nadelen van welfsels

enkel standaarddikte, toegankelijkheid van de werf, geen duopleisters mogelijk en draineergaatjes versus zichtbare afwerking

wat is Raveel

een samenstel van balken dat ten doel heeft de balken die niet door muren kunnen worden gedragen toch voldoende oplegging geven

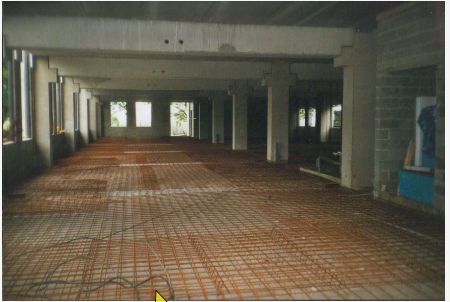

wat zie je hier

wapening tweedefasebeton

wat zijn kenmerken van u-element, TT-element en T-element

meestal voorgespannen, combinatie plaat-balk, inwerking structurele balken en grote overspanningen tot 7,5 m,

wat zijn kenmerken van tralieliggers

als hijsankers, vooral appartmentsbouw, afwerking met spuitpleiser, breder dan gewelven, minder voegen, plaatsing met telscoop of torenkraan, schoring belangrijk, grote vormvrijheid en goede akoestiek

wat zijn kenmerken van vloeren uit potten en balken

ideaal voor renovatie, totale dikte 16 tot 26cm in functie van overspanning, brandweerstand kan probleem zijn, licht eigengewicht, geen bekisting nodig, geen duopleister en schoring belangrijk f

wat is een staalplaat

werkvloer, verloren bekisting en dragend element

wat heb je bij samenwerkende staalplaat-betonvloer

beton neemt drukkracht op, staalplaat neemt trekkracht

wat is krimpwapening

lichte bijlegwapening in druklaag

wat is de plaathoogte van staalplaat-betonvloer

30 mm tot 70 mm

wat is de vloerspanning van staalplaat-betonvloer

tot 6 m

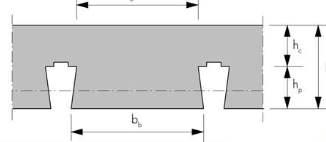

wat is dit

zwaluwstraart

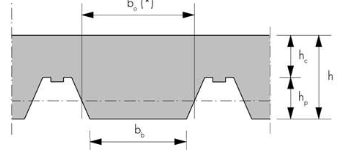

trapeziumvormig

wat zijn voordelen van staalplaat-betonvloeren

snelle plaatsing, flexibel vloerontwerp, goed voor renovaties, licht kraanwerk voor plaatsing staalplaten, meestal geen onderschorsing nodig, doorboringen via boorzones en relatief licht

wat zijn nadelen van staalplaat-betonvloeren

plafond nog af te werken, maatregelen in functie van brandweerstand, relatief licht

wat is dit

deuvels voor verbinding stalen ligger-beton

wat is dit

kettingen

voordelen van houten balkenroosters

lichte vloer, geen kraanwerk nodig, goed bij renovaties en isolaties kan geplaatst worden tussen balken

nadelen van houten balkenroosters

brandweerstand, akoestiek, beperkt draagvermogen en gevoelig voor rot

wat zijn de opzegwijzen van houten balkenroosters

rechtstreeks steunen in muur, bevestiging in muurplaat en opleg in balkschoenen

wat is dit

beschermende balkkop

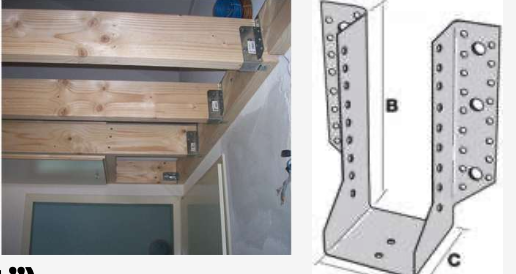

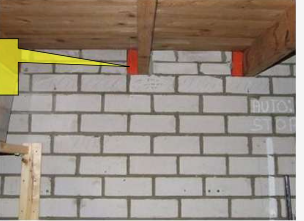

wat is dit

balkschoenen

wat zijn raveelbalken

maken van openingen

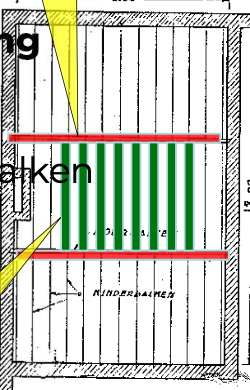

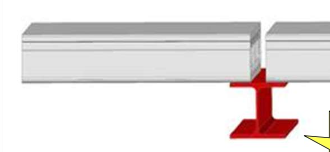

wat is het rode

moerbalk

wat is het groene

kinderbalken

naar wat wijst de gele pijl

console

wat zijn voordelen van CLT-vloeren

door de gekruiste lagen, massieve constructie, droge contrcutei, zelfdragend en groot draagvermogen, goede luchtdichtheid door strakke koppeling panelen, relatief brandveilige, CO2 neutraal, veel betere milieuscore dan staal en beton en hout uit duurzaam beheerde bossen

wat zijn nadelen van CLT-vloeren

brandveiligheid, akoestiek, massa is vrij groot, dikte is groot en enkele monteren met kraanwerken

wat zij de onderzoek WTCB op vlak van akoestiek

constructies zonder verlaagd plafond en onvoldoende bescherming tegen burenlawaai

wat is betonrot

scheure, afbrokkelende stukken, lokale verkleuring, abnormale oppruwheid, vochtvlekken en roestsporen

wat zijn oorzaken van van schade aan betonstructuur

impact of beschadiging, plastische krimp en plastische zetting, bekistingsgebreken, structurele invloeden, uitloging en aanwezigheid chloriden

wat is carbonatie

een atmosferisch proces dat beton, in het bijzonder gewapend beton degradeert

wat doe je bij ontstoffen

aanbrengen herstellingsproducten en hechtlaag en roestverwerende behandeling

welke soorten zwammen heb je

huiszwam, blauwschimmel en oppervlakteschimmel
