Koks puslaidininkis vadinamas nevienalyčiu?

Nevienalyčiais vadinami puslaidininkiai, kurių savybės kinta bent vienos koordinatės kryptimi. Nevienalyčio puslaidininkio kristale gali būti skirtingo laidumo tipo sričių.

Elektros srovę per pn sandūrą sudaro keturios dedamosios:

• Elektronų difuzijos srovė

• Elektronų dreifo srovė

• Skylių difuzijos srovė

• Skylių dreifo srovė

Išorinė įtampa, kurios teigiamasis polius prijungtas prie p srities o neigiamasis polius prijungtas prie n srities yra laikoma (tiesiogine, atvirkštine, nereikšminga?)

Tiesiogine

Tiesioginė įtampa ... pn sandūros potencialo barjero aukštį. (sumažina, padidina, nepakeičia?)

Sumažina

Didėjant atvirkštinei įtampai, pn sandūros storis…

Didėja

n tipo puslaidininkyje Fermio lygmens padėtis yra ...

Fermio lygmuo yra pasislinkęs į viršų – arčiau laidumo juostos

p tipo puslaidininkyje Fermio lygmens padėtis yra ...

Fermio lygmuo yra pasislinkęs žemyn – arčiau valentės juostos

Didėjant atvirkštinei įtampai, atgalinė srovė staiga stiprėja dėl p-n sandūros pramušimo. Vykstant elektriniam pramušimui, sandūra ...

nesuardoma

Didėjant atvirkštinei p-n sandūros įtampai, sandūros talpa ... (mažėja, didėja, nesikeičia?)

Mažėja

Jeigu reikia nuslopinti ventilines metalo ir n puslaidininkio kontakto savybes ir gauti mažos varžos ominį kontaktą, puslaidininkio sluoksnis po kontaktu turi būti...

Stipriai legiruotas (didelės priemaišų koncentracijos)

MDP darinyje lauko reiškiniu vadinamas…

krūvininkų koncentracijos pasikeitimas puslaidininkio paviršiuje veikiant elektriniam laukui.

MOP ir MDP skirtumas

MDP = metalas – dielektrikas – puslaidininkis
MOP = metalas – oksidas – puslaidininkis

Esminis skirtumas yra dielektriko rūšis:

• MDP darinyje izoliacinis sluoksnis gali būti bet koks dielektrikas

• MOP darinyje dielektrikas yra konkrečiai oksidas

MDP darinyje, sudarytam iš metalo, dielektriko ir n tipo puslaidininkio prie metalo prijungiamas neigiamas potencialas. MDP darinio elektrinė talpa šiuo atveju (padidėja, sumažėja, nesikeičia)

Padidėja

Stiprintuvo dinaminis diapazonas – tai parametras ...

tai mažiausio ir didžiausio be iškraipymų sustiprinamo signalo santykis (arba skirtumas)

Garso signalų stiprintuvas gali būti laikomas kokybišku, jei jo netiesinių iškraipymų koeficientas yra: ...

Realiai kuo mažesnis. Jis pats sakė, kad duos multiple choice kur reikia kuo mažesnį pasirinkt berods. Atsakymas svyruoja tarp 1% ir 0.1%

Kokio tipo grįžtamieji ryšiai yra naudojami stiprintuvuose?

• Pagal fazę (teigiamieji, neigiamieji)

• Pagal atidavimą į įėjimą: Įtampos ir Srovės grįžtamieji ryšiai.

• Pagal signalo paėmimą iš išėjimo: Nuoseklieji ir Lygiagretieji.

Ar visada grįžtamasis ryšys pakeičia stiprinimo koeficiento dydį?

Taip

Kokį poveikį turi įtampos neigiamas grįžtamasis ryšys stiprintuvo praleidžiamų dažnių juostos pločiui?

Neigiamasis grįžtamasis ryšys išplečia stiprintuvo praleidžiamų dažnių juostos plotį

Kokio tipo būna parazitiniai grįžtamieji ryšiai stiprintuvuose?

Parazitiniai grįžtamieji ryšiai, kurie dažniausiai yra teigiamojo tipo, vadinami elektrostatiniais, elektriniais ir elektromagnetiniais

Kaip susidaro elektrostatiniai parazitiniai grįžtamieji ryšiai?

Elektrostatiniai parazitiniai grįžtamieji ryšiai susidaro per parazitines talpas.

Labiausiai nepageidautinas šio pobūdžio grįžtamasis ryšys susidaro per stiprintuvo įėjimo ir jo išėjimo parazitinę talpą

Ciklinis dvejetainis kodas, tai kodas, kuriame ...

po bet kurio kodo žodžio bitų ciklinio paslinkimo gaunamas kitas galiojantis kodo žodis.

Kuri iš nurodytų sekų atitinka Grėjaus kodą?

• 000, 001, 010, 011, 100, 101, 110, 111

• 000, 001, 011, 010, 110, 111, 101, 100, 000

• 000, 001, 011, 010, 110, 111, 101, 100, 000

Sutrumpintas loginės funkcijos sumų sandaugų pavidalas yra F(A,B,C) = M(0,1,2,4). Kuri iš užrašytų išplėstinių sumų sandaugų išraiškų atitinka šią funkciją?

F\left(A,B,C\right)=M_0\cdot M_1\cdot M_2\cdot M_4=\left(\overline{A}+\overline{B}+\overline{C}\right)\cdot\left(A+B+C\right)\cdot\left(\overline{A}+\overline{B}+C\right)\cdot\left(\overline{A}+B+C\right)

F\left(A,B,C\right)=M_0\cdot M_1\cdot M_2\cdot M_4=\left(A+B+C\right)\cdot\left(A+B+\overline{C}\right)\cdot\left(A+\overline{B}+C\right)\cdot\left(\overline{A}+B+C\right)

F\left(A,B,C\right)=M_0\cdot M_1\cdot M_2\cdot M_4=\left(A+B+C\right)\cdot\left(A+\overline{B}+C\right)\cdot\left(A+\overline{B}+\overline{C}\right)\cdot\left(\overline{A}+B+C\right)

F\left(A,B,C\right)=M_0\cdot M_1\cdot M_2\cdot M_4=\left(A+B+C\right)\cdot\left(A+B+\overline{C}\right)\cdot\left(A+\overline{B}+C\right)\cdot\left(\overline{A}+B+C\right)

Sutrumpintas loginės funkcijos sandaugų sumų pavidalas yra F(X,Y,Z)=mΣ(1,3,4,7).

F(X,Y,Z) = m_1 + m_3 + m_4 + m_7 = \mathbf{\bar{X}\bar{Y}Z + \bar{X}YZ + X\bar{Y}\bar{Z} + XYZ}

F(X,Y,Z)=m_1+m_3+m_4+m_7=\overline{XY}\overline{Z}\bm{+\bar{X}YZ+XY\bar{Z}+}\overline{\mathbf{X}}\mathbf{YZ}

F(X,Y,Z) = m_1 + m_3 + m_4 + m_7 = \mathbf{\bar{X}\bar{Y}Z + \bar{X}YZ + X\bar{Y}\bar{Z} + XYZ}

Kuri iš žemiau pateiktų išraiškų yra makstermas?

A + B + C

A\cdot B\cdot C

$$A\cdot B

A + B + C

Kuri iš žemiau pateiktų išraiškų yra mintermas?

A + B + C

A\cdot B\cdot C

A\cdot B+\overline{C}

A\cdot B\cdot C

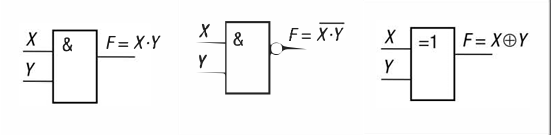

Kokie loginiai elementai pavaizduoti čia? (kairė-dešinę)

• IR, IR-NE, IŠSKIRTINIS ARBA

• ARBA, IR, IŠSKIRTINIS ARBA

• IR, ARBA, IR-NE

IR, IR-NE, IŠSKIRTINIS ARBA

Pagal logikos algebros aksiomas, kuri iš išraiškų atitinka \overline{X}\cdot X?

• X

• 1

• 0

0

Pagal logikos algebros teoremas, kuri iš išraiškų atitinka \overline{X}\cdot\overline{Y}?

• \overline{X\cdot Y}

• X + Y

• X\cdot\overline{Y}

\overline{X\cdot Y}

Eilučių ir stulpelių numeracija Karno diagramose vykdoma ...

Grėjaus kodu

Apibrėžę nulius kontūrais Karno diagramoje gauname ...

supaprastintą sumų sandaugų pavidalą

Kombinaciniais vadinami skaitmeniniai įtaisai arba loginės schemos, kurių ...

išėjimų signalus vienareikšmiškai nustato tuo metu veikiantys signalai jų įėjimuose

Aritmetiniai įtaisai pussudėtuvai, pusatimtuvai ir puskomparatoriai apdoroja ...

du vienos eilės dvejetainius skaitmenis (bitus)

Komparatorius, jo žymėjimas

Komparatorius (lygintuvas) yra kombinacinis skaitmeninis įtaisas, skirtas palyginti dviejų dvejetainių skaičių (A ir B) dydį. Jis nustato, ar skaičiai yra lygūs (A = B), ar vienas didesnis už kitą (A > B arba A < B).

Komparatorius žymimas stačiakampiu, kuriame nurodomi palyginami skaičiai A ir B. Dažniausiai turi tris išėjimus:

• A > B (A didesnis už B)

• A = B (A lygus B)

• A < B (A mažesnis už B)

Dešifratorius, jo žymėjimas.

Dešifratorius yra kombinacinis skaitmeninis įtaisas, atliekantis kodavimo atvirkštinę operaciją. Jis turi N įėjimų ir iki 2^N išėjimų. Dešifratorius, atsižvelgdamas į dvejetainį kodą (adresą) N įėjimuose, aktyvuoja (paverčia loginiu 1 arba 0) tik vieną iš 2^N išėjimų.

• Pavyzdžiui: 2 → 4 dešifratorius turi 2 įėjimus ir 4 išėjimus.

Dažniausiai žymimas stačiakampiu su santrumpa DEC arba DCD. Jame nurodomas įėjimų (adresų) ir išėjimų skaičius (pvz., N → 2^N). Taip pat turi valdymo įėjimą , kuris leidžia įjungti arba išjungti visą įtaisą.
