Hoofdstuk 6 en 7 fluĂŻdomechanica

Last updated 2:32 PM on 5/14/26
Name
Mastery
Learn
Test
Matching
Spaced
Call with Kai

No analytics yet

Send a link to your students to track their progress

43 Terms

1
New cards

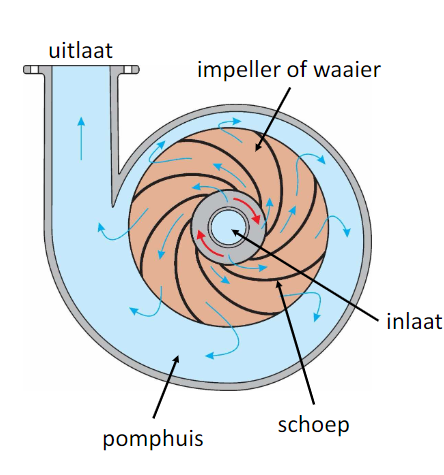

centrifugaalpompen

  • turbopomp

  • radiale stroming

  • meest gebruikte type pomp

  • grote opvoerhoogtes bij laag Q

  • open waaier of gesloten waaier

  • niet zelfaanzuigend (je moet dus de pomp vullen met een vloeistof)

<ul><li><p>turbopomp</p></li><li><p>radiale stroming</p></li><li><p>meest gebruikte type pomp</p></li><li><p>grote opvoerhoogtes bij laag Q</p></li><li><p>open waaier of gesloten waaier</p></li><li><p>niet zelfaanzuigend (je moet dus de pomp vullen met een vloeistof)</p></li></ul>
2
New cards

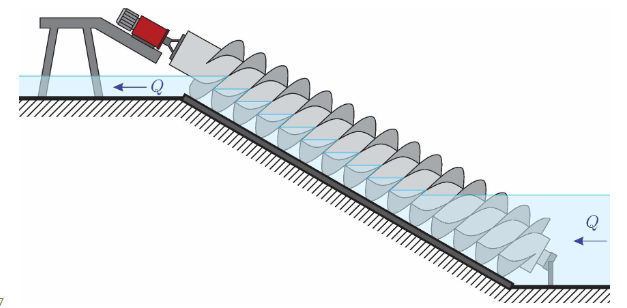

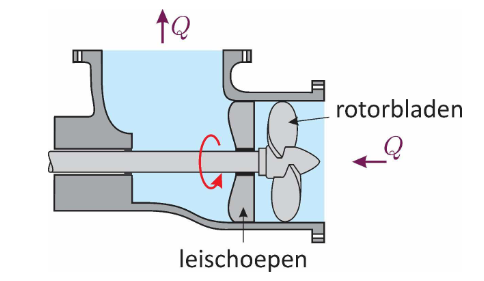

<p>Schroefpompen of propellerpomp</p>

Schroefpompen of propellerpomp

  • turbopomp

  • bekend vb: schroef van Archimedes

  • stroming voornamelijk axiaal

<ul><li><p>turbopomp</p></li><li><p>bekend vb: schroef van Archimedes</p></li><li><p>stroming voornamelijk axiaal</p></li></ul>
3
New cards

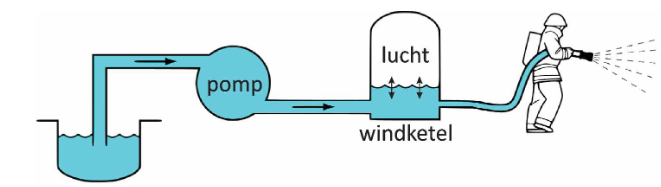

Positieve verplaatsingspompen

  • leveren een vloeistofstroom met een pulserend debiet en drukstoten

  • op te lossen door windketel te plaatsen in de persleiding

  • Leveren klein Q

  • vragen veel onderhoud

<ul><li><p>leveren een vloeistofstroom met een pulserend debiet en drukstoten</p></li><li><p>op te lossen door windketel te plaatsen in de persleiding</p></li><li><p>Leveren klein Q</p></li><li><p>vragen veel onderhoud</p></li></ul>
4
New cards

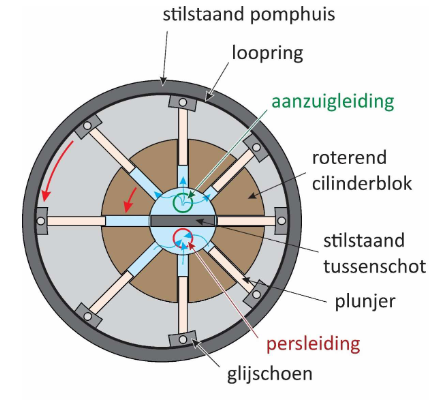

radiale plunjerpomp

  • positieve verplaatsingspompen

<ul><li><p>positieve verplaatsingspompen</p></li></ul>
5
New cards

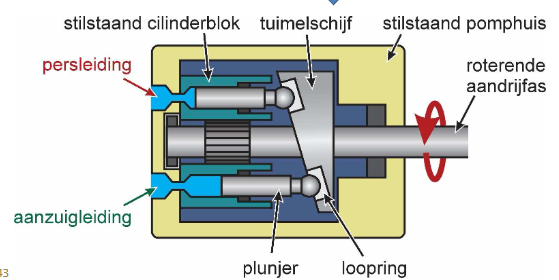

axiale plunjerpomp

  • positieve verplaatsingspompen

<ul><li><p>positieve verplaatsingspompen</p></li></ul>
6
New cards

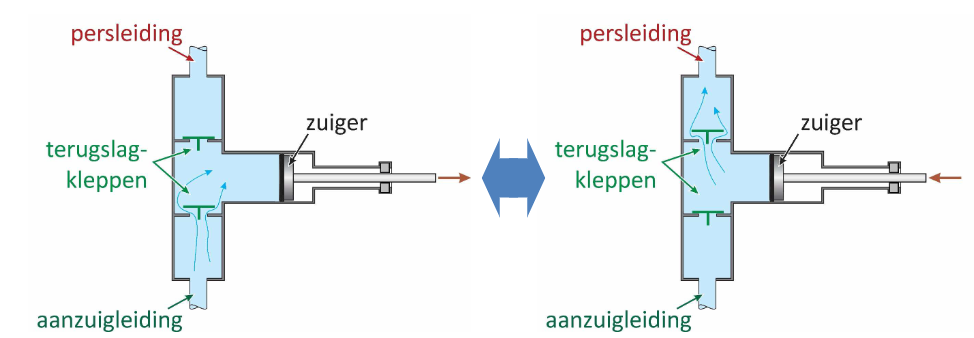

<p>zuigerpomp</p>

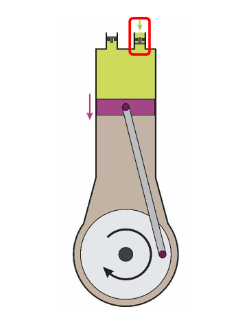

zuigerpomp

  • positieve verplaatsingspompen

<ul><li><p>positieve verplaatsingspompen</p></li></ul>
7
New cards

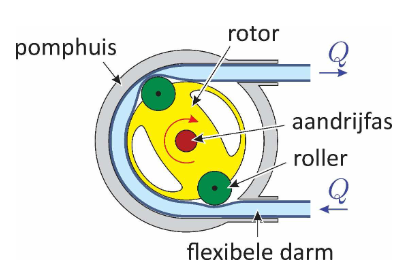

slangenpomp of peristaltische pomp

  • positieve verplaatsingspomp

<ul><li><p>positieve verplaatsingspomp</p></li></ul>
8
New cards

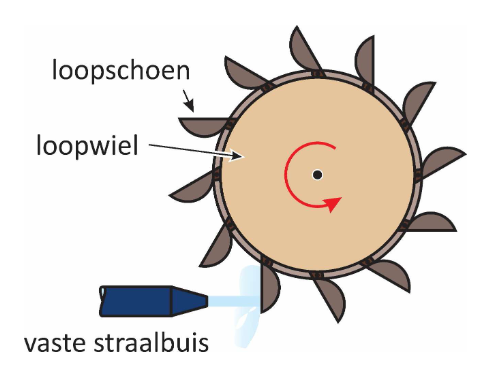

impulsturbine

  • hydraulische turbine

  • hoge snelheidsstraal werkt in op loopschoen of rotorschoep

  • rotorwiel of loopwiel is niet volledig ondergedompeld

<ul><li><p>hydraulische turbine</p></li><li><p>hoge snelheidsstraal werkt in op loopschoen of rotorschoep</p></li><li><p>rotorwiel of loopwiel is niet volledig ondergedompeld</p></li></ul>
9
New cards

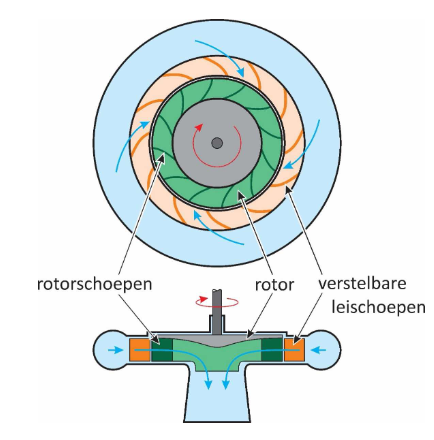

Francisturbine

  • hydraulische turbine

  • reactieturbine = een pomp die omgekeerd werkt

  • radiale of gemengde stromingsturbine

  • vergelijkbaar met centrifugaalpomp

<ul><li><p>hydraulische turbine</p></li><li><p>reactieturbine = een pomp die omgekeerd werkt</p></li><li><p>radiale of gemengde stromingsturbine</p></li><li><p>vergelijkbaar met centrifugaalpomp</p></li></ul>
10
New cards

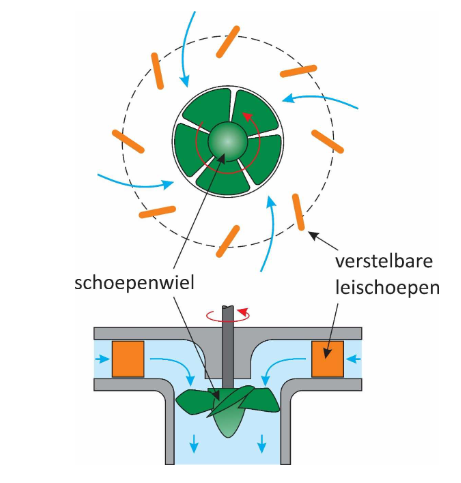

Kaplanturbine

  • hydraulische turbine

  • reactieturbine = een pomp die omgekeerd werkt

  • axiale of propellorturbine

  • vergelijkbaar met schroefpomp

<ul><li><p>hydraulische turbine</p></li><li><p>reactieturbine = een pomp die omgekeerd werkt</p></li><li><p>axiale of propellorturbine</p></li><li><p>vergelijkbaar met schroefpomp</p></li></ul>
11
New cards

type leiding

  • zuigleiding: 0.6 -1.2

  • persleiding: 2.0-5.5

12
New cards

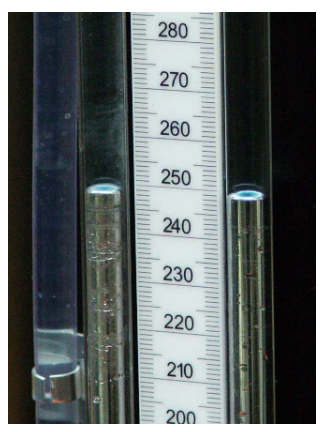

Stijgbuizen

  • minder geschikt voor

    • het meten van hoge drukken

    • het meten van drukken die snel veranderen in de tijd

    • automatische drukmetingen

<ul><li><p>minder geschikt voor </p><ul><li><p>het meten van hoge drukken</p></li><li><p>het meten van drukken die snel veranderen in de tijd</p></li><li><p>automatische drukmetingen</p></li></ul></li></ul>
13
New cards

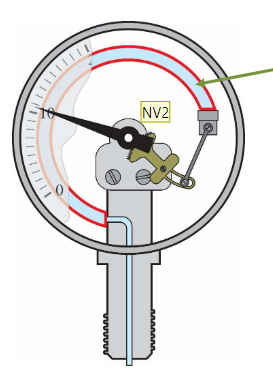

Buisveermanometer

  • Mechanische drukmeter

  • Bourdon-buis

    • vervormbaar

    • strekt bij toename van druk

  • Glycerine: gaat trillen van naald tegen

<ul><li><p>Mechanische drukmeter</p></li><li><p>Bourdon-buis </p><ul><li><p>vervormbaar</p></li><li><p>strekt bij toename van druk</p></li></ul></li><li><p>Glycerine: gaat trillen van naald tegen</p></li></ul>
14
New cards

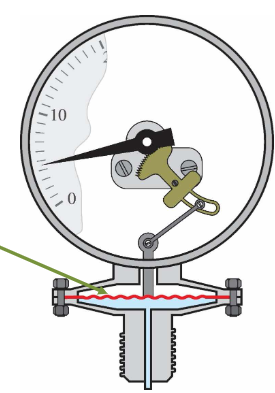

Membraanmanometer

  • mechanische drukmeter

  • membraan: vervormt bij verandering van druk

<ul><li><p>mechanische drukmeter</p></li><li><p>membraan: vervormt bij verandering van druk</p></li></ul>
15
New cards

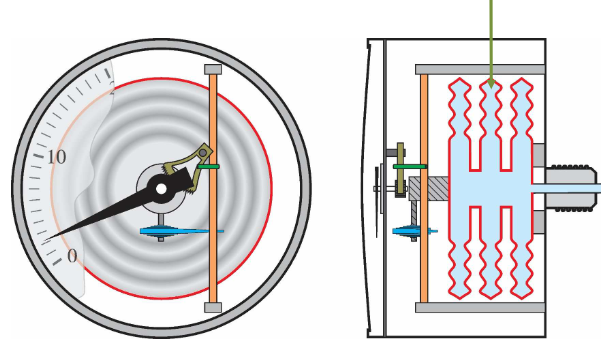

Doosveermanometer

  • mechanische drukmeter

  • doosveer= zet uit bij toename van druk

<ul><li><p>mechanische drukmeter</p></li><li><p>doosveer= zet uit bij toename van druk</p></li></ul>
16
New cards

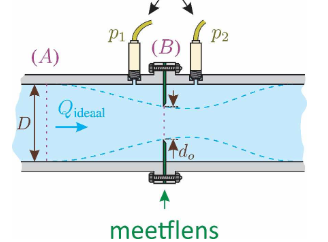

verschildrukmeter

  • meet het drukverlies over een obstructie in een leiding —> relateert dit aan het debiet

  • bewijs!!

<ul><li><p>meet het drukverlies over een obstructie in een leiding —&gt; relateert dit aan het debiet</p></li><li><p>bewijs!!</p></li></ul>
17
New cards

stuwdrukmeter

  • verschildrukmeter

<ul><li><p>verschildrukmeter</p></li></ul>
18
New cards

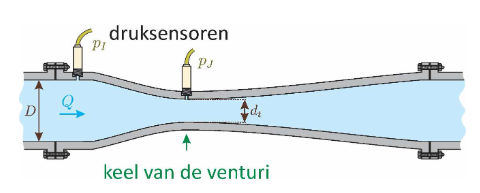

Venturimeter

  • verschildrukmeter

<ul><li><p>verschildrukmeter</p></li></ul>
19
New cards

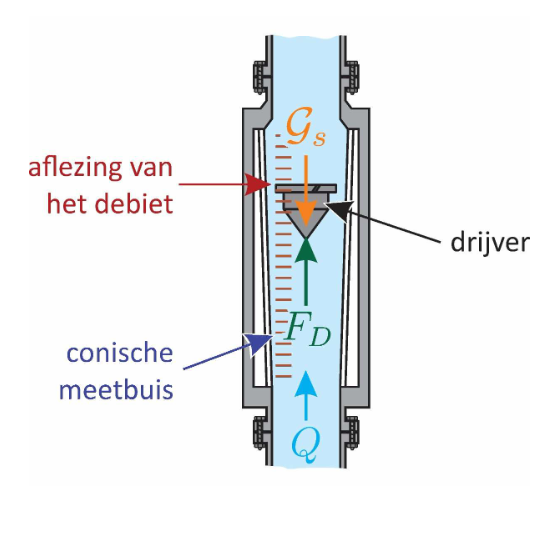

Vadometer

  • Debietmeter

  • = variabele doorlaatmeter

  • conische meetbuis

  • fluĂŻdum stroomt naar boven —> drijver wordt opgetild door aanstromend fluĂŻdum

  • bij eenzelfde debiet neemt de opwaartse kracht af naarmate de drijver zich hoger bevindt in de meetbuis

  • drijver blijft hangen waar opwaartse kracht en schijnbaar gewicht elkaar opheffen

<ul><li><p>Debietmeter</p></li><li><p>= variabele doorlaatmeter</p></li><li><p>conische meetbuis</p></li><li><p>fluïdum stroomt naar boven —&gt; drijver wordt opgetild door aanstromend fluïdum</p></li><li><p>bij eenzelfde debiet neemt de opwaartse kracht af naarmate de drijver zich hoger bevindt in de meetbuis</p></li><li><p>drijver blijft hangen waar opwaartse kracht en schijnbaar gewicht elkaar opheffen</p></li></ul>
20
New cards

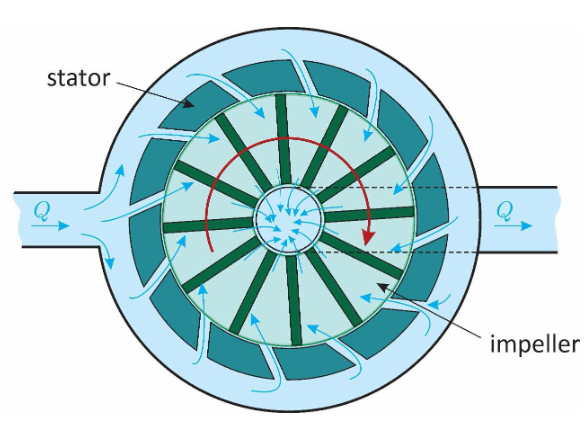

mono- en multi-jetmeter

  • debietmeter

  • voor waterverbruik bij kleine debieten

<ul><li><p>debietmeter</p></li><li><p>voor waterverbruik bij kleine debieten</p></li></ul>
21
New cards

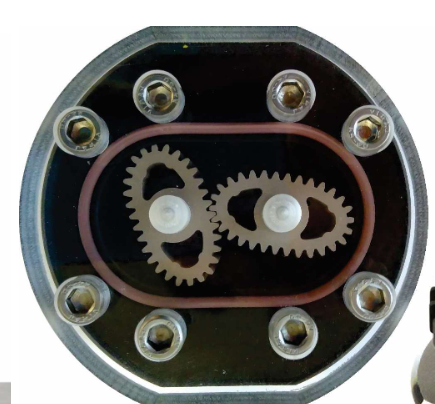

Tandraddebietmeter

  • debietmeter

<ul><li><p>debietmeter</p></li></ul>
22
New cards

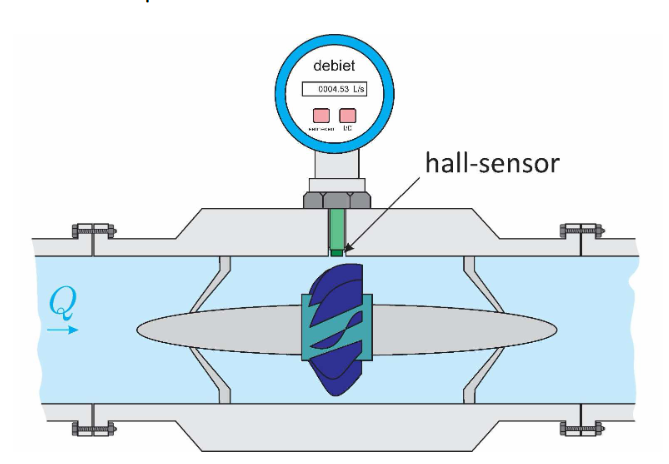

Turbinemeter

  • debietmeter

  • = schoepenmeter

<ul><li><p>debietmeter</p></li><li><p>= schoepenmeter</p></li></ul>
23
New cards

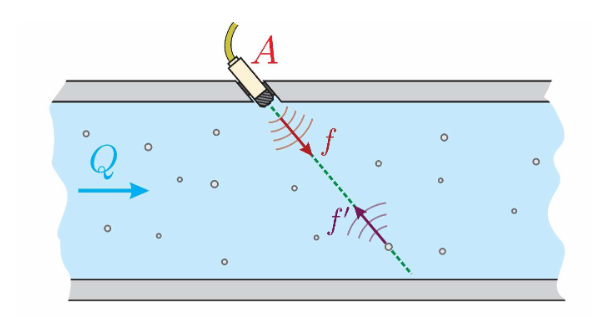

ultrasone Doppler debietmeter

  • Debietmeter

  • weerkaatsing van akoestisch signaal aan gasbelletjes of onzuiverheden

  • Doppler-verschuiving

<ul><li><p>Debietmeter</p></li><li><p>weerkaatsing van akoestisch signaal aan gasbelletjes of onzuiverheden</p></li><li><p>Doppler-verschuiving</p></li></ul>
24
New cards

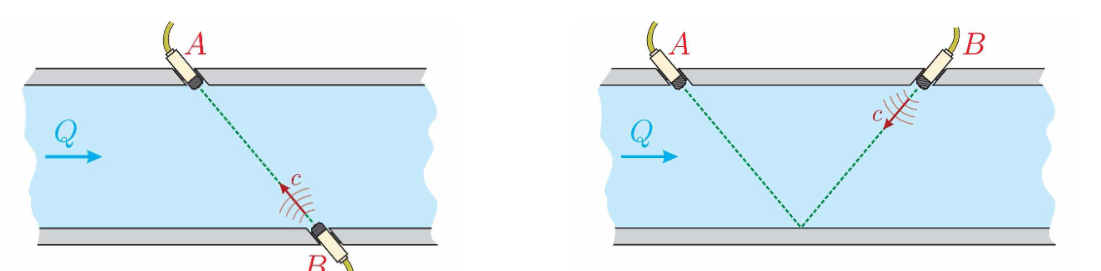

ultrasone debietmeter: looptijdverschilmeter

  • debietmeter

  • formules dia 28-29!!!!

<ul><li><p>debietmeter</p></li><li><p>formules dia 28-29!!!!</p></li></ul>
25
New cards

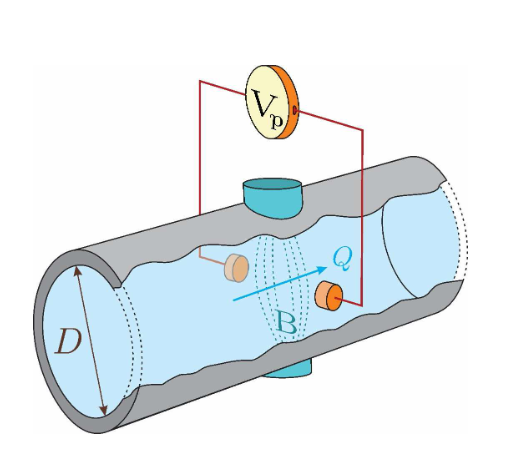

Elektromagnetische debietmeter

  • debietmeter

  • geleider door magnetisch veld wekt potentiaalverschil op

<ul><li><p>debietmeter</p></li><li><p>geleider door magnetisch veld wekt potentiaalverschil op</p></li></ul>
26
New cards

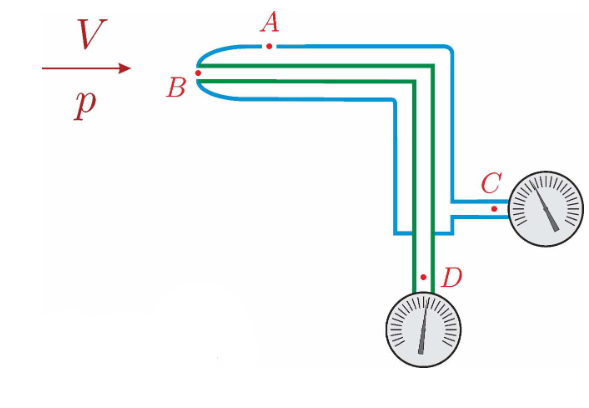

Pitotbuis

  • snelheidsmeter

  • 2 buizen waarin druk wordt gemeten

    • Centrale buis = stagnatiedruk

    • Buitenste buis = statische druk

  • formules zie dia 32-33!!

<ul><li><p>snelheidsmeter</p></li><li><p>2 buizen waarin druk wordt gemeten</p><ul><li><p>Centrale buis = stagnatiedruk</p></li><li><p>Buitenste buis = statische druk</p></li></ul></li><li><p>formules zie dia 32-33!!</p></li></ul>
27
New cards

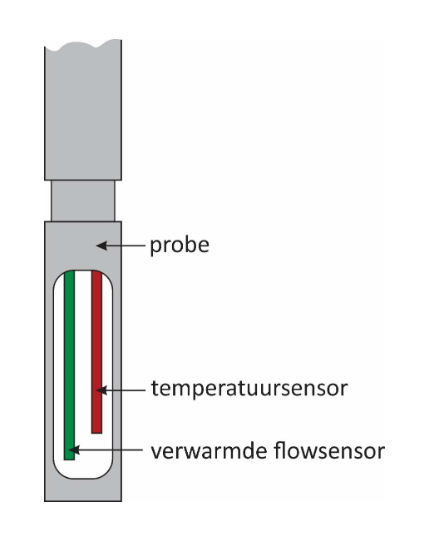

Thermische massa flowmeter

  • snelheidsmeter

<ul><li><p>snelheidsmeter</p></li></ul>
28
New cards

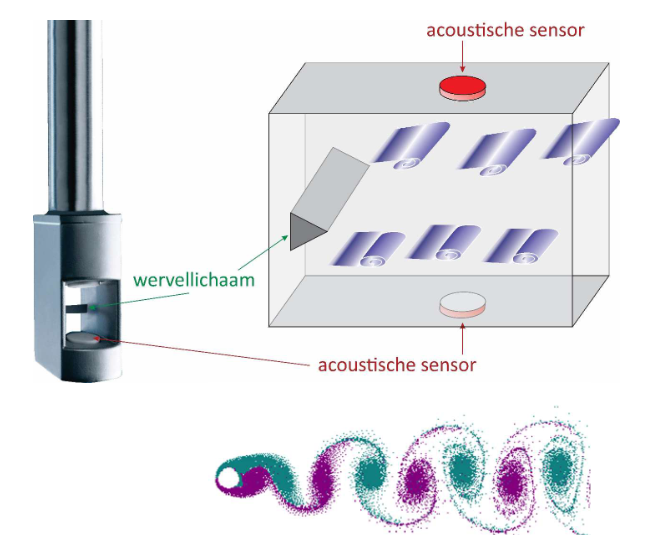

Vortexmeter

  • snelheidmeter

<ul><li><p>snelheidmeter</p></li></ul>
29
New cards

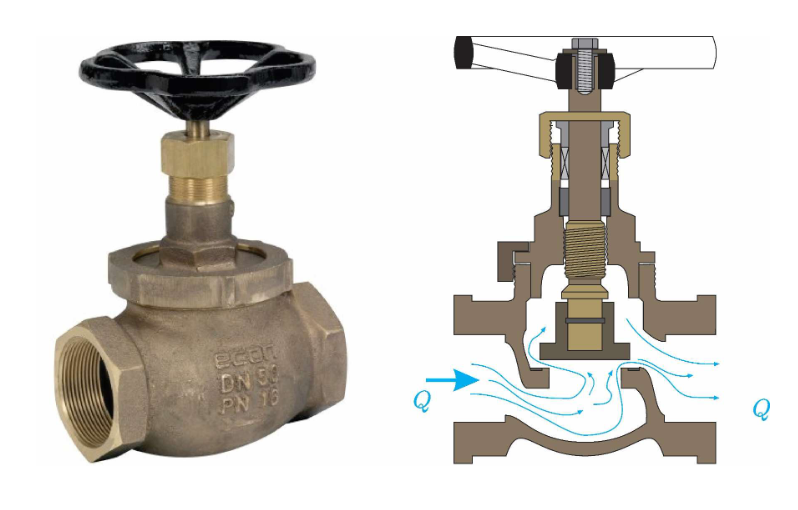

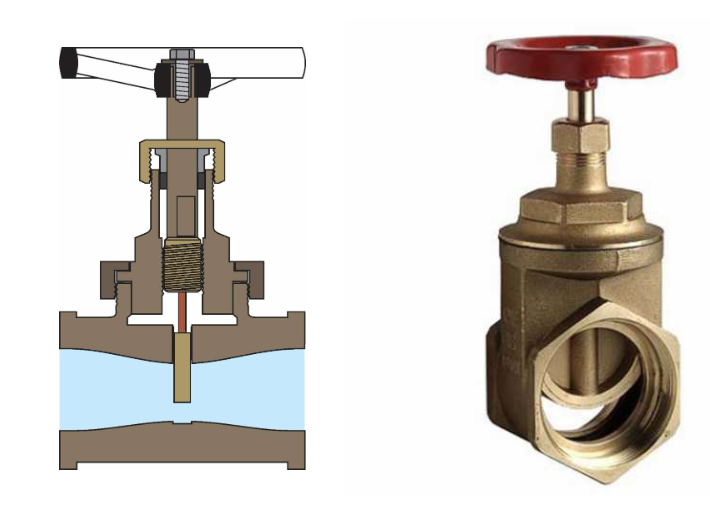

Klepafsluiter

<p></p>
30
New cards

Schuifafsluiter

<p></p>
31
New cards

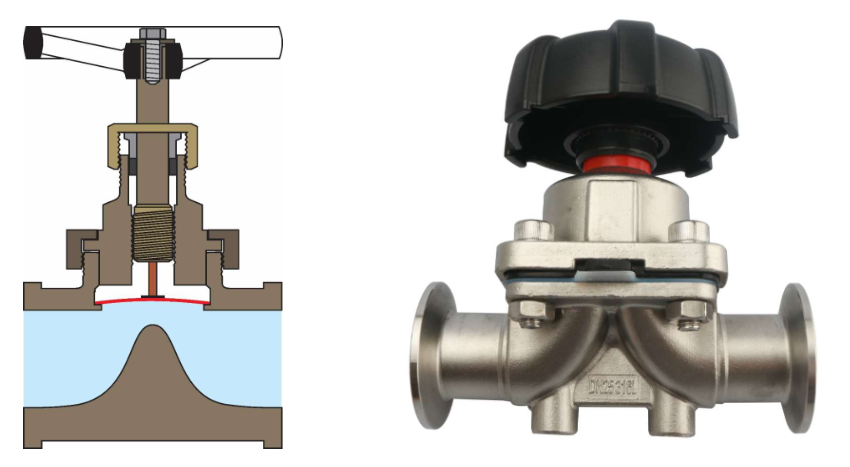

membraanafsluiter

<p></p>
32
New cards

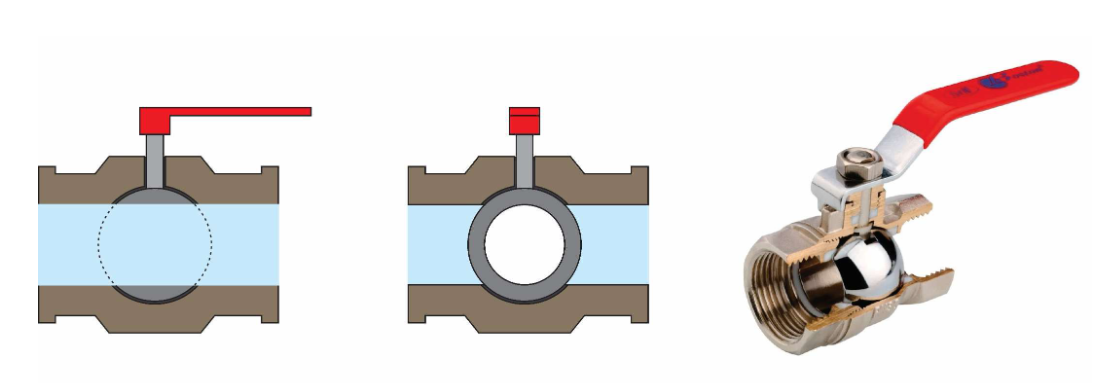

kogelkraan

<p></p>
33
New cards

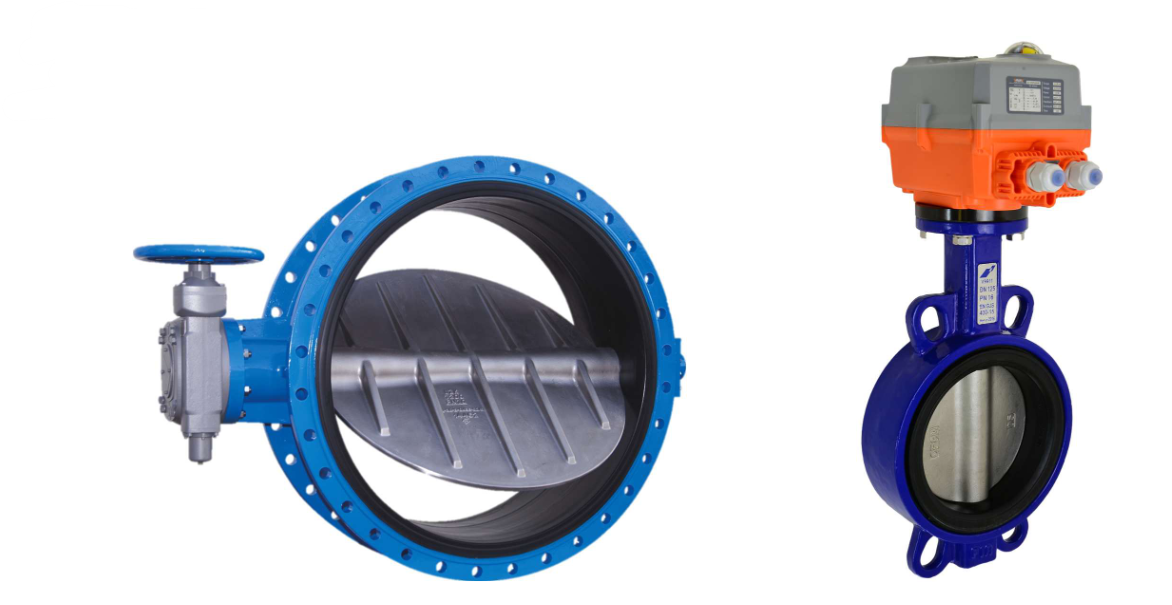

vlinderkraan of smoorklep

<p></p>
34
New cards

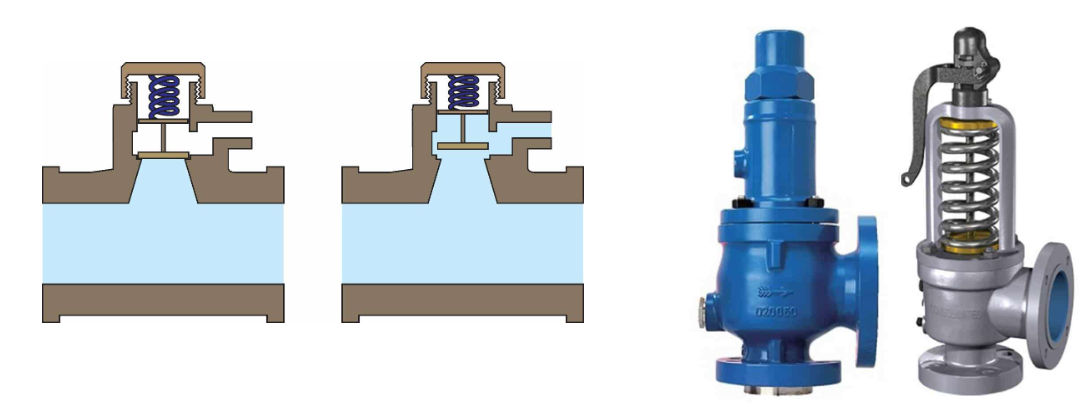

Overdrukventiel

<p></p>
35
New cards

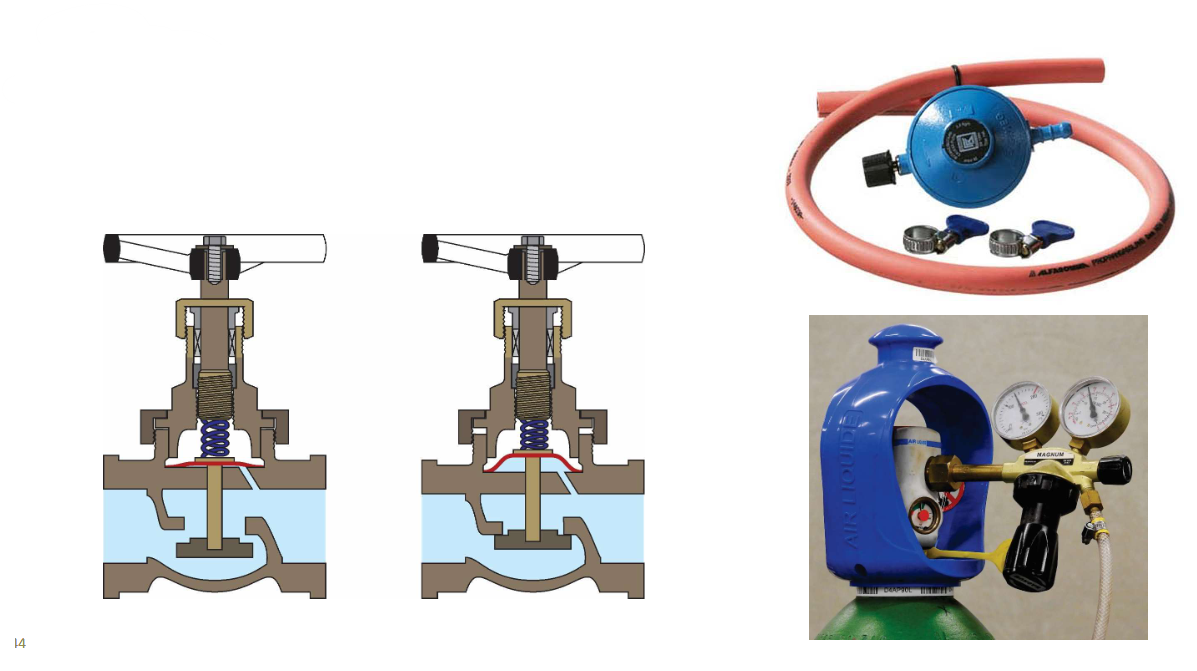

Reduceerventiel

knowt flashcard image
36
New cards

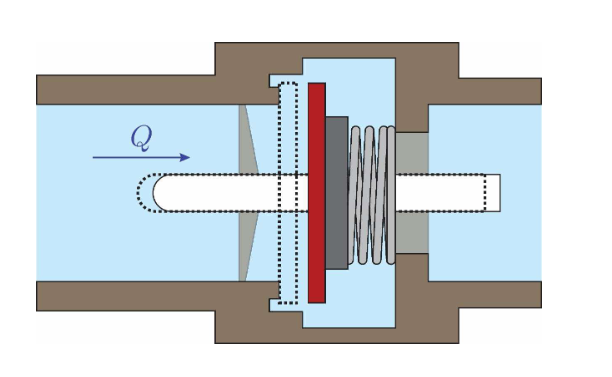

Veerbelaste terugslagklep

  • verzekert dat transport enkel in 1 richting kan gebeuren

  • bv voetklep

<ul><li><p>verzekert dat transport enkel in 1 richting kan gebeuren</p></li><li><p>bv voetklep</p></li></ul>
37
New cards

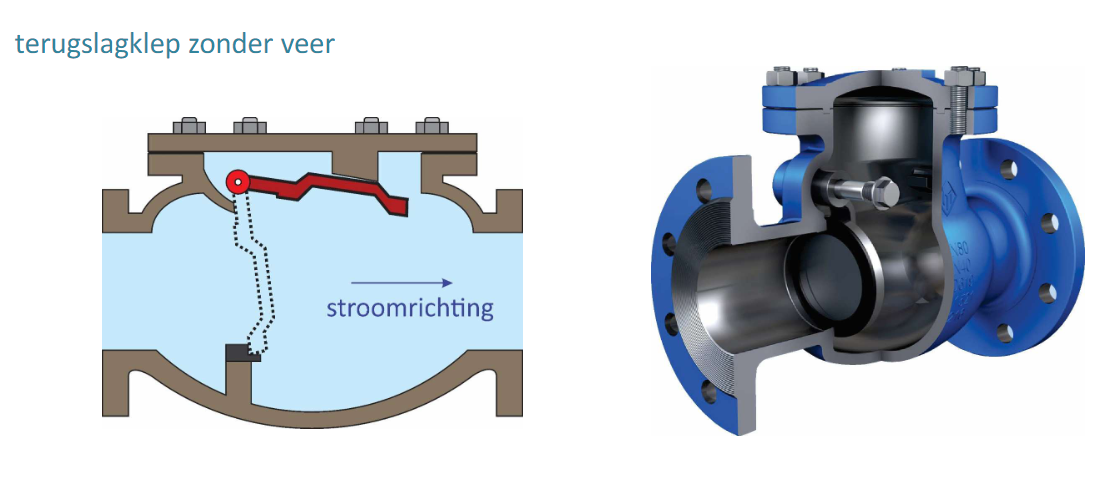

terugslagklep zonder veer

knowt flashcard image
38
New cards

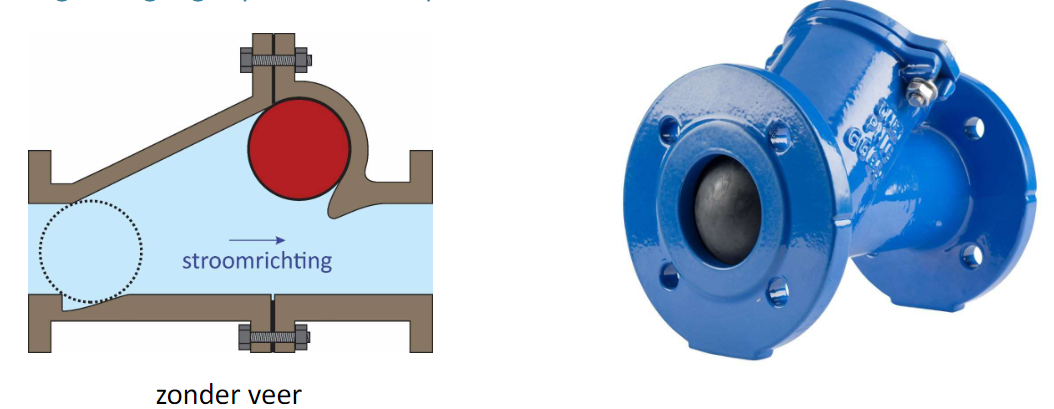

kogelterugslagklep of balkeerklep (zonder veer)

knowt flashcard image
39
New cards

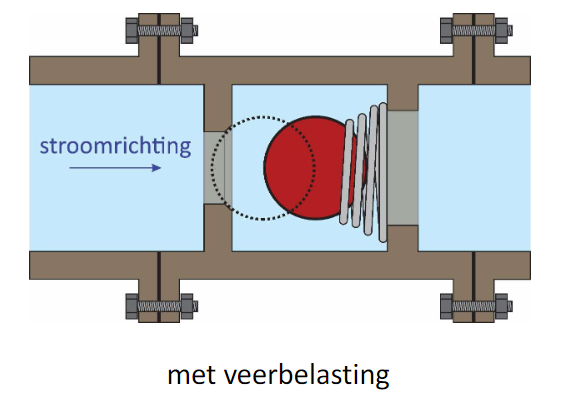

kogelterugslagklep of balkeerklep (met veer)

knowt flashcard image
40
New cards

Waterslag

zie cursus!!!!

  • hulpmiddelen

    • overdrukventielen

    • windketels, accumulatoren of bufferschachten

41
New cards

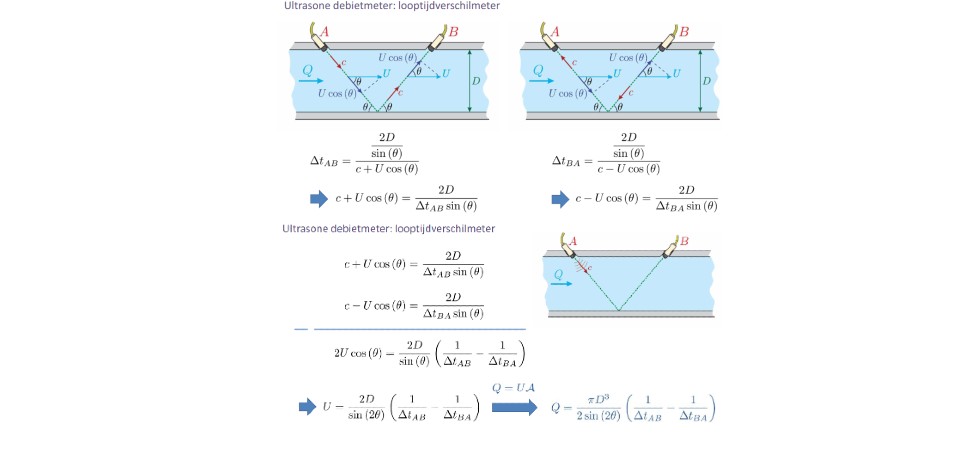

Bewijs looptijdverschilmeter

knowt flashcard image
42
New cards

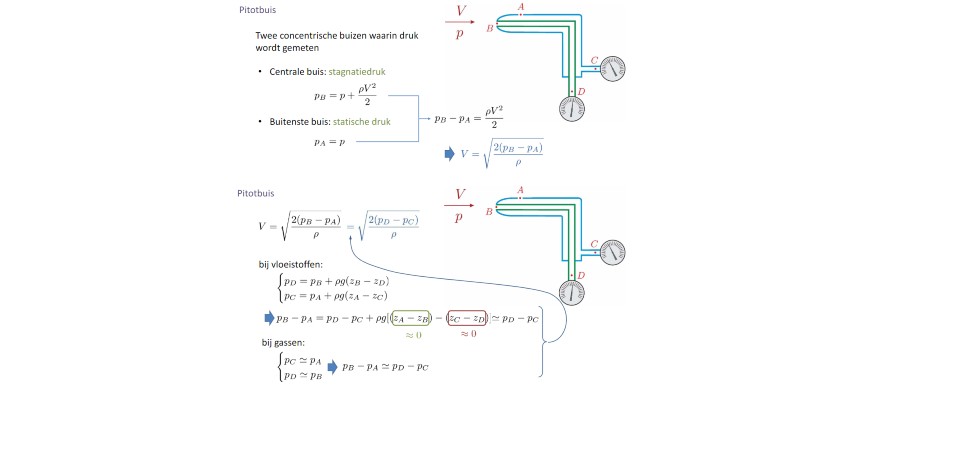

Bewijs pitotbuis

knowt flashcard image
43
New cards

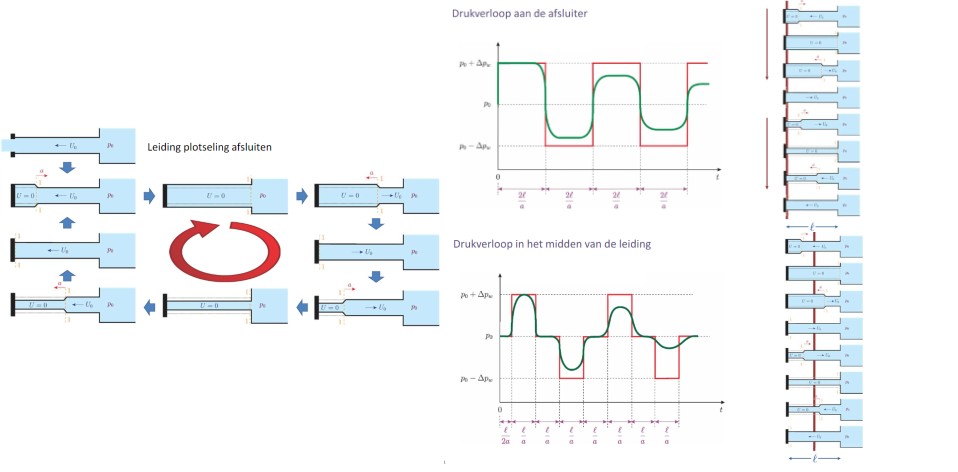

Waterslag tekeningen

knowt flashcard image
