BM 2 - VA-systemer (og rensing)

tillsigsområde

nedslagsfelt eller influensområde for en overflatevannkilde eller grunnvannkilde til vannverk og vannforsyningssystemet (for et område)

Beskriv delene av et vannforsyningssystem. (ikke de tekniske kompoenentene)

1. Vanntilsigsområde

2. vannkilder

3. vannbehandling

4. vanntransportsystem

5. driftsrutiner

Beskriv de tekniske komponentene i et vannforsynoingssystem

1. vanninntak

2. vannbehandlingsanlegg

3. overføringsanlegg med eventuell pumpestasjon

4. utjevningsbasseng/høydebasseng

5. Fordelingsnettet

Nevn noen minimumsbehandlinger av vann.

Overføringssystemet for vann

fordelingsnett

Hvilke krav stilles til vannforsyningen med hensyn til kvalitet, trykk og leveringssikkerhet?

Beskriv delene i et avløpssystem.

1. oppsamlingssystem

2. hovedtransportsystem

3. renseanlegg

4. utslippsarrangement

Hvilke ulike typer ledningssystemer finnes for avløp?

• Fellessystem: et ledningsnett der både spillvann og overvann ledes bort i samme rør.

• Separatsystem: et ledningsnett der spillvann og overvann ledes bort i separate rørsystemer.

Hva er hovedoppgaven til hovedtransportsystemet for avløp? Nevn de ulike elementene.

Hvorfor benyttes avløpstunneler i noen tilfeller?

Hva er funksjonen til overløp i et avløpssystem? Når aktiveres de?

et overløp er en konstruksjon som er ment å avlaste avløpssystemet ved stor tilførsel av vann ved å lede overskuddsvann ut i en resipient (elv, innsjø, hav).

fordrøyningsanlegg

Når er det nødvendig å bruke pumpestasjoner og pumpeledninger i et avløpssystem?

hovedplan for avløp og vannmiljø

overvann

nedbør og snøsmelting på overflater som tak, veier og asfalt.

Hvilke negative konsekvenser kan tette flater og rask bortledning av overvann medføre?

Hvilke faktorer påvirker konsentrasjonen av forurensinger i overvann?

Hvilke krav stilles til planlegging, drift og forvaltning av VA-systemer?

?

VA-systemer

Fellesbetegnelse for de tekniske anleggene som sørger for distribusjon av drikkevann til forbrukere og bortledning og behandling av avløpsvann og overvann.

de fire hovedregelverkene for kvelitetskrav av __.

• vannforskriften

• drikkevannforskriften

• forurensingsforskriften

• PBL (plan og bygningsloven)

Avløpsvann

Brukt vann fra husholdninger, industri og annen virksomhet som inneholder forurensinger. Influderer typer vann som føres til avløpsledning.

Spillvann

spillvann inkluderer sanitært avløpsvann som produseres ved vannbruk til alminnelige formål i husholdninger i tillegg til liknende bruk i institusjoner, sykehus, skoler, servicevirksomhet og arbeidsplasser.

Overvann

nedbør og snøsmelte på overflater som tak, veier og plasser.

Resipient

som avløpsnettet renner ut i. elv elns.

Vannkilde

?

Vannbehandling

?

Overføringssystem

?

Høgdebasseng

?

fordrøyningsanlegg

Et anlegg som brukes for å midlertidig lagre overvann for å redusere belastningen på avløpssystemet og forhindre flom.

Renseanlegg (avløp)

Et anlegg der avløpsvann behandles for å fjerne forurensinger før det slippes ut i en resipient.

Klausulering

?

Fullsirkulasjon

Fenomen i innsjøer i tempererte strøk der vannmassene blandes fra overflaten til bunnen, typisk om våren og høsten. ??

Sprangsjikt

temperatursjiktet i innsjø mellom overflaten og dypet

Selvfall

transport av vann i ledninger ved hjelp av tyngdekraften, uten bruk av pumper

trykksone

Et område i et vannforsyningsnett der trykket holdes innenfor visse grenser. ?????

Hovedplan (for vannforsyning eller avløp)

Et overordnet plandokument som beskriver mål, strategier og tiltak for utvikling og forvaltning av de respektive systemene.

Infiltrasjon

Prosessen der overflatevann siver ned i grunnen.

døgnfaktor og timefaktor for vannforbruk (vannføring)

døgnfaktor: f

timefaktor: k

hvilke faktorer brukes for å sjekke selvrens?

f_min og k_maks, minimum døgnfaktor og maksimum timefaktor.

Bioretensjon / Økologisk fordrøyning

En metode for overvannshåndtering som bruker vegetasjon og jordlag for å filtrere og fordrøye overvann lokalt.

Den rasjonale formel

Q = ø ‧ A ‧ N eller

Q = ø ‧ A ‧ I

• Q = avløpet i [m³/år] , [m³/s] , [m³/timer] , [l/s]

• ø : avrenningskoeffisienten [-]

• A = arealet i [km²], [hektar (ha)] , [m²]

• N = nedbørmengden, nedbørvolumet etc. over en gitt tidsperiode (år, døgn etc.)

• I = nedbørintensiteten i [mm/time], [mm/min] , [l/(s ‧ ha)]

Hvordan bruker man en IVF-kurve for å finne nedbørsintensiteten for et gitt gjentaksintervall x år?

1 m³ til L

1 m³ = 1000L

Økologisk balanse

balansen i økosystemet. I vann innebærer det ofte god vannkvalitet.

humus

et organisk materiale hvorav det finnes rikelig i jord og oppstår av planters naturlige nedbrytning.

Hva bestemmer god nok vannkvalitet?

Forurensingsmyndighetene har krav for hvor stor tilførsel (av hvilke former) som er akseptabel av de ulike typene forurensningskomponenter, som har ulike årsaker og kan håndteres med ulike tekniske løsninger.

Vi benytter oss gjerne av vannkvalitetsparametre.

Hvordan deler vi inn vannkvalitetsparameterne i tre deler?

• Uorganiske forbindelser

• organiske forbindelser

• mikrobiologiske parametere

Navn de viktigste vannkvalitetsparameterne innenfor uorganiske forbindelser.

• pH: surhet

• Alkalitet: mål på vannets totale syre-nøytraliseringskapasitet. påvirkes av antall ioner ved spesifikk pH (ved pH 7.0-8.5 er alkalitet ≈ [HCO₃^-]

• Hardhet: hovedsakelig innhold av Ca og Mg. Større hardhet medfører mindre korrosivitet. Vi kan tilsette Ca for dette.

• ledningsevne (metaller og salter)

• SS og TSS

turbiditet

angir hvor grumsete vannet er på grunn av små partikler. måles v/ lysinterferens.

suspendert stoff (SS)

angir konsentrasjonen av partikler over en gitt størrelse. Beregnes med filtrering og veiing av avsatt materiale.

total tørrstoff (TS) / (TTS)

angir konsentrasjonen av både oppløst materiale og SS. Bestemmes med inndamping av vannprøve i aluminiumsskål.

det oppløste stoffet kan være salter, metaller osv.

flyktig tørrstoff ( flyktig suspendert stoff FSS eller flyktig total tørrstoff FTS )

andelen av enten TS eller SS som er organisk. Bestemmes etter tørking av stoffet ved forbrenning og skilling, måling av mengde aske (= organisk).

NOM

fellesbetegnelse på noen organiske stoffer som gir vannet en gulbrun farge og som forekommer fra nedbryting av organiske materialer i naturen.

Hva er avløpsvann satt sammen av?

• spillvann

• overvann

• infiltrasjonsvann: vann som trenger inn i avløpsledninger gjennom utettheter som sprekker, med mer

• fremmedvann: vann so mikke er ment å skulle tilføres avløpsledninger

• (drensvann)

sapprobiering

forurensningsvirkningene som oppstår pga. overbelastning med organisk stoff i vann.

hender ved at biodegradérbart organisk stoff (BOD) blir nedbrutt av mikroorganismer.

Hva består VA-systemet i hovedsak/prinsipp av? (kort beskrivelse, i rekkefølge)

• Vannkilde med tilfredsstillende kvalitet og rikelig med kapasitet til å forsyne alle typer forbruk (drikkevann, industrivann, brannvann osv.)

• Vannrenseanlegg til rensing av vannet for å imøtekomme krav til drikkevann

• vanntransportsystem

• pumpestasjon

• vannreservoar ….

• Distribusjons- og oppsamlingsnett for distribusjon av vann til forbrukere, innsamling av avløpsvann.

• Inntak/uttak/ avløpsnettet ??? overflatevann, overløp, urban hydrologi

  • rensing av avløpsvann

• Utslipp i resipient

hygienisk barriere

naturlig eller tillaget fysisk eller kjemisk hindring, herunder tiltak for å fjerne, uskadeliggjøre eller drepe bakterier, virus, parasitter mv., og/eller fortynne, nedbryte eller fjerne kjemiske eller fysiske stoffer til et nivå hvor de aktuelle stoffene ikke lenger representerer noen helsemessig risiko.

BASICALLY naturlige eller menneskeskapte tiltak/hindringer som renser vann til helsemessig OK tilstand.

Nevn de aktuelle enhetsprosessene for behandling av drikkevann (5 hovedkatergorier)

• Desinfeksjon

  • Klorering

  • Ozonering

  • UV-bestråling

• Partikkelfjerning

  • Siling

  • Sedimentering

  • Flotasjon

  • Filtrering gjennom granulært medium

  • Membranfiltrering

Hva er desinfeksjon? Nevn de vanligste disinfeksjonsmetodene.

dreper eller inaktiverer patogene (sykdomsfremkallende mikroorganismer)

• klorering

• ozonering

• UV-bestråling

log inaktivering på 3 tilsvarer …

log inaktivering på 3 tilsvarer 99,9% fjerning.

sammenheng for inaktivering av organismer (desinfeksjonseffekt)

Log inaktivering = Log (N_t/N₀) = k C t

• k = inaktiveringskonstant

• C t = Ct-verdi er konsentrasjonen av desinfeksjonsmiddel ganger tiden den virker.

(dette gjelder både klorering, ozonering og UV-bestråling, men for UV-bestråling er det strålingsintensitet I i stedet for konsentrasjon C)

Overflatebelastningen (formel og hva man sammenlikner den med)

v_f = Q / A_overflate

• Q er vannmengden??

• A_overflate er bassengets overflateareal

flotasjon

Hvilke parametere kan brukes for å måle organisk stoff i vann? beskriv dem

KOF:

og

BOF:

Hva er rekkefølgen på rensing av avløpsvann

1. Primærrensing (siling, sand- og fettfang, sedimentering)

2. Sekundærrensing (kjemisk rensing, biologisk rensing)

3. Tertiærrensing (Nitrogen og Fosfor)

5. partikler (primærrensing)

6. Organisk stoff (??)

7. Næringssalter (tertiærrensing)

8. Mikroforurensinger (kvartærrensing ???)

Hva er koagulering (kjemisk rensing)

Hva er flokkulering (kjemisk rensing)

koaguleringsmiddelet gjør at stoffene samler seg til større partikler som kan fjernes med slamfjerning.

Hva er typiske løsninger for avløpsrensing i spredt bebyggelse?

• Infiltrasjonsanlegg:

• Minirenseanlegg:

Hvordan struktureres renseprosessene av avløpsvann?

Primærrensing

• siling

• sediment

Sekundærrensing

• Kjemisk

• Biologisk

Tertiærrensing

• Biol/kjem - uten N-fjern

• Kjem/biol - med N-fjern

Kvartiærrensing??

Aktivslam

i en biologisk renseprosess er det bakterier som flyter fritt og konsumerer det organiske materialet i aktivslamtanken.

eutrofiering

uønsket oppblomstring av planter som alger som følge av næringsstoffer som særlig næringsstoffer (som N og P)

netto vannproduksjon (drikkevannsnett)

produsert rentvann — nødvendig vann for interne prosesser i vannbehandlingsanlegget (tilbakespyling etc.)

1 mg = ? μg

1 mg = 1000 μg

hvilke mikrobiologiske vannparametere har vi?

• indikatororganismer: E. coli, intestinale enterokokker og kimtall

• parasitter: Giardia, Croptosporidium

kolloider

partikler

lamell

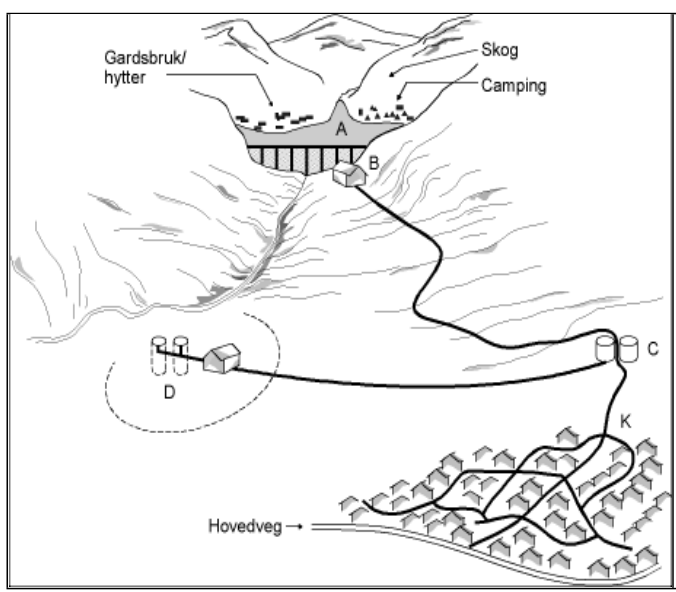

Navngi alle delene i diagrammet for VANNFORSYNING

A: Overflatevannkilde laget med en dam

B: Vannbehandlingsanlegg med evt. pumpestasjon

C: Høgdebasseng:

B-C: Overføringsledning

D: Grunnvannskilde med brønner og pumpeanlegg

D-C: Overføringsledning

K: Forsyningsområde

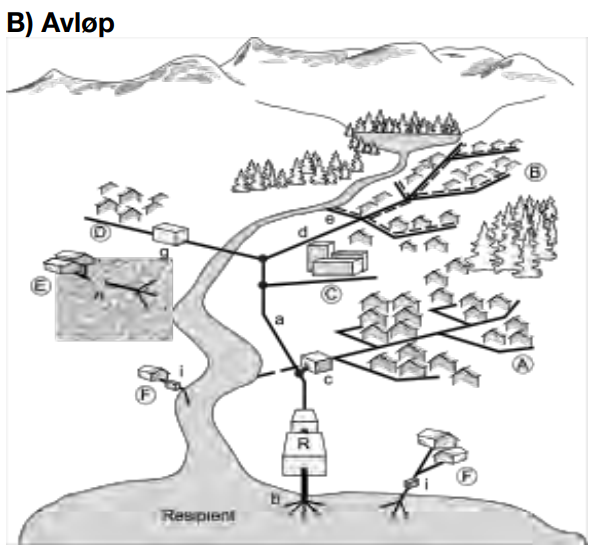

Navngi alle delene i diagrammet for AVLØPSHÅNDTERING

A: Område med fellesledninger, overløp (c) og en avskjærende ledning (a)

B: Område med 2-rørs separatsystem. Spillvannet (d) går til avskjærende ledning (a). Overvannet (e) ledes til elven.

C: Industriområde. Spillvann ledes til samleledning (a). Overvannet infiltreres i grunnen

D: Husgruppe der spillvannet er tilknyttet til avskjærende ledning (a). Pumpestasjon (g). Overvannet går til grunnen eller grøft.

E: Eiendommer har infiltrasjonsanlegg med slamavskiller R. Sentralt renseanlegg med dyputslipp

Avløpsområdet

Området som leder avløpsvann med selvfall eller pumping til samme punkt.

Avløpsanlegg

Anlegg for oppsamling, fjerning, bortledning av uønsket vann.

Overvann

fellesbegrep på overflatevann som må håndteres.

avløpsområdet = avløpsfeltet

hvordan endres typisk k og f for større avløpsområder?

minker.

Hva er absolutt minste diameteren for avløpsledninger?

200 mm

Hvordan beregnes maksimal dimensjonerende vannmengde og selvrensende vannmengde i spillvannlsedninger?

• dimensjonerende vannmengde: q_mid x q

1 ha = ? m

1 ha = 10⁴m²

kasseregn

tenkt regnskyll ut ifra IVF-kurve fra en regnhendelse der alle topper og bunner blir jevnet ut til en konstant intensitet over hendelsen.

konsentrasjonstid t_k

tiden det tar for nedbøren lengst unna i et område å nå et gitt punkt. (altså makstid vannet kan ta å nå det gitte punktet)

tettflateandel

andel ugjennomtrengelig flate i område

Dimensjonerende vannmengder for ulike avløpsrørsystemer *

funksjonsindikatorer*

Hvilke tre kategorier har vi av renoveringsmetoder?

• Strukturelle metoder

• Semistrukturelle metoder

• Ikke-strukturelle metoder

Hvilke to kategorier har vi av mekaniske egenskaper for rørtyper?

• elastisk og viskoelastisk: **

• sprø

likning for ringstivhet

vannverk

bygning som preparerer drikkevann
