Teori til industrielle styresystemer - tenk fort!

38 Terms

1
New cards

Automatisering

Teknologi som tar sikte på å firgjøre menneskelig arbeidskraft

2
New cards

Automatisert system:

anlegg som menneske må starte, men som derretter går av seg selv

3
New cards

Ulike typer automatiserte anlegg:

  • Elektriske anlegg

  • Pneumatiske anlegg

  • Hydraulske anlegg

  • Mekaniske anlegg


4
New cards

Styring vs. regulering

  • Styring: påvirkning av prosess vha. program uten bruk av tilbakekobling → relèstyring: kun kobling mellom enkelte komponeneter som bestemmer virkemåte (fysisk) → PLS-styring: Styring vha. PLS-progam, mer fleksibelt og kan brukes for mer avanserte systemer (software)

  • Regulering: påvrikning av prosess gjennom tilbakekobling (lukket sløyfe) - eks. en PID-regulator


5
New cards

relevante forskrifter og normer

FEL: forskrift for lavspenningsanlegg. Elsikkerhet ved jobb på lavspenningsanlegg


NEK 400: Krav som skal sikre mot farer og skader ved bruk av installasjon


FSE: Hvordan ivareta sikker drift i lavspenningsanlegg - verneutstyr etc.

6
New cards

Berøringsspenning

Spenning ved elektrisk ledende aparat som er defekt, i henhold til FEL og NEK 400:
max 50 VAC & 120 VDC

7
New cards

Beskyttelsesjording

feilstrømmen skal føres til jord

8
New cards

Fordelingssystemer


Første bokstav

  • Hvordan transformatorens nøytralpunkt er koblet til jord

- T (terra) → nøytralpunktet koblet direkte til jord

- I (isolert) → nøytalpunktet er isolert fra jord


Andre bokstav

  • Hvordan utsatte deler er koblet til jord

- T → direkte forbindelse til jord fra alle utsatte deler

- N → direkte forbindelse til transformatorens nøytralpunkt fra alle utsatte deler


9
New cards

Jordfeilstrøm

Dette er strømmen som lekker fra en fase over til en utsatt ledende del og videre til jord når det oppstår en isolasjonssvikt i anlegget.

10
New cards

Stående jordfeil

Dette er en feilsituasjon der en utsatt ledende del forblir strømførende over tid fordi feilstrømmen er for liten til at sikringen merker feilen og kobler ut strømmen.

11
New cards

Overspenningsvern

Gjelder når vi jobber med nett som ikke er koblet direkte til jord (I).
Beskytter elektriske installasjoner ved å lede ekstremt høye spenninger ned til jord før det skader utstyret

12
New cards

IT-nett


  • gamle installasjoner i Norge, god driftsikkerhet

  • leverer 3 × 230 V

=> lav spenning, fører til større kostander

  • Transformatorens nøytralpunkt er isolert fra jord med overspenningsvern

=> blir kortslutning ved svært høy spenningsfeil, ellers ingen reaksjon på små feil

  • Kan ha stående jordfeil → bra i f.eks sykehus => derav driftsikkert

  • Typisk jordfeilstrøm: 0.5 - 2 A (må presse seg gjennom alle mostandene i nettet)

FARE:

  • Stående jordfeil kan føre til jordfeil på to faseledere

→ Kan føre til kortsluting mellom faseledere → MYE STRØM → brann/ støt etc.

13
New cards

TT-nett


  • lite utbredt

  • ikke stående jordfeil

  • 3 × 230V → tap

  • Jordfeilstrømmer er mellom 5 og 15 A - LIVSFARLIG

→ viktig med jordfeilbryter (vanlig sikring merker ofte fra 16A)

  • Jordfeilstrømmer går tilbake til jorden til transformator - jordmonn fører til noe tap → sikring merker ikke at det er 230V på utsatt ledende del!


14
New cards

TN-nett

  • 500 - 1500 A - umiddelbar utkobling

  • mer og mer brukt - stor sikkerhet ved feil

  • 400V mellom faseledere → mindre strøm (bra:D )

  • 230V mellom fase og nøytralleder

  • PEN: “protective earth and neutral“ fra transformatorens nøytralpunkt

- TN-C: “combined“ - fører fram fra produsent til forbrukeren (PEN)

- TN-S: “separated“ - hos forbruker bolig - splittet opp i PE og N

  • kobles ut ved første jordfeil vha. beskyttelsesleder

  • sikringer løser ut umiddelbart


15
New cards

Hvorfor bruker vi høyspenning?

Når spenning går opp, går strøm ned for samme enerigibruk

→ tynnere kabler = mindre kostnad

→ mindre varmetap: P = R*I²

16
New cards

Elektrisk motor

omdanner elektrisk energi til mekanisk energi

  • AC, DC eller begge


17
New cards

Trefase kostrlutningsmotor

Trefase kortslutningsmotor

  • enkel i konstruksjon, men robust og driftsikker

  • minimalt vedlikehold


Kortslutningsmotor:

asynkron vekselsstrømsmotor

Stator

  • Består av tre viklinger (L1, L2, L3)→ endene ført frem til motorens klemmebrett

Rotor

  • består av ledende staver (kobber eller aluminium) støpt inn i en jernkjede

  • staver sammenkoblet med kortslutningsring => (burvikling)


<h3 id="abbde3c7-fc12-4b41-bf2e-dfc6cf18733a" data-toc-id="abbde3c7-fc12-4b41-bf2e-dfc6cf18733a" collapsed="false" seolevelmigrated="true">Trefase kortslutningsmotor</h3><ul><li><p>enkel i konstruksjon, men robust og driftsikker</p></li><li><p>minimalt vedlikehold</p></li><li><p></p></li></ul><h4 id="c0229391-ee50-42ca-9649-659ff9979a1d" data-toc-id="c0229391-ee50-42ca-9649-659ff9979a1d" collapsed="false" seolevelmigrated="true">Kortslutningsmotor:</h4><p>asynkron vekselsstrømsmotor</p><h4 id="5645267c-06d6-463e-b1e1-1a4f77075ee0" data-toc-id="5645267c-06d6-463e-b1e1-1a4f77075ee0" collapsed="false" seolevelmigrated="true">Stator</h4><ul><li><p>Består av tre viklinger (L1, L2, L3)→ endene ført frem til <strong>motorens klemmebrett</strong></p></li></ul><h4 id="25393afa-3dfd-4c98-ad14-36e3b66ca8cb" data-toc-id="25393afa-3dfd-4c98-ad14-36e3b66ca8cb" collapsed="false" seolevelmigrated="true">Rotor</h4><ul><li><p>består av<strong> ledende staver</strong> (kobber eller aluminium) støpt inn i en <strong>jernkjede</strong></p></li><li><p>staver sammenkoblet med <strong>kortslutningsring =&gt; </strong>(<em>burvikling</em>)</p></li></ul><p></p>
18
New cards

Virkemåte til trefasemotor

Stator har viklinger med et bestemt poltall:

  • AC-spenning => magnetfelt med konstant styrke og hastighet (nS)

Rotor får indusert spenning fra stator

  • skaper nytt magnetfelt i rotor

→ Krefter mellom magnetfletene skaper rotasjon (nr)


19
New cards

Sakking

Forskjellen mellom asynkront-turtall (nr) og synkront-turtall (ns)

  • for å indusere spenning, må det være en relativ bevegelse (sakking) mellom stator og rotor

  • belastning kan føre til at asynkront turtall er enda tregere enn synkront turtall (makes sense)


normalt mellom 2-6%

20
New cards

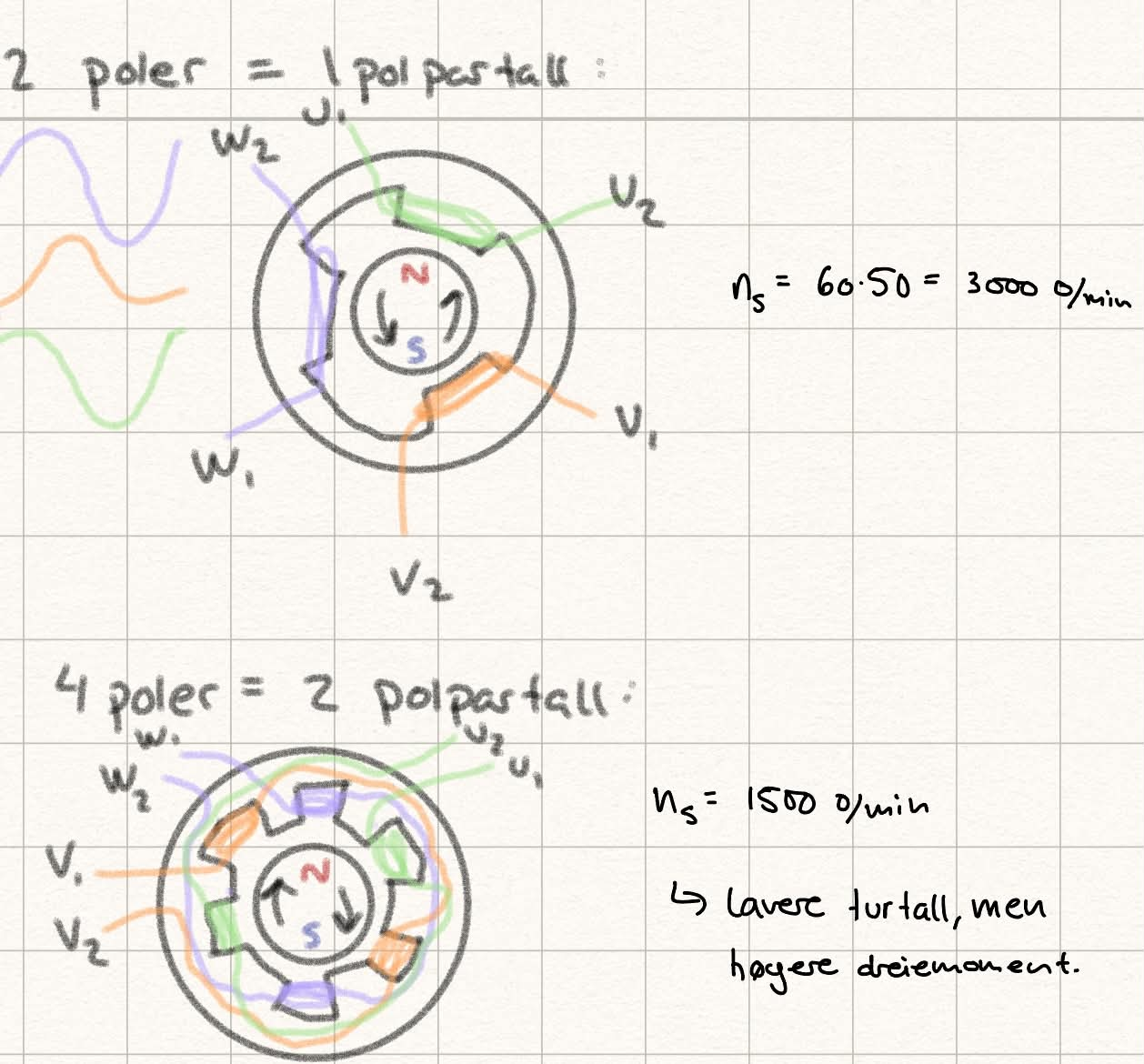

Flere poler (pros & cons)

1 polpar (3 viklinger): 3000 o/min

2 polpar (6 viklinger - fremdeles 3 samme tråder): 1500 o/min

osv.



Flere poler (pros & cons):

  • høyere dreiemoment ved lavere turtall

  • fysisk større, dyrere å produsere

  • lavere virkningsgrad og effektfaktor (som regel)


<p>1 polpar (3 viklinger): 3000 o/min</p><p>2 polpar (6 viklinger - fremdeles 3 samme tråder): 1500 o/min</p><p>osv. </p><p></p><p></p><p><strong>Flere poler (pros &amp; cons): </strong></p><ul><li><p>høyere dreiemoment ved lavere turtall </p></li><li><p>fysisk større, dyrere å produsere</p></li><li><p>lavere virkningsgrad og effektfaktor (som regel)</p></li></ul><p></p>
21
New cards

Dreieretning for trafo

Standard retning:

  • L1 - U1

  • L2 - V1

  • L3 - W1


Endre retning:

  • bytte om to av tre faseledere som er koblet til klemmebrettet



22
New cards

Merkeskilt

IP-grad

  1. siffer: beskyttelse mot berøring/ inntrenngning

  2. siffer: beskyttelse mot vann

1.5 kW

avgitt effekt → hvor mye den maksimalt kan levere over lengre tid


1420 r/min

  • omdreininger i minuttet (rpm)/ omdreiningstall

→ viser maksimal hastighet med belastning

→ uten belastning, rett under 1500 o/min = synkront turtall


400V Y 3,7A - 230V D 6,4 A

  • hvis motor skal kobles i trekant → 230V spenning

  • hvis motor skal kobles i stjerne → 400V spenning (fordeler spenningen)


23
New cards

Merkedrift

tekniske driftforhold en motor el laget for å tåle i ubegrenset tid

  • motorens “idealtilstand“

  • balanse mellom ytelse og levetid


rammene for merkedrift:

  • korrekt merkespenning/ frekvens

  • motstand på drivaksel overstiger ikke merkeeffekt

  • jobber innenfor merkestrøm → varmeutviklingen skader ikke viklingens isolasjon

  • ved full belastning roterer ved merketurtall som inkluderer sakking


24
New cards

Hovedspenning vs. fasespenning

Hovedspenning (Uh):

  • forskjellen mellom faseledere

→ spenningen som er tilgjengelig i kontakt/ sikringsskap

Fasespenning (Uf):

  • spenningen som ender opp over èn enkelt vikling i motoren



25
New cards

Trekant-kobling vs. stjerne-kobling

Trekant kobling:

  • hver vikling kobles direkte mellom to faser

→ hver vikling får hele hovedspenningen (Uh)

Stjerne kobling:

  • kobles viklingene slik at de møtes i et fellespunkt

→ hver vikling får Uh/sqrt(3)


Total effekt/ strøm:

→ hvor mye som produseres totalt fra motoren

  • startstrømmen i Y: 1/3

  • hvor mye svakere er stjerne vs. trekant? 1/3


26
New cards

Y/D-start

For å unngå for mye momentan strøm → kan føre til motorhavari (viklingene brenner)

→ switcher fra stjerne til trekant (merkedrift) når motor har nærmet seg merketurtall


Krav:

→ motorens trekant-spenning (på merkeskilt) må være lik Uh - avhenger av strømnettet

27
New cards

Styring av turtall (n)

Poltall’

ulempe: motor blir stor i forhold til ytelsen, ikke trinnløs styring av turtallet

Sakking

endre motorspenning for å endre sakking.

ulempe: gir store kobbertap => dårlig virkningsgrad

Frekvens

endrer nettfrekvens og nettspenning til variable verdier

gjør det mulig å regulere turtallet trinnløst

Består av:

  • Likeretter: fra veksel til pulserende likespenning

  • Mellomkrets: likespenning blir stabilisert - rippelfri (filter)

  • Vekselretter: rippelfri spenning blir omformet til pulsformet vekselspenning med variabel frekvens og spenning


Regulerer både spenning og frekvens

  • må ha konstand dreiemoment og variabelt turtall

→ forhold mellom spenning og frekvens må holdes konstant → stabil magnetisk fluks


Fordeler:

  • spare energi til det som trengs

  • trinnløs regulering gir økt produksjon, redusert materialforbruk, mindre slitasjoe og stopp

  • Unngå hard start og stopp vha. myk start- og stopp

  • Vedlikeholdsfri


28
New cards

Overbelastningsstrøm

Strømmen i leder er større enn den tåler over lengre tidsperiode

  • feil i bruk, utstyr eller anlegg


For driftsegenskaper bl.a. tåle overbelastningsstrøm over en korttidsperiode


kontrolleres av brytesystemet med termisk effekt i automatsikringen


29
New cards

Kortslutningsstrøm

overbelastningsstrømmen som opptrer ved direkte forbindelse mellom faseledere evt. N-leder eller jord

  • avgjørende med rask utkobling


Skiller:

  • trepolte maksimale kortsluttningsstrømmen (alle tre faseledere)

  • topolte minimale kortsluttningsstrømmen (to faseledere)


kontrolleres av brytesystemet med elektromagnetisk effekt i automatsikringen


30
New cards

Automatsikringer

Strømmen går gjennom to brytesystemer:

  • termisk effekt (mindre overstrømmer over tid), bimetall varmes ogg og metall bøyes

  • elektromagnetisk effekt (store strømmer/ kortslutningsstrømmer)


A-D automat basert på hvor følsom sikringen skal være - store industrier har gjenre D-automat


31
New cards

Jordfeilvern

strøm inn = strøm ut

dersom differansen ikke er lik null → indusert spenning til sekundærvikling som har utkoblingssignal til utløser

utløserstrømmen er mindre enn eller lik 30 mA


Kan være høyere, men antar et sikkert anlegg - personsikkerhet er ikke like prioritert

32
New cards

Termisk motorvern

aka. bimetallrele

Beskytter mot overbelastning og skjevbelastning

33
New cards

Overbelasting

Når motor jobber hardere enn den er bygget for => trekker mer strøm enn normalt

Kan skade motor

34
New cards

Skjevbelastning

Når en av faselederene bærer mer/ mindre strøm enn de andre

35
New cards

Fasebrudd

Dersom motoren mister en fase mens den går, vil den trekke mer strøm => varme => skade

36
New cards

Tremisk motorvern

Kontrollerer for overbelasting, skjevbelastning eller fasebrudd.


Bimetallreleen kobler ut styrestrømmen til kontaktoren som er koblet mellom nettet og motoren → motoren stopper


Mer spesifikt:

  • 3 bimetall på varmetrådene (en for hver fase)

  • Dersom en av dem blir for varme, vil den bøye seg og utløse hjelpekontakt (NC) i motorvernet

  • Denne hjelpekontakten sendes videre til styrelogikken for å koble ut kontaktoren


37
New cards

Aktiv effekt

mekanisk arbeid samt varmetap

38
New cards

Reaktiv effekt

strømmen som flukserer mellom ledningene


helt nødvendige for å bygge opp magnetisk felt i statoren
