Veterinary Imaging - Anatomical Structures

(Ca.) Hindlimb: Describe Structures of the Pelvis

Rød: Acetabulum

Lyserød: ala illi (“wing” of illium)

Grøn: illium

Mørkeblå: Pubis

Lyseblå: Foramen Oburatum

Gul: Tuber ischiadicum

Orange: Tuber coxae

(Ca.) Hindlimb: Describe Structures of the Genus (“Stifle”)

Lyseblå: Proximal Epifyse af Tibia

Mørkeblå: Distal Epifyse af Femur

Rød: Patella

Gul: Medial og Lateral Fabella

Orange: Tibial Tuberosity

Lyserød: Patella Ligament

(Ca.) Tarsus: Hvilke knogler er farvet i tarsalledet (D-PL)

Mørkeblå: Calcaneus

Orange: Talus

Rød: Tarsal IV

Lyseblå: Tarsal III

Grøn: Central Tarsi

Sort: Tarsal II

Lyserød: Tarsal I

Gul: Metatarsal I

(Ca.) Tarsus: Hvilke knogler er farvet i tarsalledet (DL-PMO)

Grøn: Tarsal I

Orange: Tarsal II

Sort: Tarsal III

Lyserød: Tarsal IV

Blå: Central Tarsal

Gul: Metatarsal I

(Eq.) Tarsus: Hvilken knogle er dette (L-DPL)

Tibia

(Eq.) Tarsus: Hvilken knogle er dette (L-DPL)

Talus

(Eq.) Tarsus: Hvilken knogle er dette (L-DPL)

Calcaneus

(Eq.) Tarsus: Hvilken knogle er dette (L-DPL)

Tarsi centrale (central tarsi)

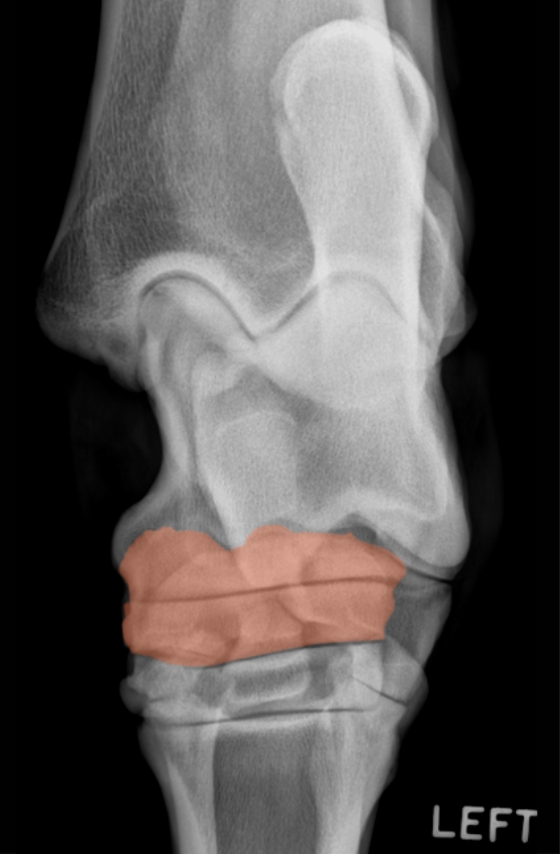

(Eq.) Tarsus: Hvilken knogle er dette (L-DPL)

Tarsale III

(Eq.) Tarsus: Hvilken knogle er dette (L-DPL)

Tarsale IV

(Eq.) Tarsalled: Hvilke knogler er disse (L-DPL)

Metatarsal II (grå) og Metatarsal IV (Turquoise) “Griffelben”

(Eq.) Tarsalled: Hvilken knogle er dette (L-DPL)

Metatarsal III “Piben”

(Eq.) Tarsus: Hvilken knogle er dette (L-L-M)

Tibia

(Eq.) Tarsus: Hvilken knogle er dette (L-L-M)

Talus

(Eq.) Tarsus: Hvilken knogle er dette (L-L-M)

Calcaneus

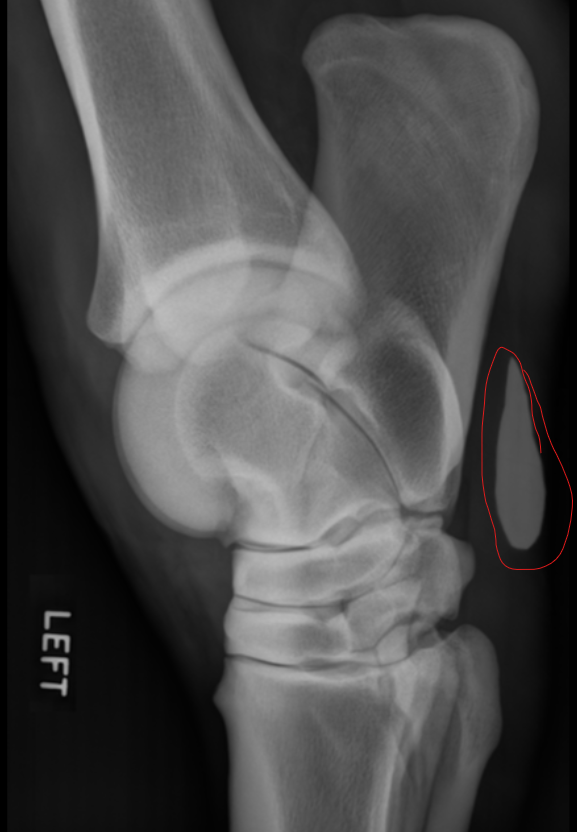

(Eq.) Tarsus: Hvilken struktur er dette (L-L-M)

Kastanje “hård hud”

(Eq.) Tarsus: Hvilken knogle er dette (L-L-M)

Tarsus centrale (central tarsi)

(Eq.) Tarsus: Hvilken knogle er dette (L-L-M)

Tarsale I og II som er fusioneret hos hest

(Eq.) Tarsus: Hvilken knogle er dette (L-L-M)

Tarsale III

(Eq.) Tarsus: Hvilken knogle er dette (L-L-M)

Tarsale IV

(Eq.) Tarsalled: Hvilke knogler er disse (L-L-M)

Metatarsal II (grå) og Metatarsal IV (Turquoise) “Griffelben”

(Eq.) Tarsalled: Hvilken knogle er dette (L L-M)

Metatarsal III ”Piben”

Hvad er de 4 standart optagelser for hest?

D-Pl, L-M, DM-LPL og DL-MPL

(Eq.) Hvilke strukturer blotlægger man i DM-LPLO view af tarsus

dorslaterale og palmar mediale strukturer

Her kan man se den dorsale del af trochlea tali, Os.trsi I-II

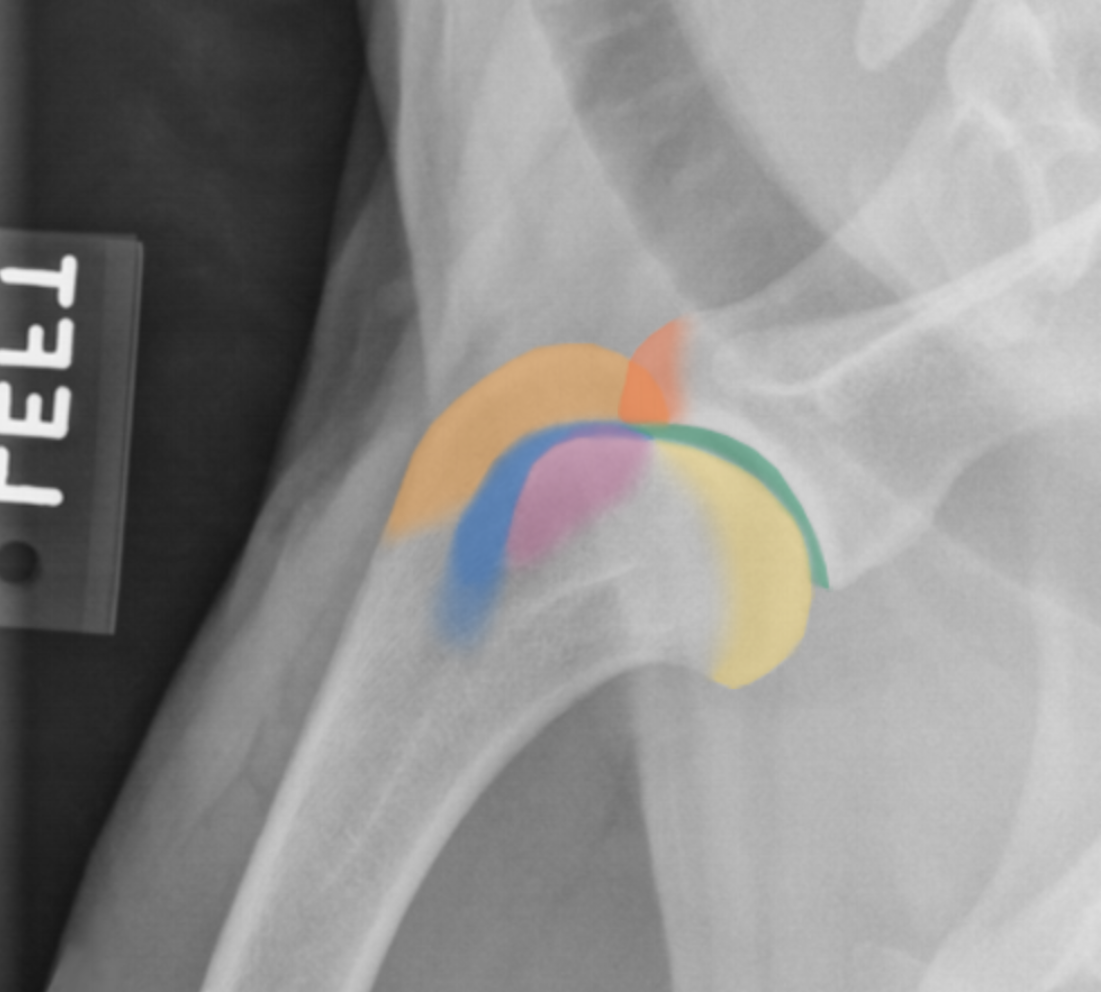

(Ca.) Forelimb: Describe Structures of the Humeroscapularis (“Shoulder”)

Orange: Tubercular Major

Rød: Supreaglenoid tuberculae

Gul: Caput humeri

Grøn: Fossa glenoidalis

Blå: Intratubercular groove “kløft”

Lyserød: Tubercular Minor

(Ca.) Forelimb: Describe Structures of the Cubiti (“Elbow”)

Mørk Orange: Medial Coronid

Gul: Lateral Coronid

Blå: Medial Epikondyl

Lys Orange: Olecranon Tuberosity

Grøn: Ancoenal Proces

Lyserød: Lateral Epikondyl

(Ca.) Carpus: Hvilke knogler er farvet i carpalledet (D-Pa)

Orange: Carpus Ulnare

Blå: Carpus Acessorium

Rød: Carpus intermedio radiale

Gul: Carpus sesamoideus / pisiformis “ært”

(Ca.) Carpus: Hvilke knogler er farvet i carpalledet (D-Pa)

Blå: Carpal I

Lyserød: Carpal II

Gul: Carpal III

Grøn: Carpal IV

(Eq.) Carpus: Hvilken knogle er dette (L-L-M)

Radius

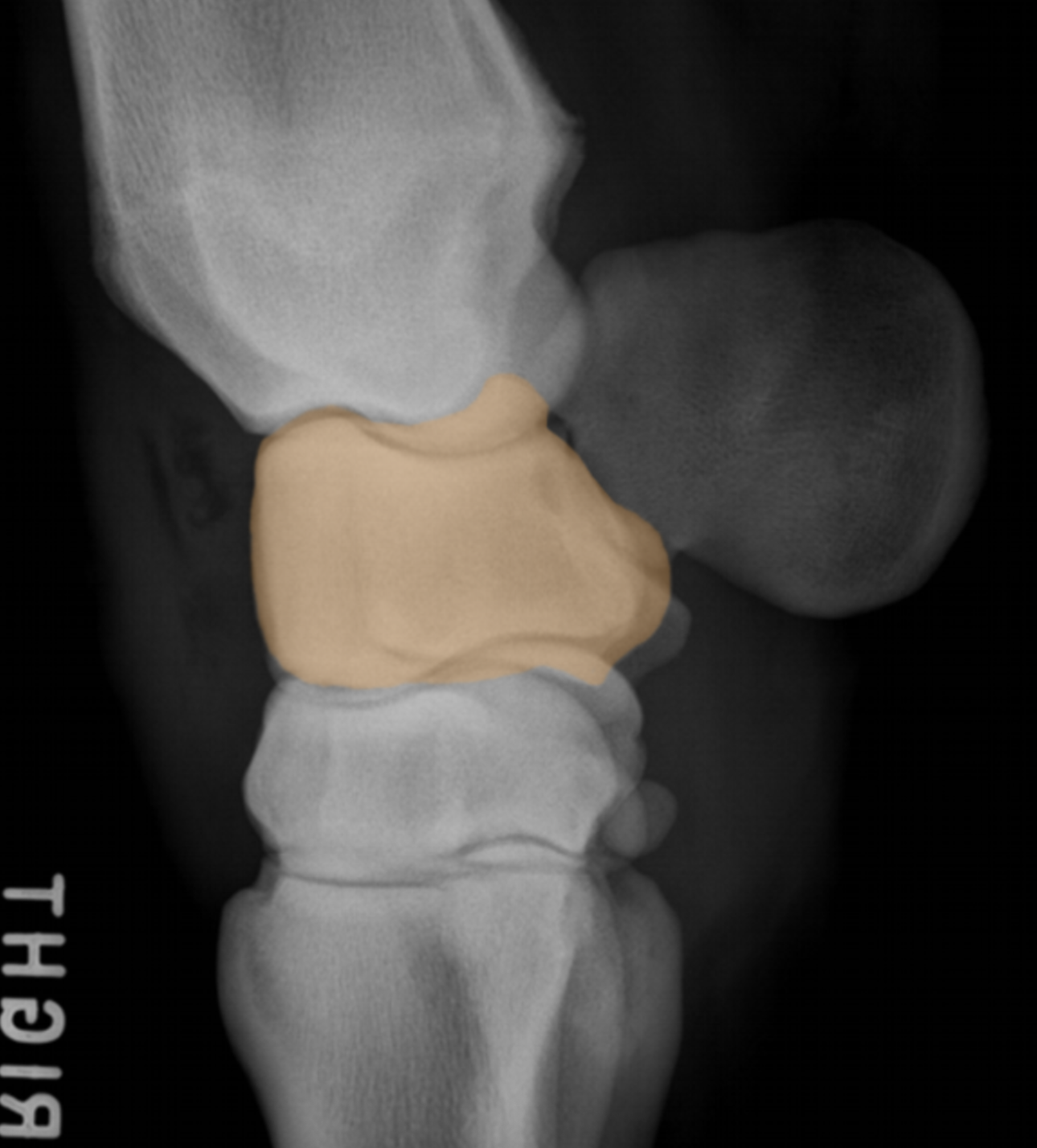

(Eq.) Carpus: Hvilken knogle er dette (L-L-M)

Carpus Radiale

(Eq.) Carpus: Hvilken knogle er dette (L-L-M)

Carpus Intermedium

(Eq.) Carpus: Hvilken knogle er dette (L-L-M)

Carpus Ulnare

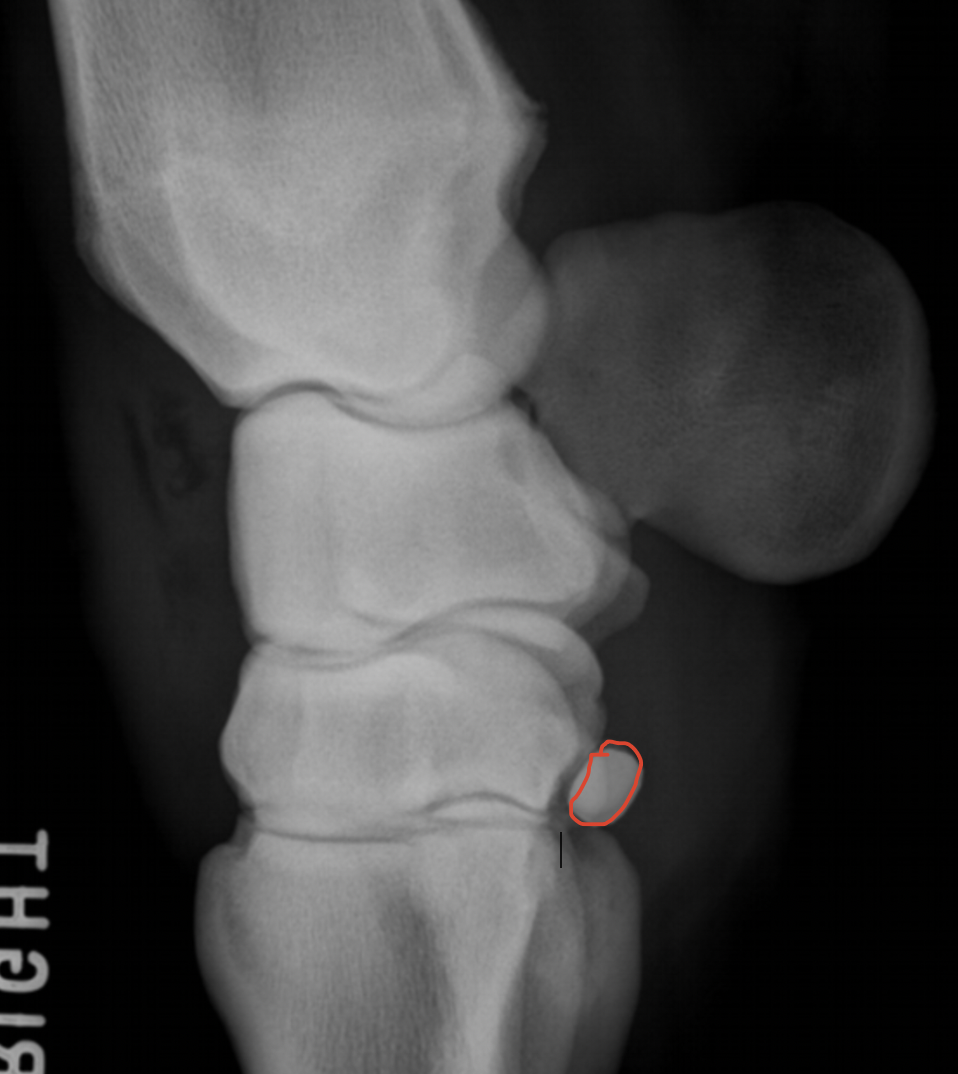

(Eq.) Carpus: Hvilken knogle er dette (L-L-M)

Carpal I

(Eq.) Carpus: Hvilken knogle er dette (L-L-M)

Carpal II

(Eq.) Carpus: Hvilken knogle er dette (L-L-M)

Carpal III

(Eq.) Carpus: Hvilken knogle er dette (L-L-M)

Carpal IV

(Eq.) Carpus: Hvilken knogle er dette (L-L-M)

Carpus Acessorium

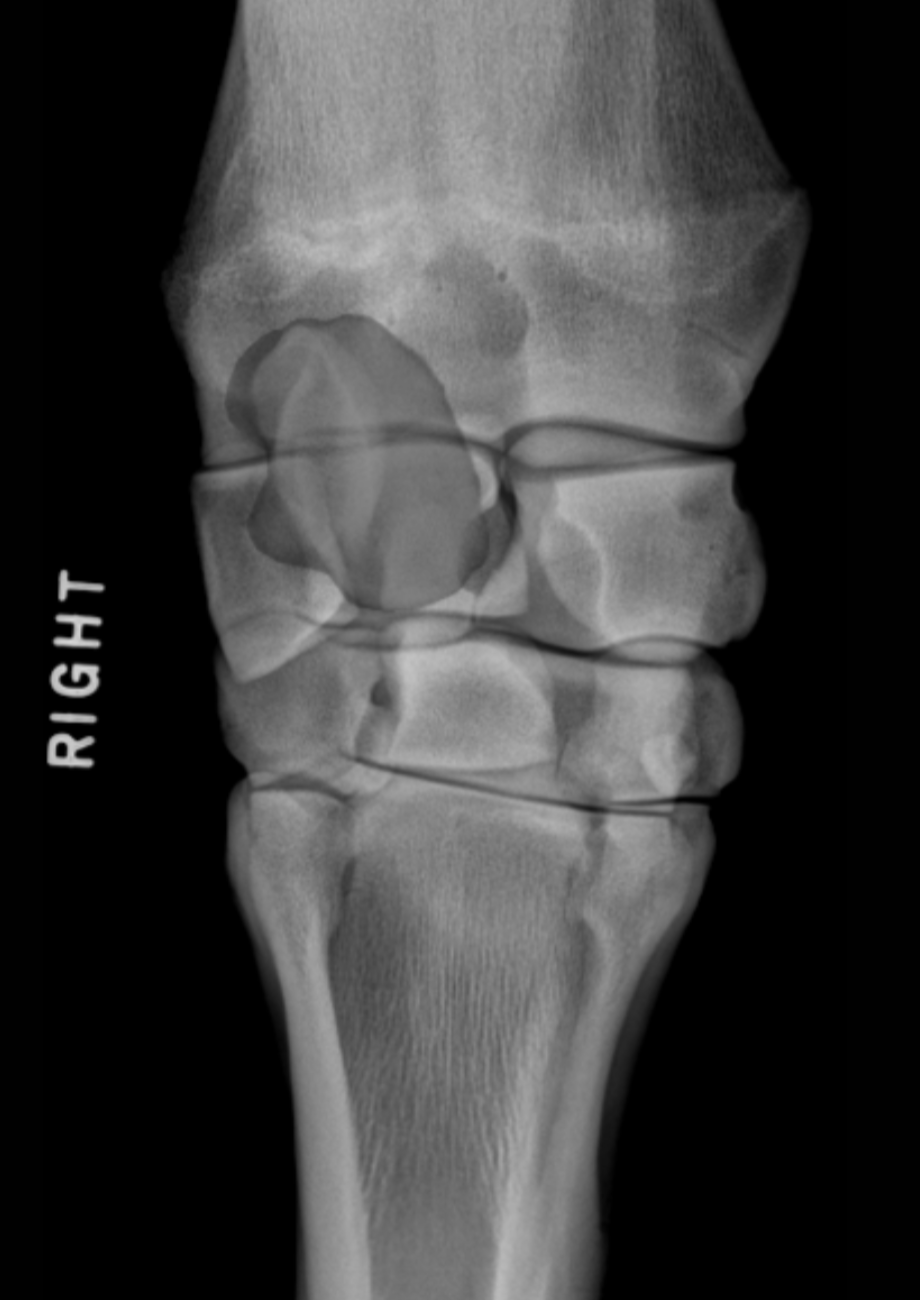

(Eq.) Carpus: Hvilken knogle er dette (D-Pa)

Carpus Radiale

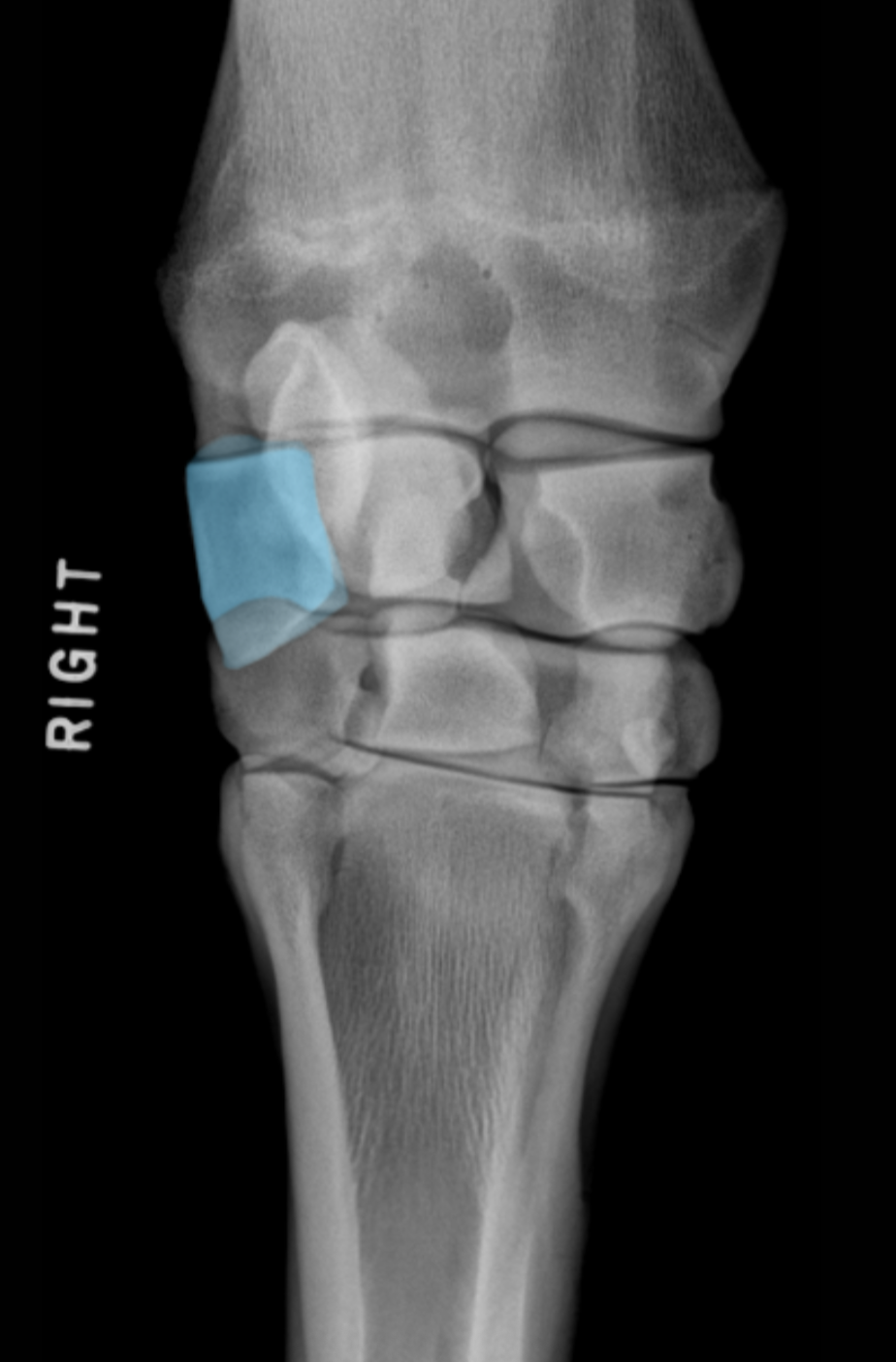

(Eq.) Carpus: Hvilken knogle er dette (D-Pa)

Carpus Intermedium

(Eq.) Carpus: Hvilken knogle er dette (D-Pa)

Carpus Ulnare

(Eq.) Carpus: Hvilken knogle er dette (D-Pa)

Carpal I

(Eq.) Carpus: Hvilken knogle er dette (D-Pa)

Carpal II

(Eq.) Carpus: Hvilken knogle er dette (D-Pa)

Carpal III

(Eq.) Carpus: Hvilken knogle er dette (D-Pa)

Carpal IV

(Eq.) Carpus: Hvilken knogle er dette (D-Pa)

Carpus Acessorium

(Eq.) Carpus: Hvilken knogle er dette (D-Pa)

Metacarpal II (sidder altid Medialt)

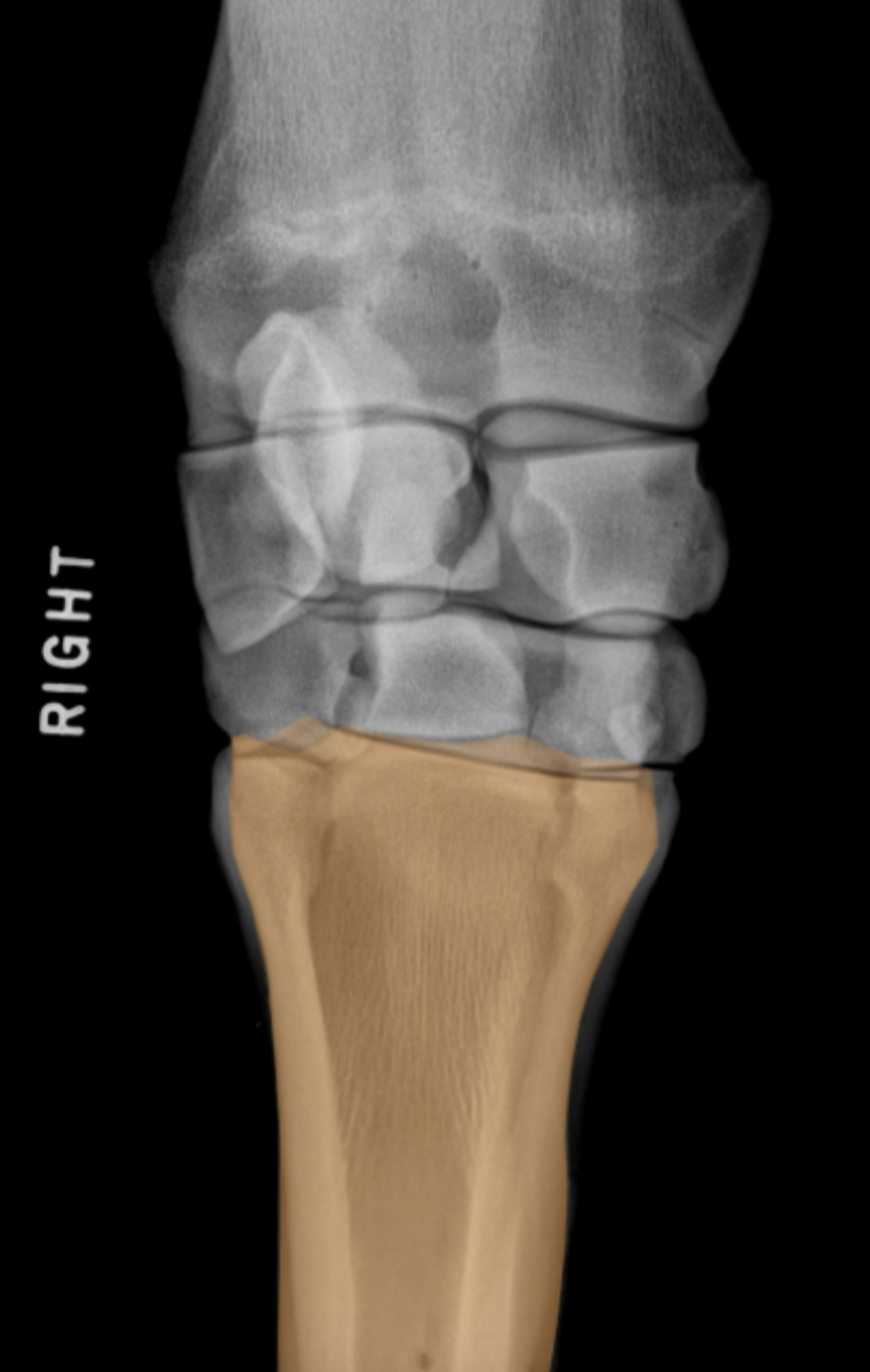

(Eq.) Carpus: Hvilken knogle er dette (D-Pa)

Metacarpal III

(Eq.) Carpus: Hvilken knogle er dette (D-Pa)

Metacarpal IV (sidder altid Lateralt)
