47 hodnocení kvality rtg snímků, ukazatale výkonu zobrazovacího systému

Jaká by měla být výsledná kvalita rtg zobrazení?

• na obraze by měla bát zřetelně vidět cílová anatomie

Co jsou to ukazatele výkonu rentgenového přístroje? Co jsou to standarty výkonností?

fyzikální veličiny, které popisují funkčnost daného přístroje

• u všech medicínských strojů

standarty výkonností = doporučené hodnoty těchto ukazatelů

Jaké ukazatele výkonu vyhodnocujeme u rtg?

• prostorové rozlišení

• rozlišení kontrastu

• poměr signál/šum

• geometrická přesnost

• stejnorodost (uniformita)

Popiš prostorové rozlišení.

popisuje ostrost vzniklého obrazu

neostrost nastává v následujících situacích:

• pohyb pacienta

  • neklid, svalový třes, dýchání

  • kompenzace kratší expozicí - vyžaduje vyšší dávku záření

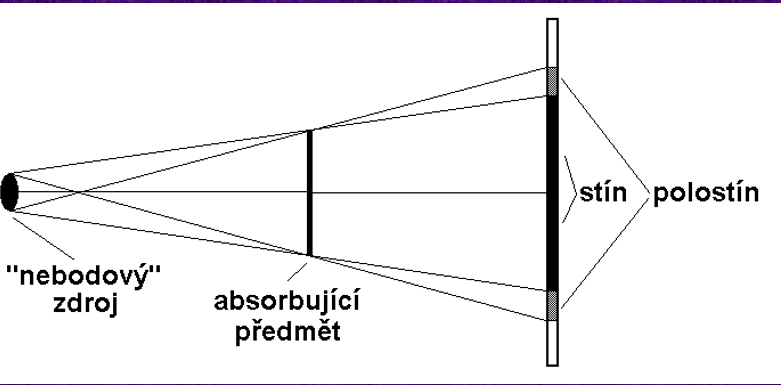

• geometrický polostín

  • způsoben plošným charakterem ohniska anody

  • paprsky dopadají na rozhraní mezi různě absorbujícími prostředími pod různým úhlem

  • => neostrost obrysů

  • kompenzace:

    • zmenšením plochy ohniska - lepší chlazení anody

    • zmenšením vzdálenosti mezi pacientem a stínítkem

    • zvětšením vzdálenosti mezi rentgenkou a pacientem

• ohyb

• světlo, které vzniká na zesilujících fóliích, ozařuje nejbližší část filmu, ale trochu i okolní oblasti

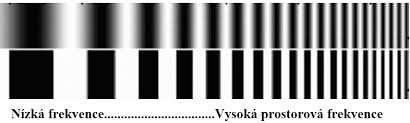

Co je to prostorová frekvence?

určuje, kolik dvojic čar můžeme rozlišit v určitém intervalu vzdálenosti

Popiš rozlišení kontrastu.

kontrast = rozdíl mezi lineárním koeficientem útlumu látky a okolního prostředí

testování:

• soustava disků s klesajícím lineárním koeficientem útlumu

• disky zalité do materiálu s malým lineárním koeficientem útlumu

Popiš poměr signál/šum.

šum - způsoben měnící se fluencí energie

• = energie záření, která projde jednotkovou plochou

testování:

• ozáření stejnorodého měděného plátku

• výpočet pomocí směrodatné odchylky a průměrné hodnoty stupně šedi

Popiš geometrickou přesnost.

jak výsledné rozměry obrazu odpovídají skutečnosti

testování:

• obraz se změří vůči vhodným osám

• naměřené hodnoty se srovnají se skutečnými rozměry

Popiš stejnorodost (uniformitu).

určuje, jak přístroj zobrazí stejné struktury

testování:

• ozáření jemné kovové síťky

• srovnání odlišností na vzniklém obrazu

Na jaké části kvality zobrazení je potřeba dát důraz u následujících struktur?

• rozlišení karpálních kůstek

• blízké vícenásobné zlomeniny

• malé kalcifikace v prstech

• rozlišení tukové a svalové tkáně

• hodnocení zvětšeného srdce

• rozlišení stejnorodých zdravých tkání

• rozlišení karpálních kůstek

  • ostré obrysy => vysoké prostorové rozlišení

• blízké vícenásobné zlomeniny

  • separace blízkých lineárních objektů => vysoké prostorové rozlišení

• malé kalcifikace v prstech

  • vysoká rozlišitelnost velmi malých objektů => vysoký poměr signál/šum

• rozlišení tukové a svalové tkáně

  • vysoký kontrast u málo kontrastních tkání => vysoké rozlišení kontrastu

• hodnocení zvětšeného srdce

  • obraz nesmí být zkreslen => vysoká geometrická přesnost

• rozlišení stejnorodých zdravých tkání

  • stejnoměrnost stupně šedi v obrazu zdravé tkáně => stejnorodost

Jak souvisí kvalita obrazů s bezpečností pacientů?

je třeba najít co nejvhodnější kompromis mezi nízkou dávkou ozáření a zobrazením cílové anatomie

=> ALARA
