MIFC

Part flow

เขียนแสดงการไหลของสิ่งของ

Information Flow

เขียนแสดงการไหลเชื่อต่อจากจุดที่เกิดข้อมูลไปจนถึงจุดที่ใช้

กล่องใส่คัมบัง

กล่องคัมบังทั่วไป

PI Production Instruction คัมบังสั่งผลิต

เป็นคำสั่งผลิตในกระบวนการ

PW Part Withdraw คัมบังเบิกของ

คัมบังที่ใช้ดึงชิ้นงานระหว่างกระบวนการ หรือ จากชิ้นส่วนภายนอก

สัญญาณทางสายelectronics

ใช้ในกรณีส่งข้อมูลทางสาย เช่น การเบิกชิ้นส่วน ข้อมูลให้จัดงานตามลำดับ

Order Sheet

เอกสารที่ใช้เป็นคำสั่งผลิตหรือเบิกชิ้นส่วน

Store

พื้นที่วางชิ้นงานสำเร็จรูปorกึ่งสำเร็จรูป

ที่นอกเหนือจากข้างต้น

วางที่นอกเหนือจากสิ่งที่กล่าวมา กองรวมกับสิ่งที่ไม่กำหนดไม่ชัดเจน

กระบวนการ

แสดงกระบวนการ เช่น receiving ,ไลน์ผลิต ,เตรียมงาน ,loading

Customer/Supplier

ระบุชื่อCustomer/Supplierไว้ในสัญลักษณ์และkanban cycleไว้นอกสัญลักษณ์เช่น1:4:2

Tablet

ใช้สัญลักษณ์นี้กับคัมบังอื่นๆเช่นคัมบังโดนัท คัมบังแม่เหล็ก คัมบังลูกกลิ้ง

Signal kanban

ผลิตแบบlot ใช้สามเหลี่ยมปกติ , ผลิตแบบPattern ใช้P

อื่นๆ คัมบังชั่วคราว

ใช้ดึงงานชั่วคราว เช่น วันหยุด เป็นต้น

ที่วางตามลำดับ

พื้นที่วางของเรียงตามลำดับผลิต ที่มีการควบคุมด้วยเวลา

การตรวจสอบคุณภาพ

แสดวตำแหน่งที่มีการตรวจสอบคุณภาพของชิ้นงานเช่นInspection Qgate เป็นต้น

Shipping , Receiving Area

แสดงพื้นที่จัดเตรียมชิ้นงาน , รับชิ้นงาน

ขอบเขตกระบวนการ

แสดงขอบเขตของกระบวนการ เช่น receiving,ไลน์การผลิต,จุดเตรียมงาน,Loading

ตู้Pattern post

ตู้คัมบังที่ใช้สะสมคัมบังให้เป็นpattern ผลิตตามเวลาที่แน่นอน

ตู้ล็อต

ตู้พักคัมบังที่สะสมคัมบังให้เป็นล็อต

ตู้ปรับเรียบ

ตู้พักคัมบังที่มีฟังก์ชั่นในการปรับเรียบคัมบังที่เป็นคำสั่งให้ผลิต หรือ เบิกชิ้นส่วน

รางไหล

แสดงคัมบังสั่งผลิตที่ถูกส่งเข้ามาทางChuteจุดประสงค์เพื่อระบุลำดับการผลิต โดยปกติจะวางไว้ในตำแหน่งใกล้สโตร์ท้ายกระบวนการ

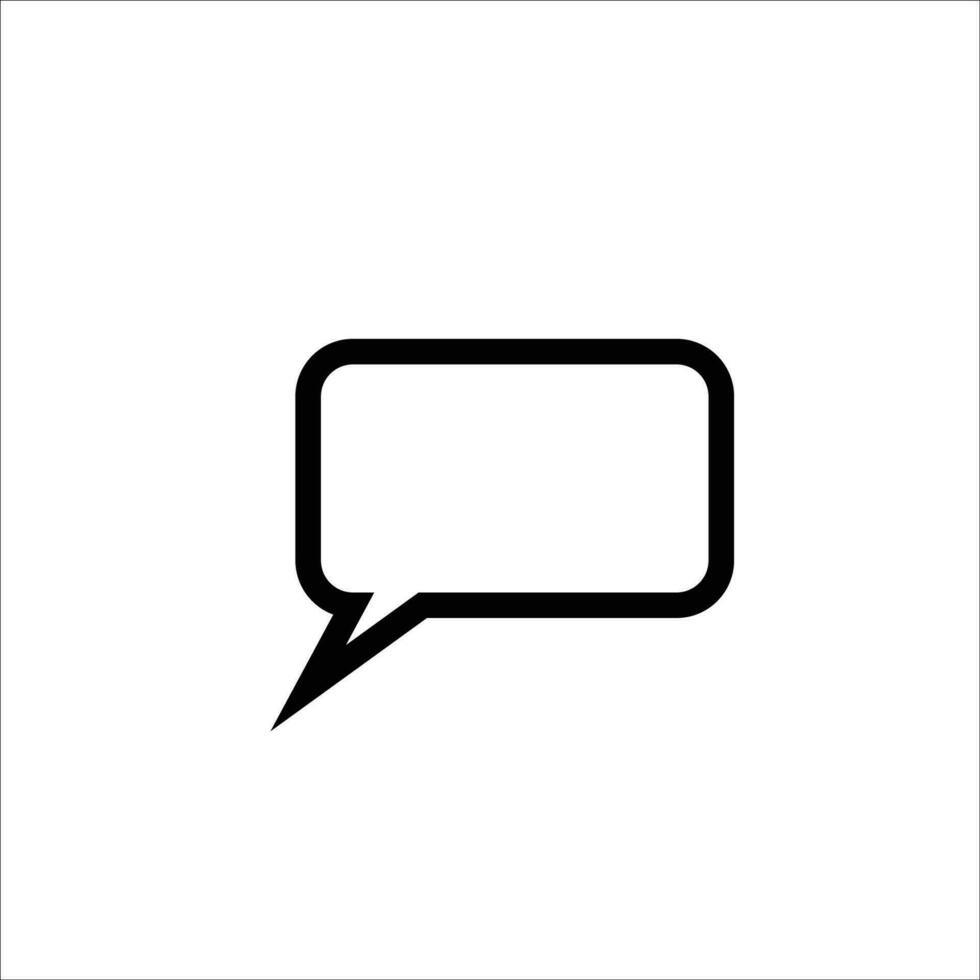

รายระเอียดปัญหา

เขียนคำอธิบายสภาพของปัญหาที่พบ

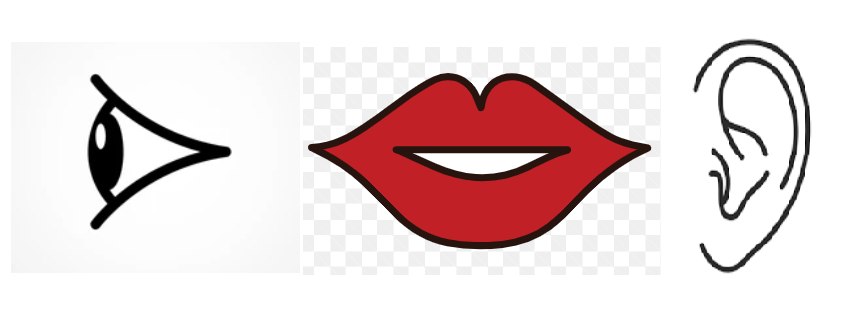

มอง บอก ฟัง

แสดงวิธีการสื่อสารอื่นนอกเหนือจากระบบKanbanหรือรูปแบบอื่นๆ

Computer/Printer

แสดงอุปกรณ์ทำงานตามความเป็นจริงในการปริ้นหรือส่งข้อมูลผ่านระบบซึ่งเป็นเครื่องหมายสากล

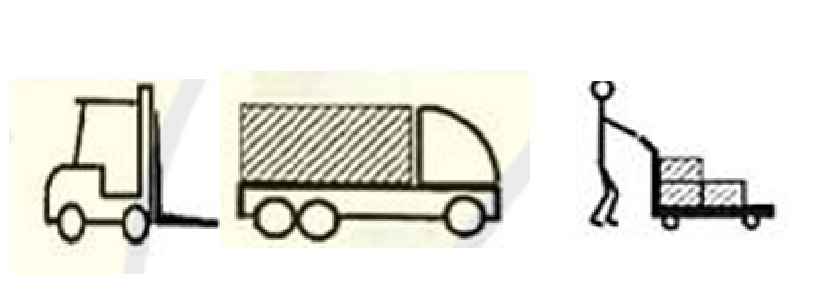

การขนส่ง

แสดงวิธีการขนส่งระหว่างแต่ละกระบวนการ
