vzorečky EOE

sériové řazení odporů

R=R_1 + R_2

paralelní řazení odporů

\

dělič napětí

U_2= U1_\*R_2/(R_1 + R_2)

kondenzátor - volt-coulombová charakteristika

dynamická definice kapacity

statická definice kapacity

energetická definice kapacity

určení kapacity - deskový kondenzátor

epsilon je permitivita

jednotka elektrické kapacity

Farrad (F)

cívka - magnetizační charakteristika

statická definice cívky

fí je magnetický indukční tok

energetická definice cívky

dynamická definice cívky

L= I = konst.

dělič napětí- vztah mezi napětím a odporem

\

dělič napětí- výpočet napětí na výstupu děliče

dělič proudu - vztah mezi proudem a odporem

dělič proudu - výpočet proudu na jedné větvi děliče

předřadník voltmetru

umožňuje n-krát zvětšit rozsah voltmetru přesným rozdělením napětí děličem napětí tvořeným předřadným rezistorem R_p a vnitřním odporem voltmetru R_v

bočník ampérmetru

umožňuje n-krát zvětšit rozsah ampérmetru přesným rozdělením proudu děličem proudu tvořeným bočníkem R_b a vnitřním odporem ampérmetru R_a

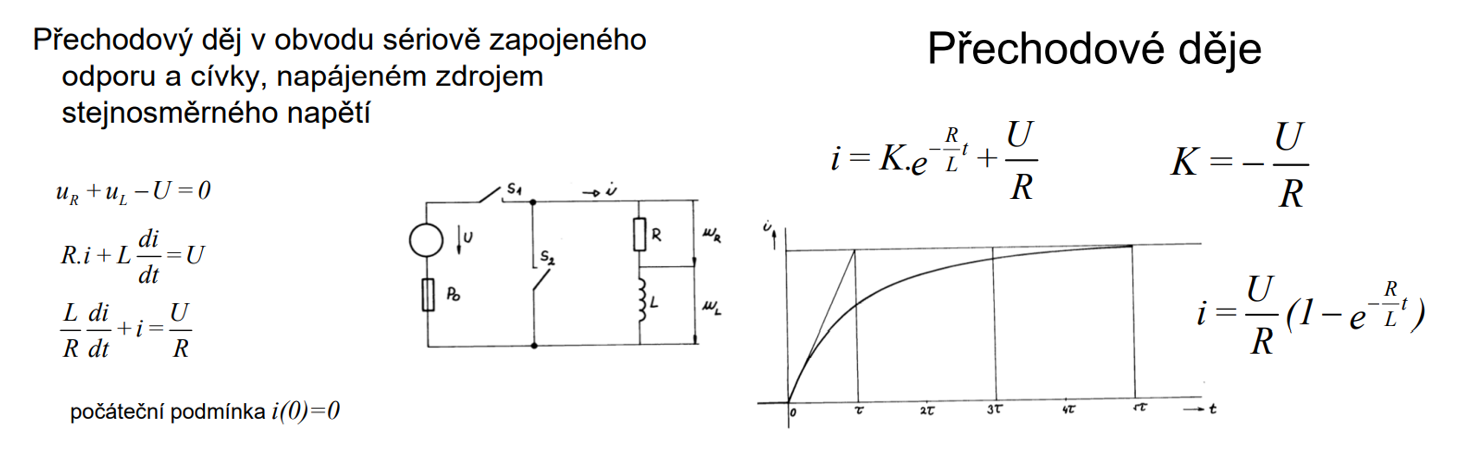

přechodné jevy na sériovém RL článku se stejnosměrným zdrojem

\

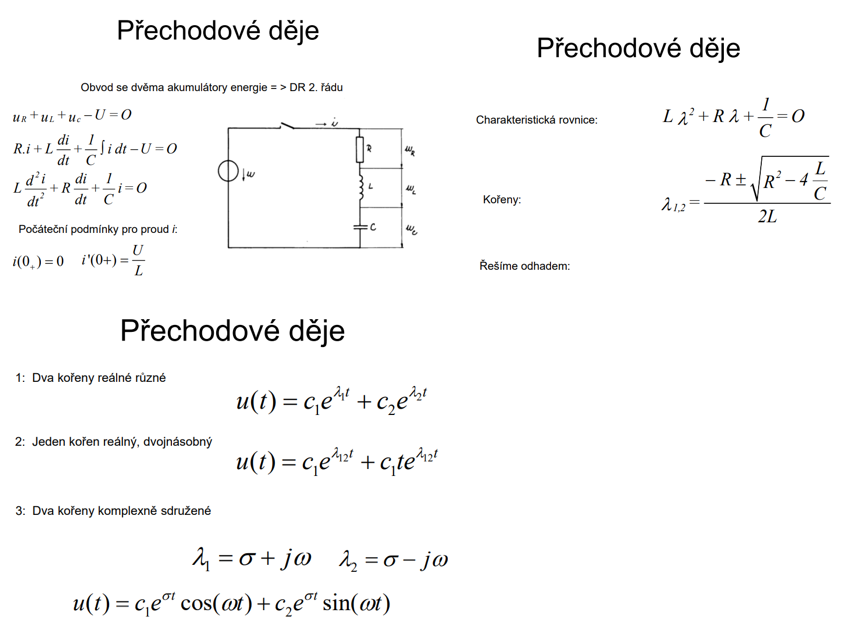

Přechodné jevy na sériovém RLC článku se stejnosměrným zdrojem

OKAMŽITÝ VÝKON

v lineárních obvodech napájených ze zdroje harmonického napětí

STŘEDNÍ VÝKON za dobu 1 periody

v lineárních obvodech napájených ze zdroje harmonického napětí

ČINNÝ VÝKON

v lineárních obvodech napájených ze zdroje harmonického napětí

JALOVÝ VÝKON

v lineárních obvodech napájených ze zdroje harmonického napětí

ZDÁNLIVÝ VÝKON

v lineárních obvodech napájených ze zdroje harmonického napětí

ještě k S, co dál platí xd (S,P,Q)

Kompenzace jalového výkonu

THD

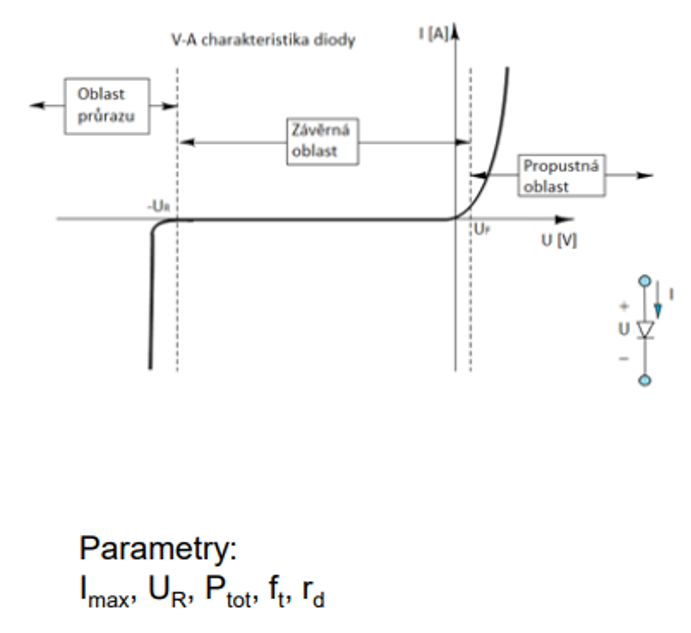

Polovodičová dioda – voltampérová charakteristika

\

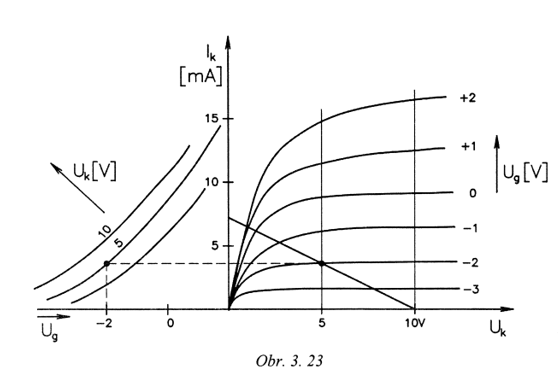

Unipolární tranzistor –charakteristika

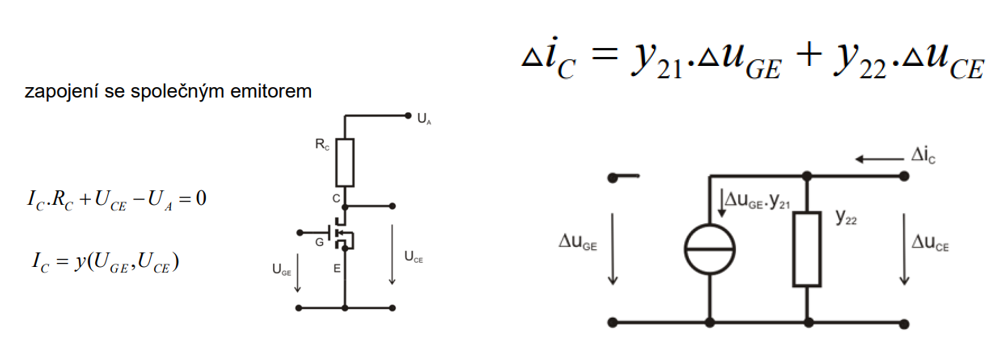

Zesilovací stupeň se společným emitorem s unipolárním a bipolárním tranzistorem

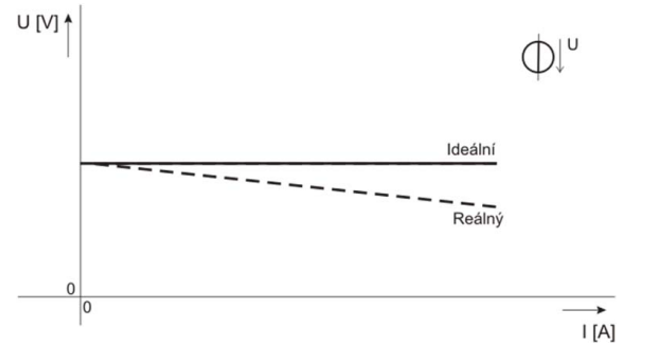

Zdroj napětí: ideální a reálný zdroj napětí - voltampérová charakteristika

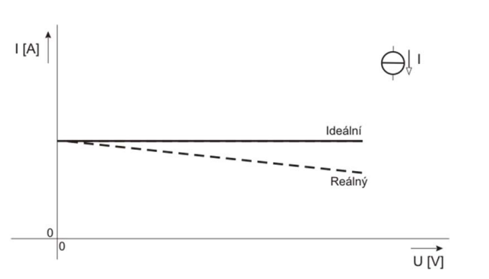

Zdroj proudu: ideální a reálný zdroj proudu - voltampérová charakteristika
