Electrónica

¿Qué tipo de diodo es utilizado como regulador y cuyo objetivo es mantener el voltaje del diodo a un nivel fijo, aun cuando el voltaje de alimentación y la resistencia varíen en magnitud?

Diodo Zener

Polarización= inversamente

¿Cuál es el rectificador controlado de silicio cuyo estado es controlado por una tercera terminal llamada compuerta?

SCR (rectificador controlado de silicio)

Tiene 3 terminales: Ánodo, Cátodo y Compuerta

¿Qué tipo de diodo es el que aprovecha al máximo la región de avalancha?

Diodo Zener

Polarización= inversamente

¿Cuál es el nombre del dispositivo, que en una situación ideal, se comporta como un interruptor común con la condición especial de que solo puede conducir en una sola dirección?

Diodo

¿Cuál es el nombre del dispositivo cuya característica principal es que la corriente disminuye al incrementarse el voltaje y no a la inversa, es decir resistencia negativa?

Diodo Túnel

Polarización: Directamente

Qué tipo de diodo es utilizado en sistemas de control, redes de sintonización, filtros variables y sistemas de frecuencia modulada?

Diodo Varicap o varactor

Polarización: Inversamente

¿Cuál es el tipo de diodo cuya aplicación más importante es en osciladores, por su resistencia negativa y en aplicaciones de conmutación lógica?

Diodo Túnel

Polarización: Directamente

¿Cómo se llama la región que está entre la terminal tipo P y la tipo N, y está definida por iones positivos y negativos?

Región de empobrecimiento o agotamiento

El siguiente símbolo ¿Qué tipo de transistor representa?

MOSFET

Controlado por Voltaje

¿Qué fenómeno lleva a un circuito a la oscilación?

La retroalimentación positiva

El uso de retroalimentación positiva, da como resultado que un amplificador retroalimentado tenga una ganancia en lazo cerrado mayor de uno y que satisface las condiciones de fase, esto proporcionará como resultado en su operación un circuito:

Oscilador

En un circuito oscilador, cuando la ganancia de lazo cerrado es igual a uno se le conoce como:

Criterio de Borkhausen para la oscilación

Si un oscilador no necesita señal de entrada para arrancar, ¿Cuál será la condición de ganancia de lazo para que las oscilaciones sean autosostenidas?

BA=1

BA (Ganancia de lazo)

Un ejemplo de un circuito oscilador que sigue el desarrollo básico de un circuito retroalimentado es:

Oscilador de corrimiento de fase

¿Qué tipo de dispositivo puede usarse en un circuito oscilador de una sola etapa, para proporcionar una señal de pulso adecuada en aplicaciones de circuitos digitales y es útil para un oscilador de relajación?

Transistor monounión

Cuál es el amplificador operacional que es muy útil como amplificador de acoplamiento, proporcionando una salida exactamente igual a la entrada, pero con una salida de baja impedancia capaz de manejar varias cargas?

Amplificador operacional con circuito de ganancia unitaria

Si en un circuito oscilador, el voltaje de salida se eleva rápidamente a un nivel de voltaje y después cae rápidamente a otro nivel de voltaje, el circuito recibe el nombre de:

Oscilador de pulso o de onda cuadrada

¿En un oscilador a cristal, cuál es la función del cristal piezoeléctrico?

Como un circuito tanque resonante

Qué oscilador proporciona una gran estabilidad y su principal utilidad es en transmisores y receptores de comunicación?

Oscilador a cristal

En un oscilador de corriente de fase a transistor de efecto de campo (FET), ¿cuál es la fórmula para calcular la magnitud de la ganancia del amplificador?

A= GmRL

A= magnitud de la ganancia del amplificador

Gm= transconductancia del FET

RL= resistencia de carga

A partir de la siguiente fórmula, qué es lo que se obtiene?

Frecuencia de oscilación resultante

(si la fórmula inicia con “ f ” es frecuencia)

En el siguiente diagrama, qué condiciones de reactancia se deben cumplir para que el oscilador sea tipo Hartley?

X1 y X2 inductancia, X3 capacitancia

(2 inductancias en serie y 1 capacitiva en paralelo)

En un oscilador de corriente de fase, ¿Con qué fórmula calculamos la frecuencia a la cual el corrimiento de fase es exactamente 180 grados?

Cuál es la fórmula que se emplea en un oscilador de puente wien y se le llama frecuencia resonante?

En el circuito siguiente cuando los elementos de reactancia “x” son x1 y x2 de capacidad y x3 de inductancia, qué tipo de oscilador es?

Oscilador colpits

En un circuito oscilador puente de wien, utilizando la fórmula de la frecuencia resonante y un valor de 10 Khz y una resistencia de 100 Komhs determine el valor del capacitor.

159pF

Calcule la frecuencia resonante del oscilador de puente de wien que se muestra en la figura con los siguientes valores R1 de 51kΩ, R2 de 51kΩ, R3 de 300kΩ, R4 de 100kΩ, C1 de 0.001µf y C2 de 0.001µf.

3120.7 Hz

Calcula la frecuencia de un circuito oscilador puente de wien cuando R=10 kΩ y C= 2400 pf.

6.6 KHz

En un amplificador operacional ideal, ¿Cuál es el valor de la impedancia de salida?

Cero

Una de las características importantes de un amplificador operacional es la:

Impedancia de entrada infinita

La relación de fase entre las señales de entrada y salida, es una característica importante del:

Amplificador

¿Que indica el signo negativo, en un circuito con amplificador operacional de ganancia constante = -15?

Un desfasamiento entre la entrada y la salida de 180 grados

La ganancia de voltaje del amplificador de 2 etapas es igual a:

El producto de las ganancias de cada etapa

¿Cuál es el amplificador operacional que es muy útil como amplificador de acoplamiento, proporcionando una salida exactamente igual a la entrada, pero con una salida de baja impedancia capaz de manejar varias cargas?

Amplificador operacional con circuito de ganancia unitaria (buffer)

Cuando se conecta un capacitor de la salida a la entrada del amplificador operacional, el circuito opera como:

Integrador

Cuando se conecta un resistor de la salida a la entrada inversora del amplificador operacional, el circuito opera cómo:

Amplificador

¿Qué tipo de amplificador nos ofrece, como una aplicación importante, el uso de una señal de entrada diferencial en la cual, ni la terminal de entrada es la terminal de referencia o tierra y la salida resultante puede obtenerse de cualquier salida con respecto a la referencia o como una señal flotante entre las señales de salida?

Amplificador diferencial

A la característica de los amplificadores diferenciales de poder amplificar señales de polaridad opuesta a las entradas al mismo tiempo que atenúa en gran medida las entradas de la misma polaridad, se le conoce como:

Rechazo en modo común

El análisis del amplificador operacional de ganancia constante y otras configuraciones del amplificador operacional se simplifican utilizando el siguiente concepto:

Tierra virtual

¿Cuál es la fórmula para determinar en decibeles la relación de rechazo en modo común?

Si el amplificador operacional es ideal, la ganancia de voltaje se calcula con la fórmula:

¿Cuál es la fórmula correcta para calcular el valor del voltaje de salida del siguiente amplificador operacional sumador?

Utilizando un amplificador operacional 347, determine la ganancia constante con los siguientes valores R1 de10 KΩ, Ro de 1 MΩ y el voltaje de alimentación del circuito de 10 y -10 volts

-100

¿Cuál es el tipo de compuerta lógica que efectúa la operación que se conoce como multiplicación?

Compuertas AND

¿Qué compuerta lógica tiene el propósito de determinar, cuando una o más de sus entradas son altas, proporcionar un alto en su salida para indicar esta condición?

Compuerta OR

¿Qué operación lógica realiza la compuerta OR?

Adición

Es la compuerta utilizada en sistemas de control industrial, en donde se requiere activar la función de salida, siempre que alguna de sus entradas sea activada:

Compuerta OR

En un circuito integrado (CI), ¿Con que nombre se le conoce al máximo número de entradas de la misma serie de familia de CI de la compuerta, que puede excitar un circuito lógico manteniendo sus niveles de salida?

Divergencia

¿Qué nombre recibe la gráfica que exhibe con precisión la relación de dos o más formas de onda respecto al tiempo?

Diagrama de sincronización

¿Cuáles son los dos componentes fundamentales de un circuito recortador?

Una resistencia y un diodo

¿Qué compuerta nos permite habilitar el paso de una señal de un punto a otro en cierto tiempo e inhibir el paso en otros instantes, como por ejemplo un sistema de alarma de cinturón de seguridad?

Compuerta AND

¿Qué dispositivo se utiliza principalmente para amplificar (incrementar en magnitud) la porción de la señal aplicada, que varía con el tiempo?

Transistor

Determinar el número oficial total de combinaciones de entradas binarias posibles para una compuerta AND de 8 entradas:

256

¿Cuál es el numero decimal mas grande que puede representarse en binario con 8 bits?

255

A qué tipo de compuerta se refiere la siguiente tabla de verdad?

Compuerta 0R exclusiva

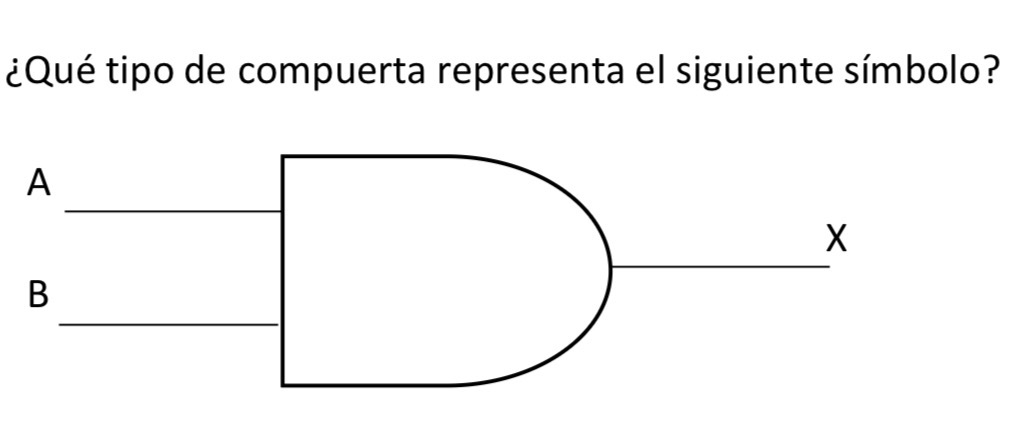

Compuerta AND

Compuerta OR

X = [𝑫 + (𝑨 + 𝑩)𝑪] ∗ 𝑬

Qué tipo de compuerta es la adecuada para obtener la salida X de la figura, si se tienen las entradas A y B.

Compuerta OR

Determine el valor decimal del valor binario fraccionario 0.1011

0.6875

Compuerta lógica utilizada en alarmas de seguridad

OR

Si en dos circuitos en paralelo que funcionan correctamente, cuando sus entradas son iguales sus salidas son iguales, en caso contrario cuando uno de los dos falla sus salidas son alternadas. ¿Qué compuerta lo comprueba?

NOR Exclusiva

En esta compuerta lógica cuando una o las dos entradas son bajas, la salida es alta.

Compuerta NAND

Compuerta lógica con la propiedad que cuando ambas entradas sean 1 la salida será 1, en caso contrario será 0.

AND

Cuál es la compuerta universal?

NAND y NOR

Un FF S-R se construye con 2 compuertas, cuáles son?

NOR

Está compuerta se puede utilizar con un sencillo circuito de diodos.

OR

Un BIT es: ?

Un dígito binario, 0 ó 1
