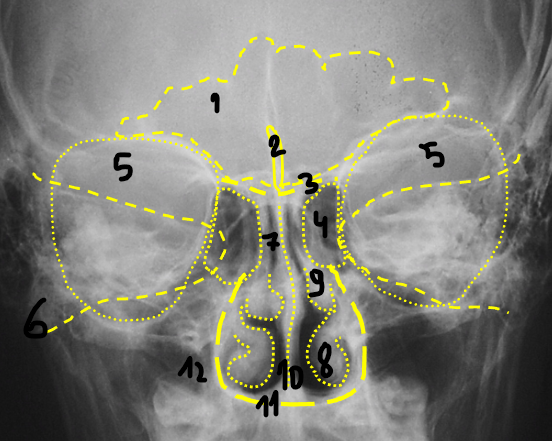

radiologie NKO P lijn verstraete

1. frontale sinus

2. crista galli

3. lamina cribrosa

4. ethmoïdale sinussen

5. orbita

6. pars petrosa

7. neusholte

8. concha nasalis inferior

9. concha nasalis media

10. os vomer

11. palatum durum

12. cavum nasi

welke soort opname voor wat

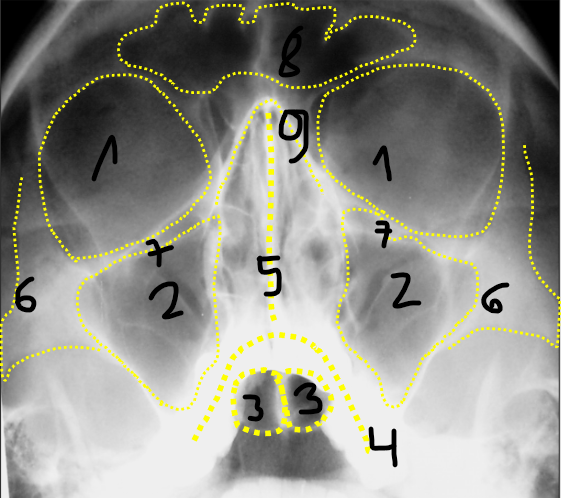

waters opname neus - kin

je ziet beter de maxillaire sinus

1. orbita

2. maxillaire sinussen

3. sphenoïdale sinussen

4. processus alveolaris maxilla

5. vomer

6. os zygomaticum

7. canalis infraorbitalis

8. sinus frontalis met septum in

9. os nasalia met calcium is wit en zeer hard

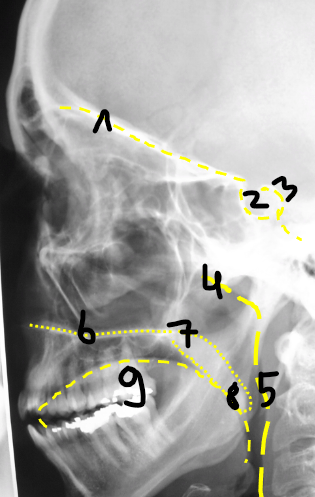

1. voorste schedelgroeve dak van neusholte

2. sella turcica

3. dorsum van sella turcica

4. nasopharynx

5. oropharynx

6. palatum durum

7. weke verhemelte

8. uvula

9. tong

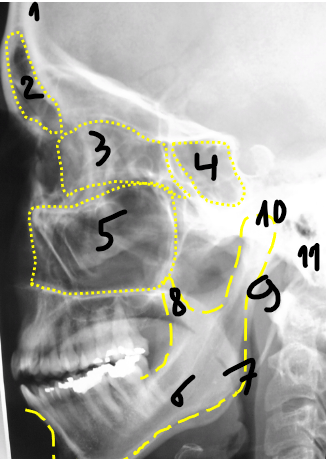

1. tabula externa beenmerg en tabula interna

2. sinus frontalis

3. ethmoïdale sinus wit omdat het veel bot bevat

4. sphenoïdale sinus

5. maxillaire sinus li en re

6. mandibula

7. angulus mandibulae

8. processus coronoïdeus

9. collum mandibulae

10. caput mandibulae

11. uitwendige gehoorgang met lucht

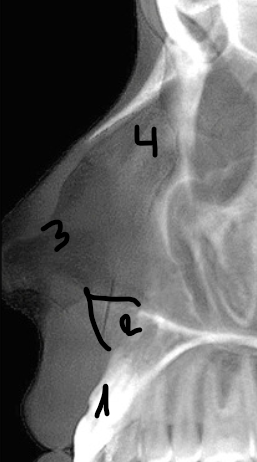

1. snijtanden

2. spina nasalis anterior

3. kraakbeen neus

4. ossa nasalia

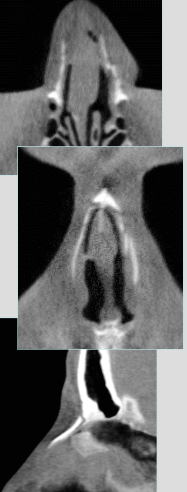

cone beam CT van ossa nasalia

bovenste is transversaal

middenste is coronaal

onderste is sagittaal

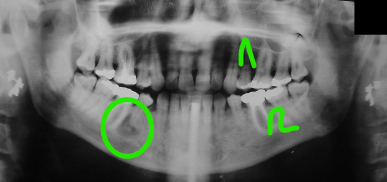

ortho - pan - tomogram

gebogen röntgenplaat beweegt je krijgt een beeld dat opengerokken is

1. maxilla

2. mandibula

3. cyste is cirkel

verschil tussen CT en Cone Beam CT

CT = vlakke straal en salami terwijl cone beam CT is een detector dat draait rond de pt

conus = kegel vormige röntgenstralen

maakt 100 projectie fotos

echt CT ook veel meer straling dan cone beam CT

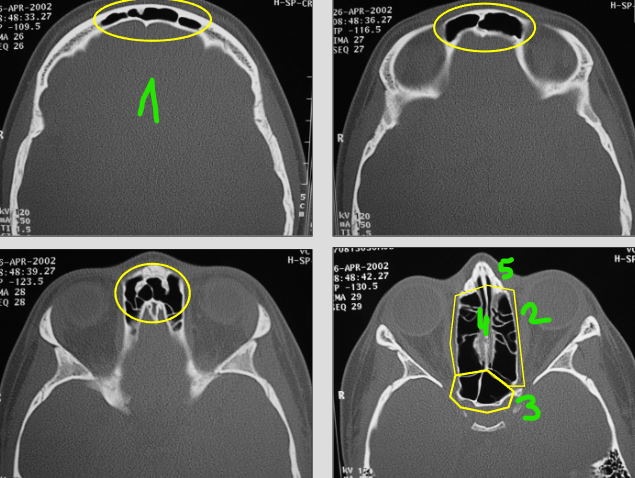

1. frontale sinus

2. ethmoidale sinus

3. sphenoidale sinus

4. os vomer

5. ossa nasalia met lucht

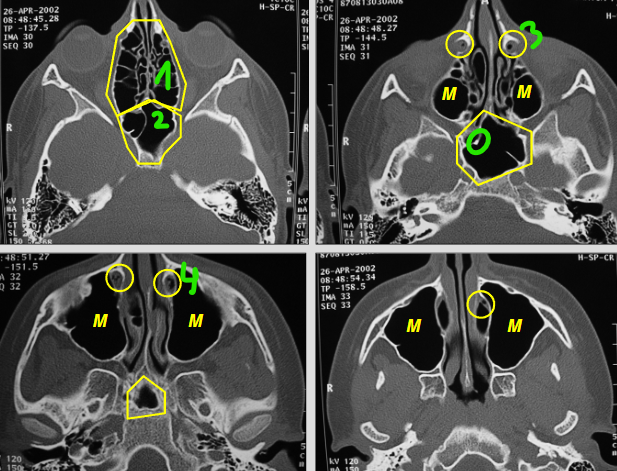

1. ethmoidale sinus

2. sphenoidale sinus met septum

3. saccus nasolacrimalis

4. ductus nasolacrimalis

groen bolletje is een crista

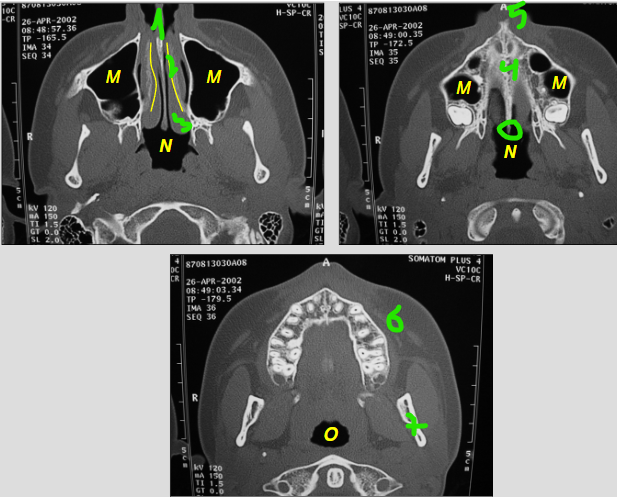

M = maxilla

1. os vomer

2. bot

3. concha nasalis inferior

4. palatum durum

5. spina nasalis anterior

6. processus alveolaris

7. mandibula

N = nasopharynx

O = oropharynx

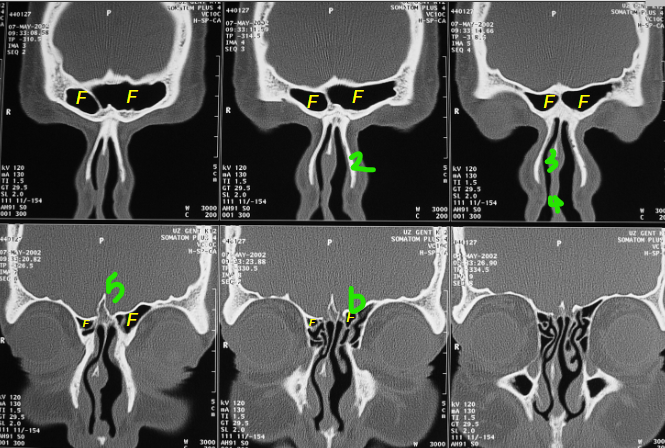

F sinus frontalis

2. ossa nasalia

3. os vomer

4. kraakbeen

5. crista galli

6. lamina cribrosa

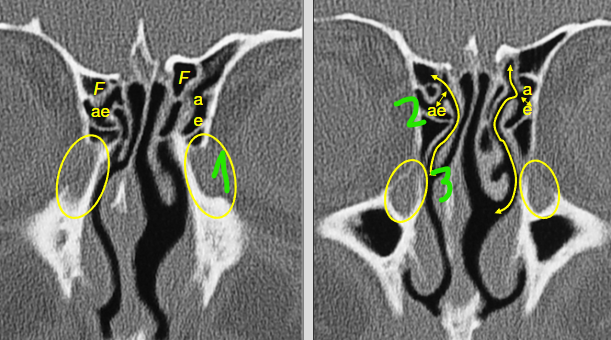

1. saccus nasolacrimalis

2. uitmonding van de anterieure ethmoidale sinus = klein

3. uitmonding van de frontale sinus

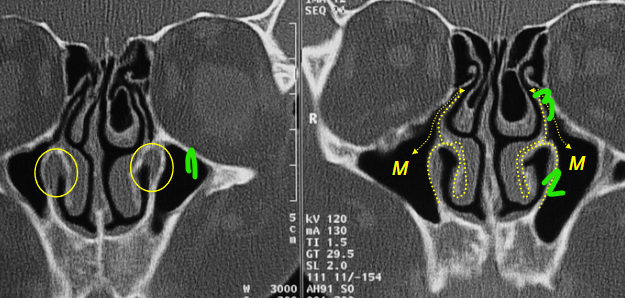

1. ductus nasolacrimalis onder de onderste neusschelp

2. mediale wand van de maxillaire sinus M

3. processus uncinatus

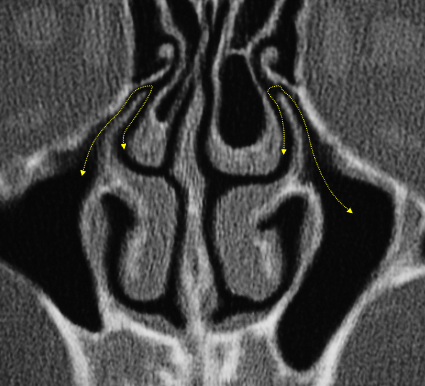

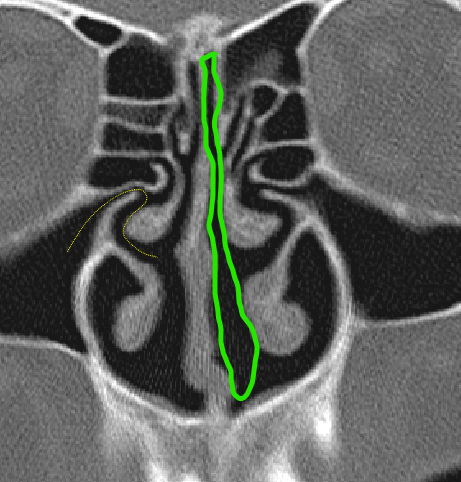

pijltjes = osteo meatale complex = zeer nauwe drainage van de maxillaire sinus

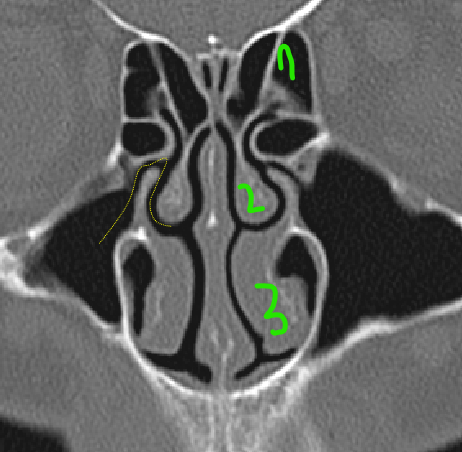

1. ethmoidale sinussen

2. concha nasalis media

3. concha nasalis inferior

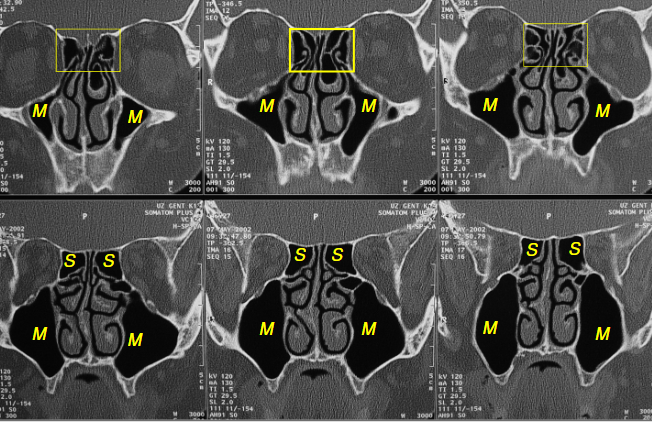

neusholte

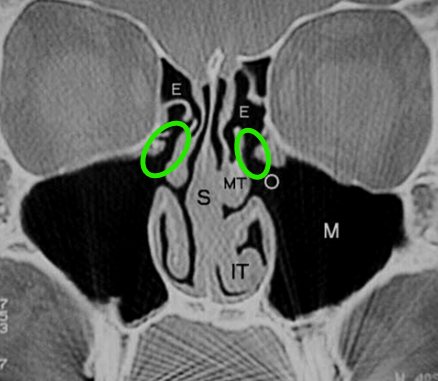

M = maxillaire sinus

rechthoek is ethmoïdale sinus

S = posterieure ethmoïdale sinus niet echt sphenoïdale sinus

S = sphenoïdale sinus

Ch = choanae

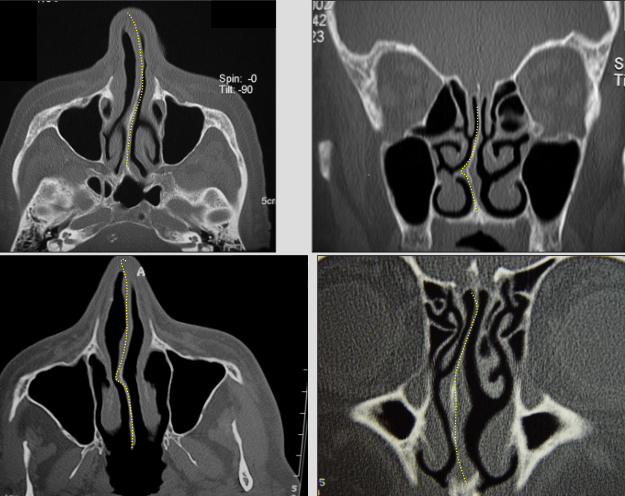

overal neusspetum

bot is wit

kraakbeen is grijs

sinusitis?

VRAAG JE NOOIT EEN FOTO VOOOOOOOR!

poliep is maxilla sinus

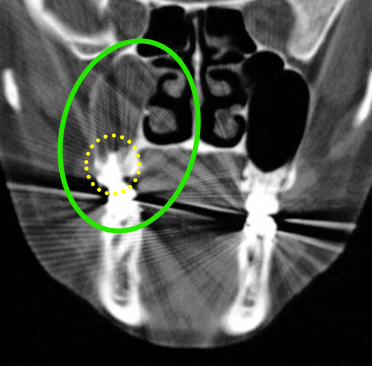

tandwortel en gesluierde sinus = verhaal van kip en het ei

wat was er eerst

• ofwel sinusitis die tandwortel aantastte

• of rotte tand die sinusitis heeft veroorzaakt

processus uncinati zijn weg

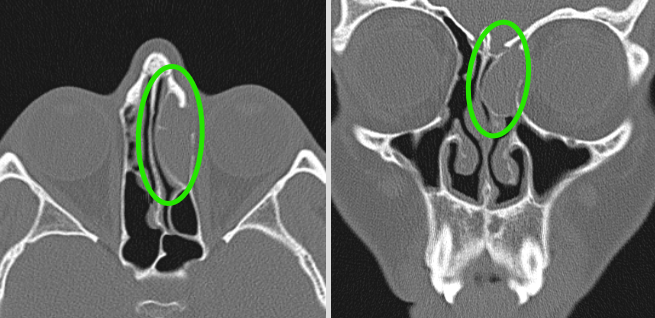

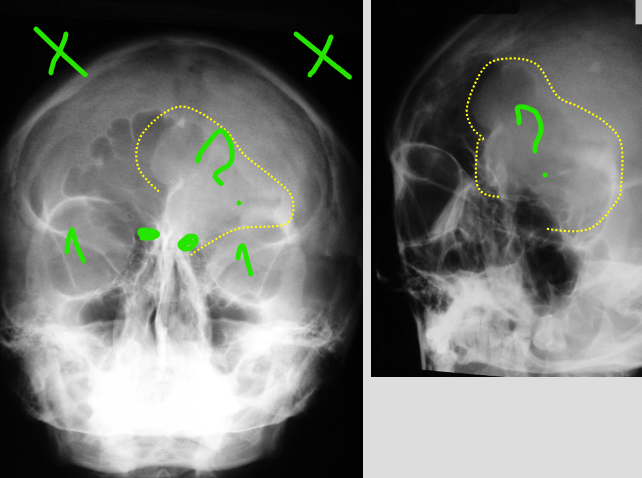

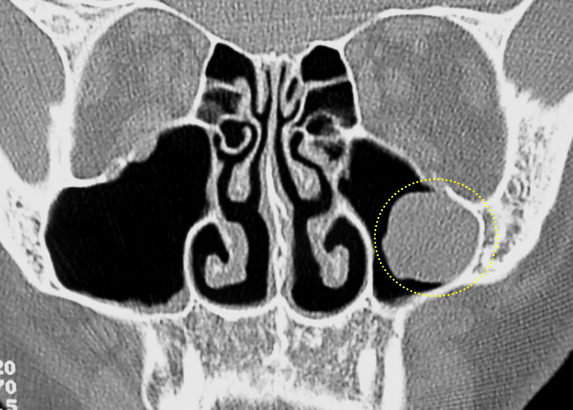

mucocele van linker ethmoidale sinus

monding is verstopt waardoor mucosa secreet blijft maken : groeiende snotbal

—> sluiering van sinus

expansie en bowing + verdunning van de beenlamellen

vooral in frontaal dan ethmoidaal dan maxillair dan sphenoid

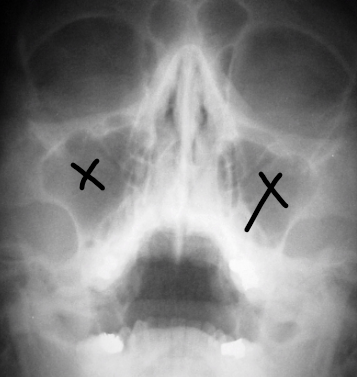

pt kijkt naar jou dus kruisje 1 rechts kruisje 2 links

? = mucocele die groeit

bolletje zijn ethmoidale sinussen

1 = orbita

linker mucocele in de ethmoidale sinus

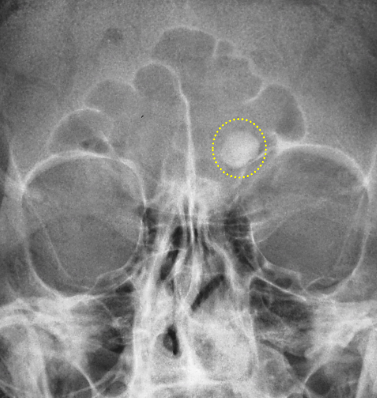

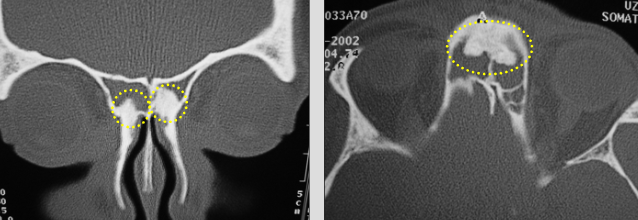

osteoom is goedaardig

osteoom aan uitmondingen van de sinussen geeft sinusitis

welke soort scan voor sinustumoren?

een MR!!!!

MR voor sinustumor!!!!

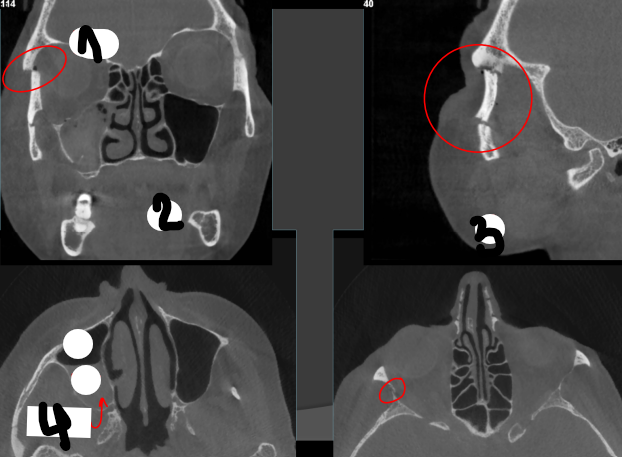

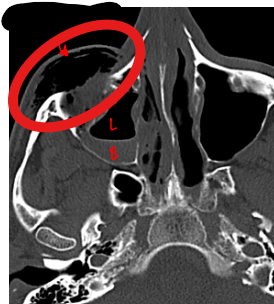

zygoma fractuur

1. zygoma fractuur

2. coronale snede

3. sagittale snede

4. maxillaire sinussen met lucht vocht niveau

vooral CT!

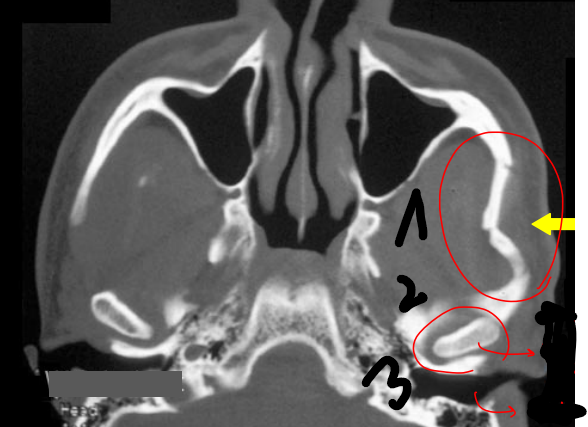

1. zijdelingse slag

2. temporomandibulair gewricht

3. uitwendige gehoorgang

wat is een blow out fractuur en welke scanner?

CT

vuitslag op de orbita waardoor de orbitabodem breekt

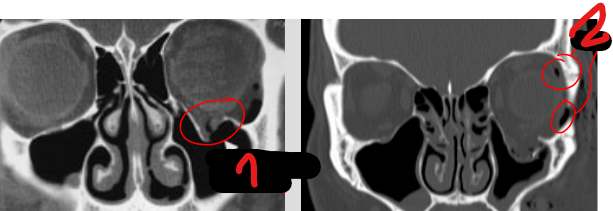

1. orbitabodem komt naar beneden

2. lucht van de maxillaire sinus door gat in de orbita

breuk van de orbitabodem

• weke delen : de n infraorbitalis zit vast samen met de rectus spier

sneeuwkraken

lucht dat vastzit onder de wang

wat is dit

temporomandibulaire junctie

in fossa condylaris

1. caput mandibulae

2. collum mandibulae

3. ramus mandibulae

fractuur collum mandibulae door asymmetrische kracht

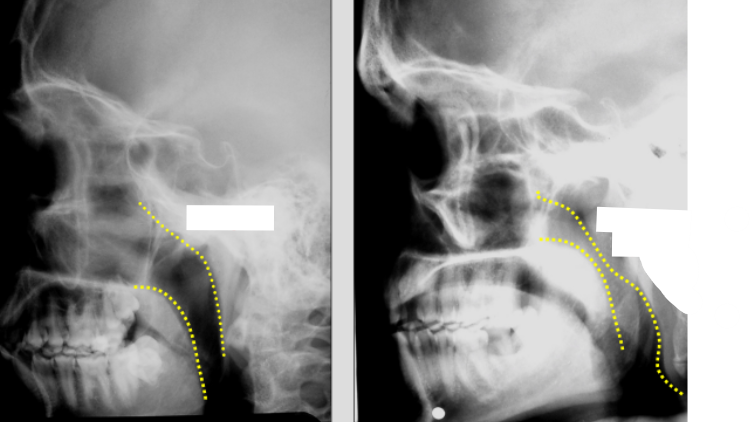

wat is dit en wat is het verschil

weke delen opname van de pharynx via CT

links normale pharynx

rechts zwelling van de tonsilla faryngea —> vernauwing

voor wat doen we een videofluoroscopie en hoe?

kijken naar slikstoornis dysfagie

slikken met barium

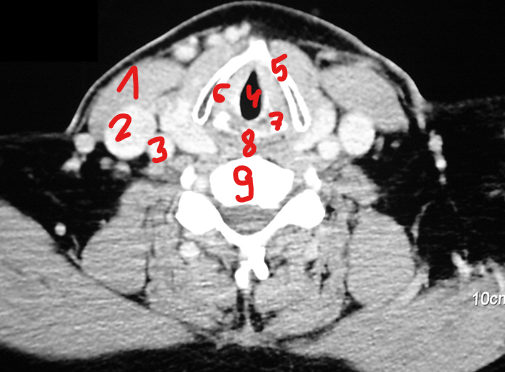

1. sternocleidomastoideus

2. V jugularis

3. a carotis communis

4. stempleet

5. cartillago thyroïdea

6. stembanden

7. cartillago arythenoïdea

8. cartillago cricoïdea

9. cervicale wervelzuil

eerstelijns beeldvormingstechniek van de hals?

echografie

• bloevaten

• massa (cyste schildklier en lymfeklieren)

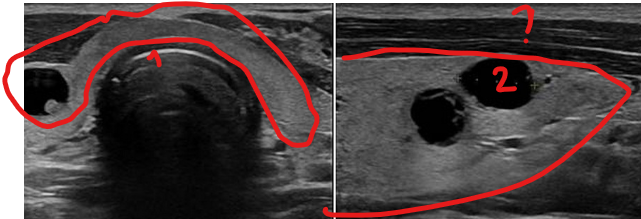

omlijnde is de schildklier

foto 1 is dwars

foto twee ? is sagittaal

1. trachea

2. cyste in schildklier volledig zwart op echo

voorbeeld van een benigne massa in de schildklier (echo)

solide massa met vascularisatiepatroon!

• punctie om te kijken of het benigne of maligne is

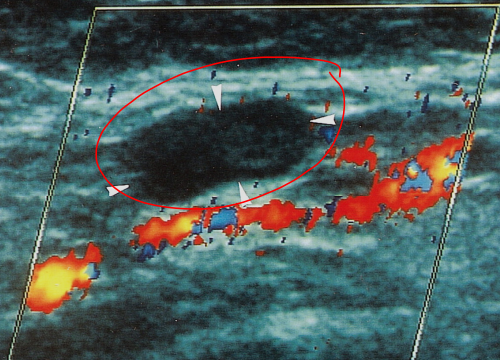

echo vergrote lymfeklier in de hals

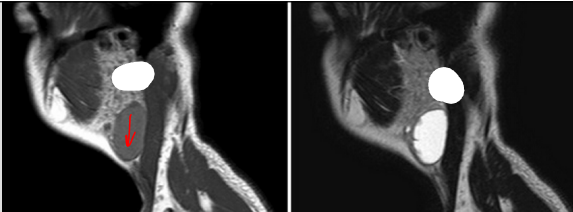

tweede kieuwboogcyste genomen door MR foto 1 T1 foto 2 T2

wat is de eerste keus voor visualisatie van speekselklieren????!

ECHO

drie speekselklieren en hun opbouw + bel zaken

1. glandula parotis

   1. opp deel

   2. diep deel

   3. tussen de nervus facialis

   4. ductus van stenon

2. glandula mandibularis

   1. ductus van Wharton

3. lingualis

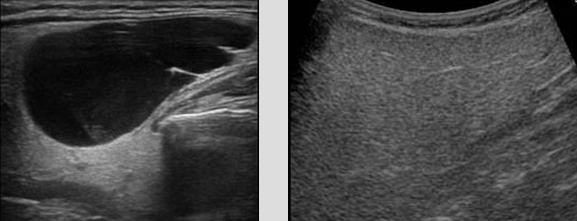

wat zie je verschil links en rechts

links = cyste van de parotis met akoestische versterking

rechts een diffuse zwelling (bof)

abces is eerder troebel (pus) cyste is volledig zwart

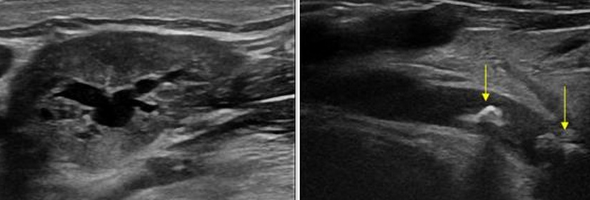

verschil links en rechts

links ductus van wharton met zwelling

rechts stenen!!!!! wit op echo

tweede keus voor weergave van speekselklieren?

radiografie Rx

massa in de speekselklier echo

BIj wat gebruiken we een CT in het oor - os petrosum

1. luchthoudende mastoidcellen

2. middenoor

   1. stapes = hamer

   2. incus = aambeeld

   3. malleus = stijgbeugel

3. binnenoor

   1. cochlea en vestibulum

   2. semicirculaire kanalen

voor wat gebruiken we MRI in het oor

binnenoor : cochlea en vestibulum + semicirc kanalen

n VII en VIII

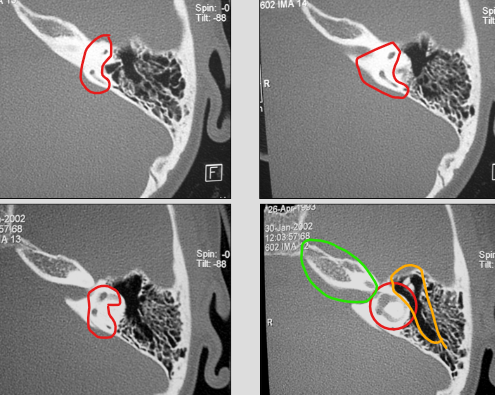

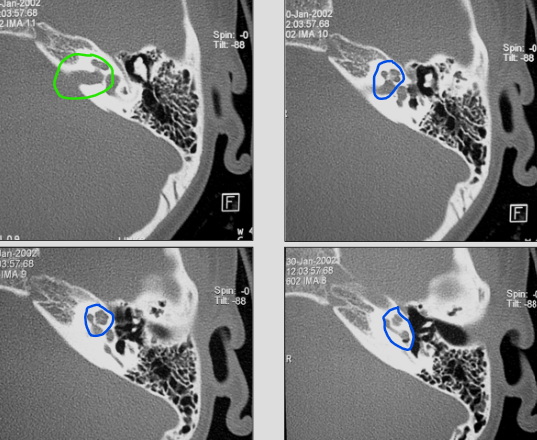

luchthoudende mastoïdcellen CT

rood = semicirculaire kanalen

groen = binnenoor

geel = middenoor

groen = porus acousticus internus

blauw = slakkenhuis

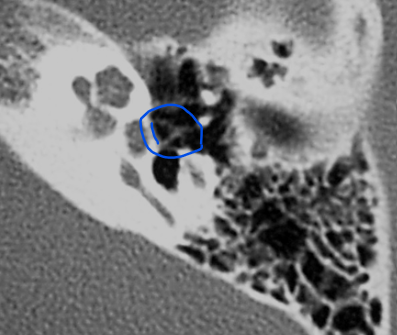

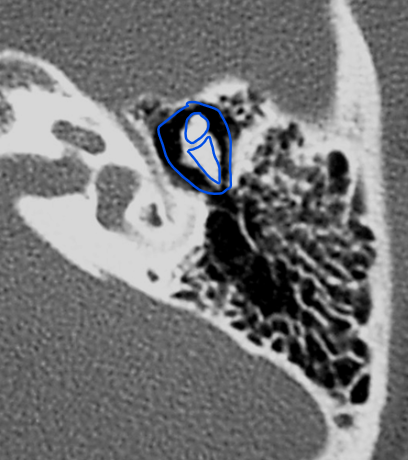

ijsje in het middenoor

bol = hamer = maleus

hoorn = aambeeld = incus

stijgbeugel is stapes

stapes stijgbeugel klopt op ovale venster (lijntje)

ook nog slakkenhuis te zien

flinterdun trommelvlies eindigen gehoorgang naar buiten toe op meatus acousticus externus

daarvoor temporomandibulair gewricht (blauw)

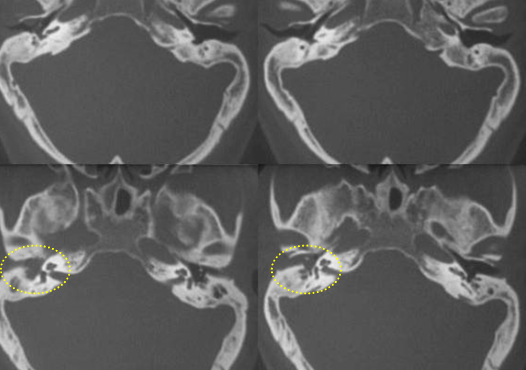

wat voor fractuur van de schedelbasis os temporale

CT SCAN

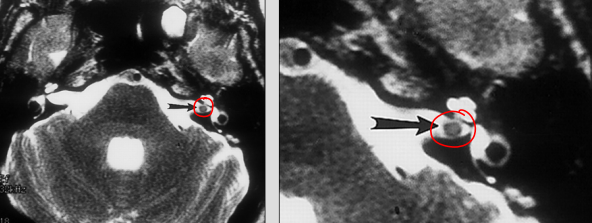

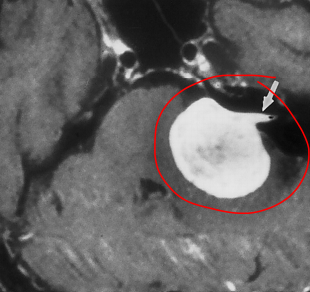

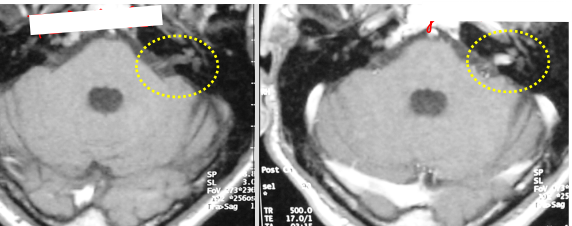

wat is dit en welke beeldvorming???

acousticus neurinoma = vestibulair schwannoma

altijd een MRI!!!!!!

evenwicht en gehoorstoornis door proliferatie van schwann cellen

acousticus neurinoma

verstibulair schwannoma

acousticus neurinoma = vestibulair schwannoma

foto 1 is T1 zonder Gd foto 2 is met Gd (kleurt dan wit aan)

cholesteatoma met CT

chronische infectie van een keratine propje : gat in bot en drukt op structuren in de omgeving

diffuus MRI van cholesteatoma

hoog signaal want H2O staat vast

watersopname

occipitaal mentaal

• neus kin

• maxillaire sinussen

RX

caldwell opname

occipitaal frontaal

neus voorhoofd

Rx

wanneer wel foto voor sinusitis en welke beeldvorming

als het chronisch is

• therapieresistent

• allergie

• cone beam CT of CT

je ziet mucosale zwelling

le fort fracturen

fracturen in de maxilla

CT!!!!

le fort fractuur I

alveolaire boog

le fort fractuur II

neusbenen en neus mee

le fort fractuur III

oogkassen en de zygoma
