Wytrzymałość materiałów III semestr laboratoria

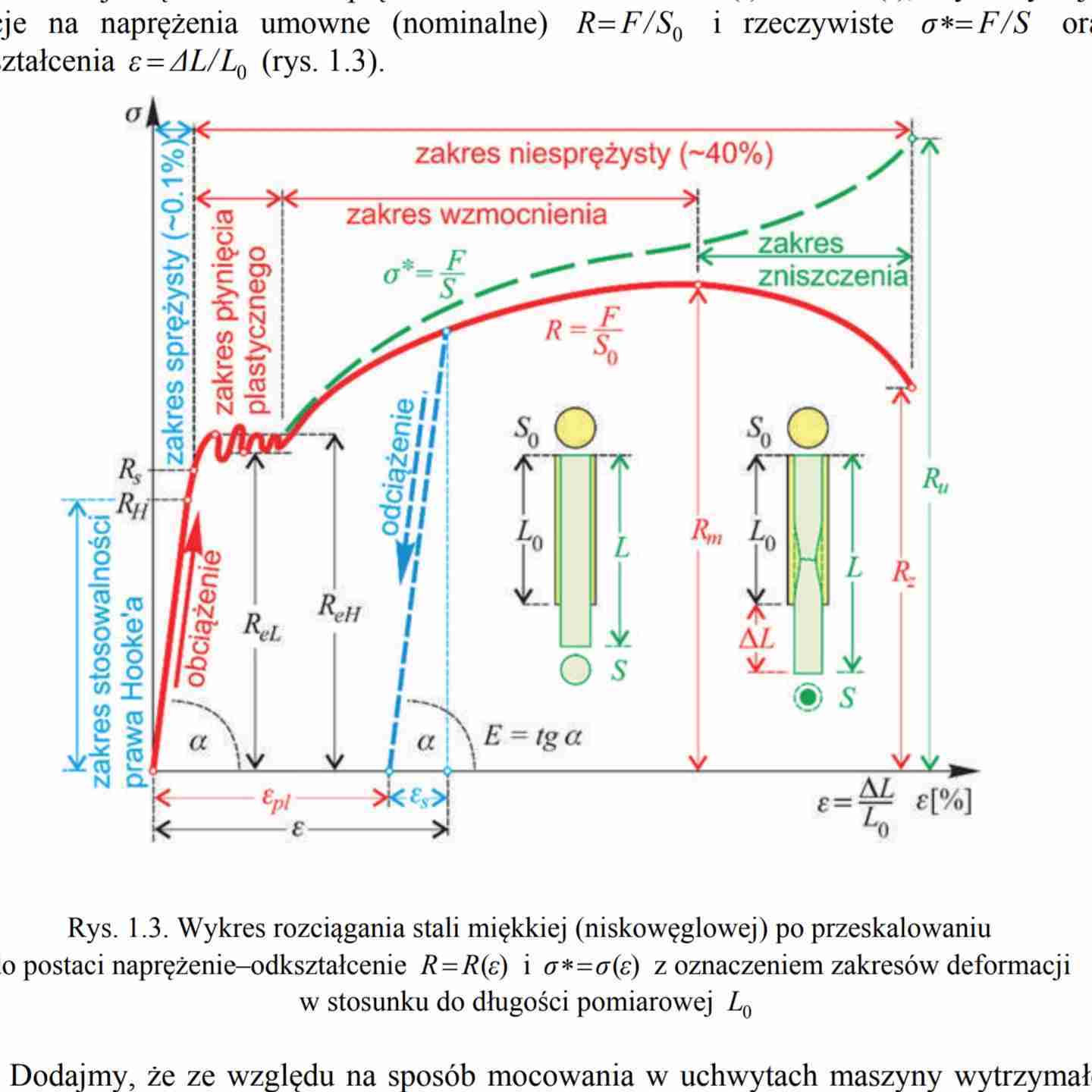

Wykres statycznej próby rozciągania

σ

Naprężenia normalne

σ=F/Sn

ε

Wydłużenie [%]

Rh

Granica stosowalności prawa hooke’a

E

Moduł Younga

Rsp

Granica sprężystości

Reh/Rel

Górna/dolna granica platyczności

Rm

Wytrzymałość materiału na rozciąganie (punkt wystąpienia siły maksymalnej)

E dla stali

Moduł Younga dla stali = 2.02 • 10⁵ Mpa

Re0.2

Umowna granica plastyczności Re0.2 to naprężenie przy którym próbka rozciąga się trwale o 0.2%

Re0.2 = F0.2/S0

Rsp0.05

Umowna granica sprężystości przy której próbka odkształca się trwale o 0.005%

Rsp = F0.05/S0

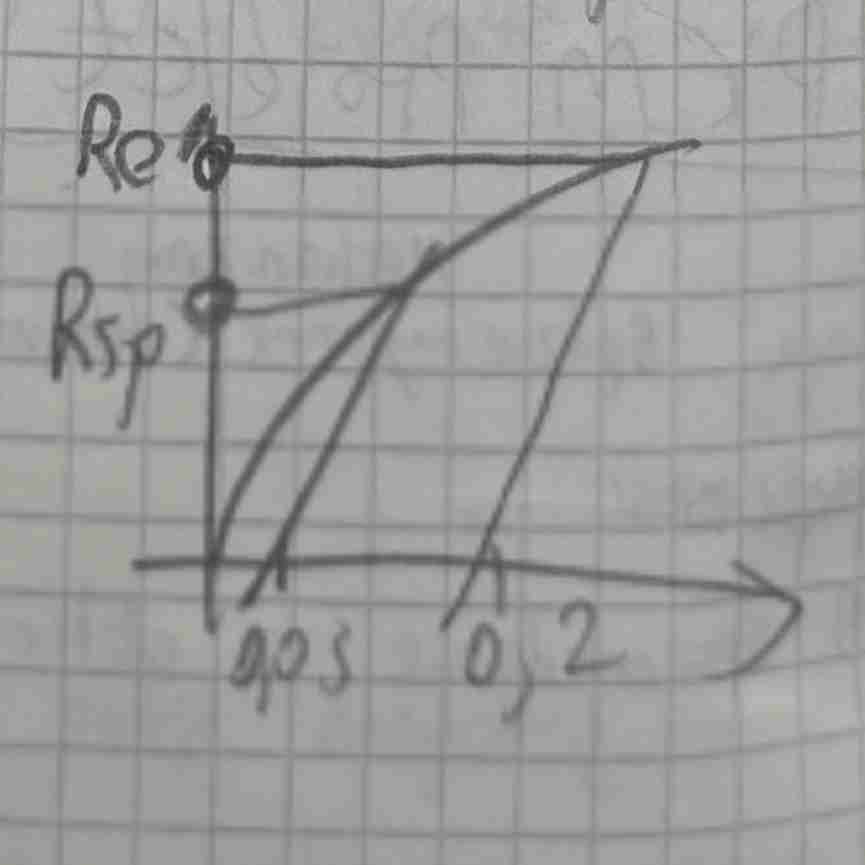

Graficzne wyznaczenie granicy plastycznosci i sprężystości

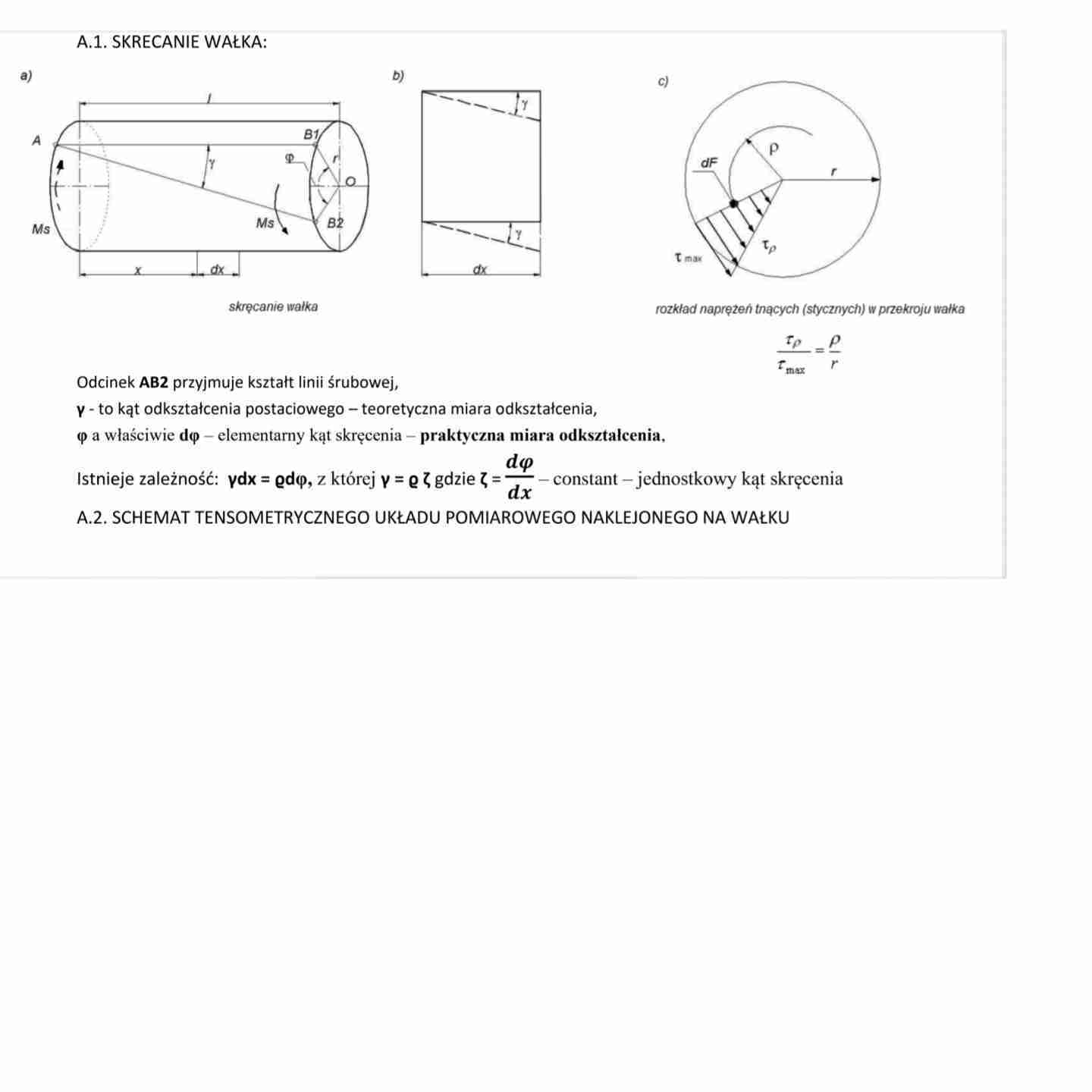

Skręcanie wałka

τ=G•γ

Jakie są stałe materiałowe?

E - moduł Younga E = σ/ε 2.1•10⁵ MPa dla stali

V - liczba Poissona 0,2-0,23 żeliwo; 0,27-0,3 stal; 0,32-0,34 alu

G - moduł Kirchhoffa G = E/2(1+V); 80GPa dla stali

Materiały izotropowe/anizotropowe

Materiały izotropowe to materiały o tych samych stałych materiałowych i innych fizycznych we wszystkich kierunkach (metale), a anizotropowe o różnych (drewno, kompozyt)

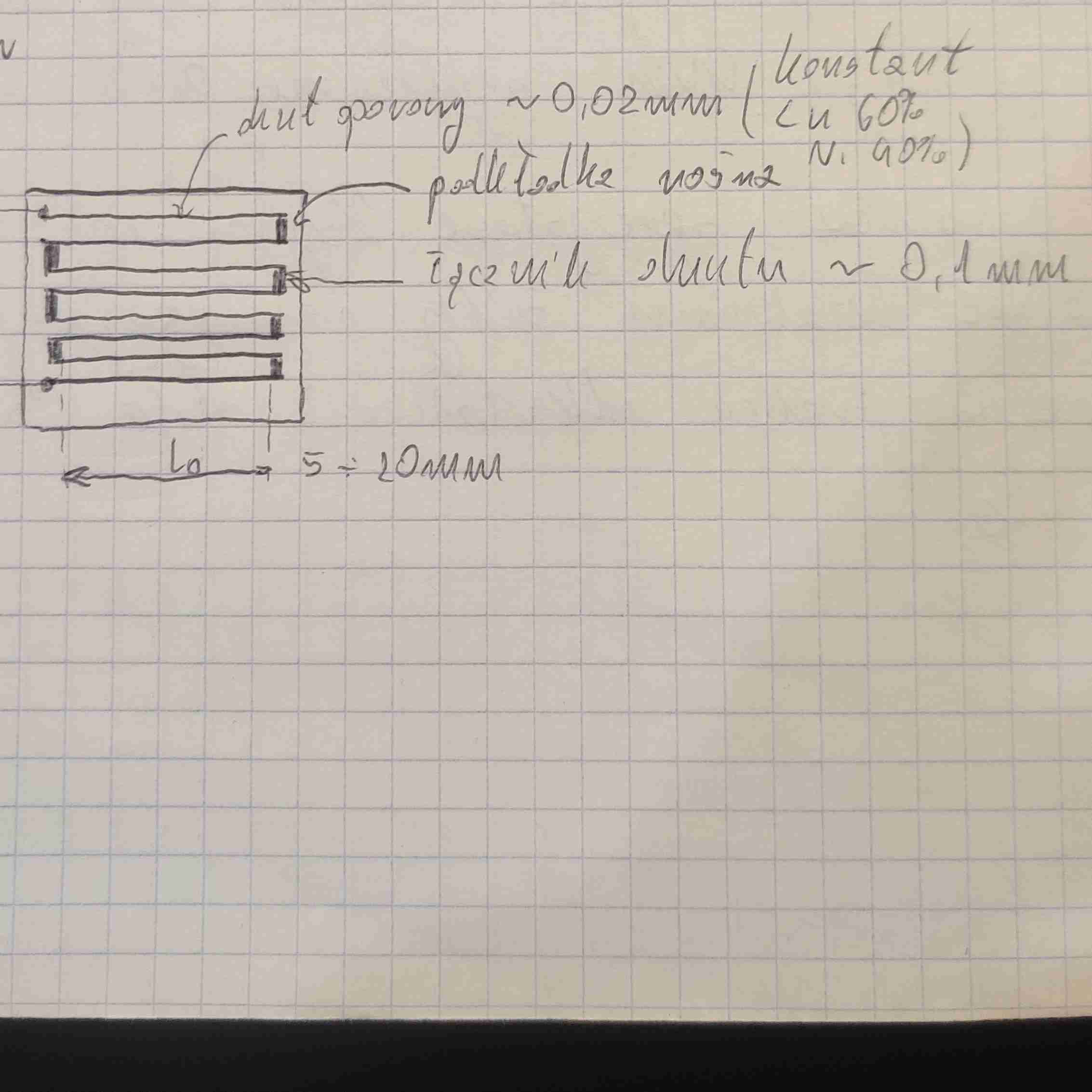

Tensometr
