kõik koos ! fmp tase küsimused 1-9

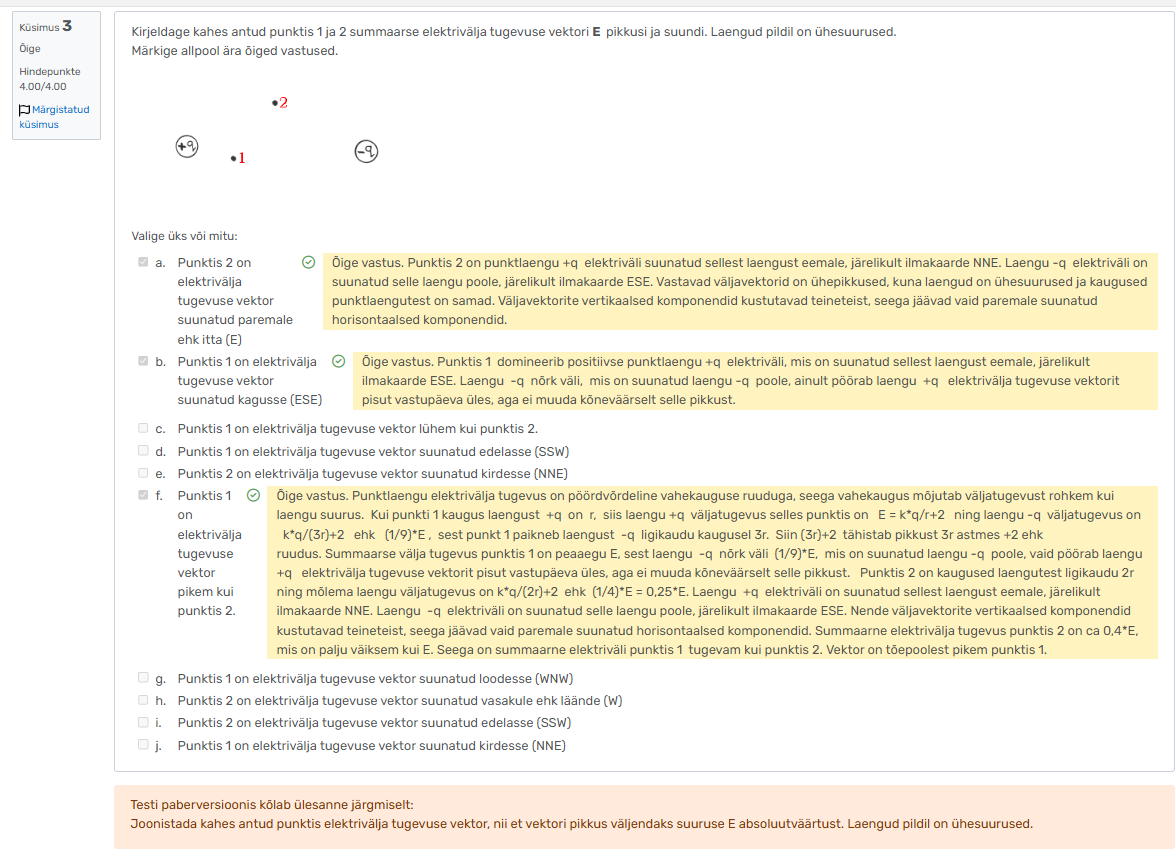

Joonistada kahes antud punktis elektrivälja tugevuse vektor nii, et vektori pikkus väljendaks suuruse E absoluutväärtust. Laengud pildil on ühesuurused.

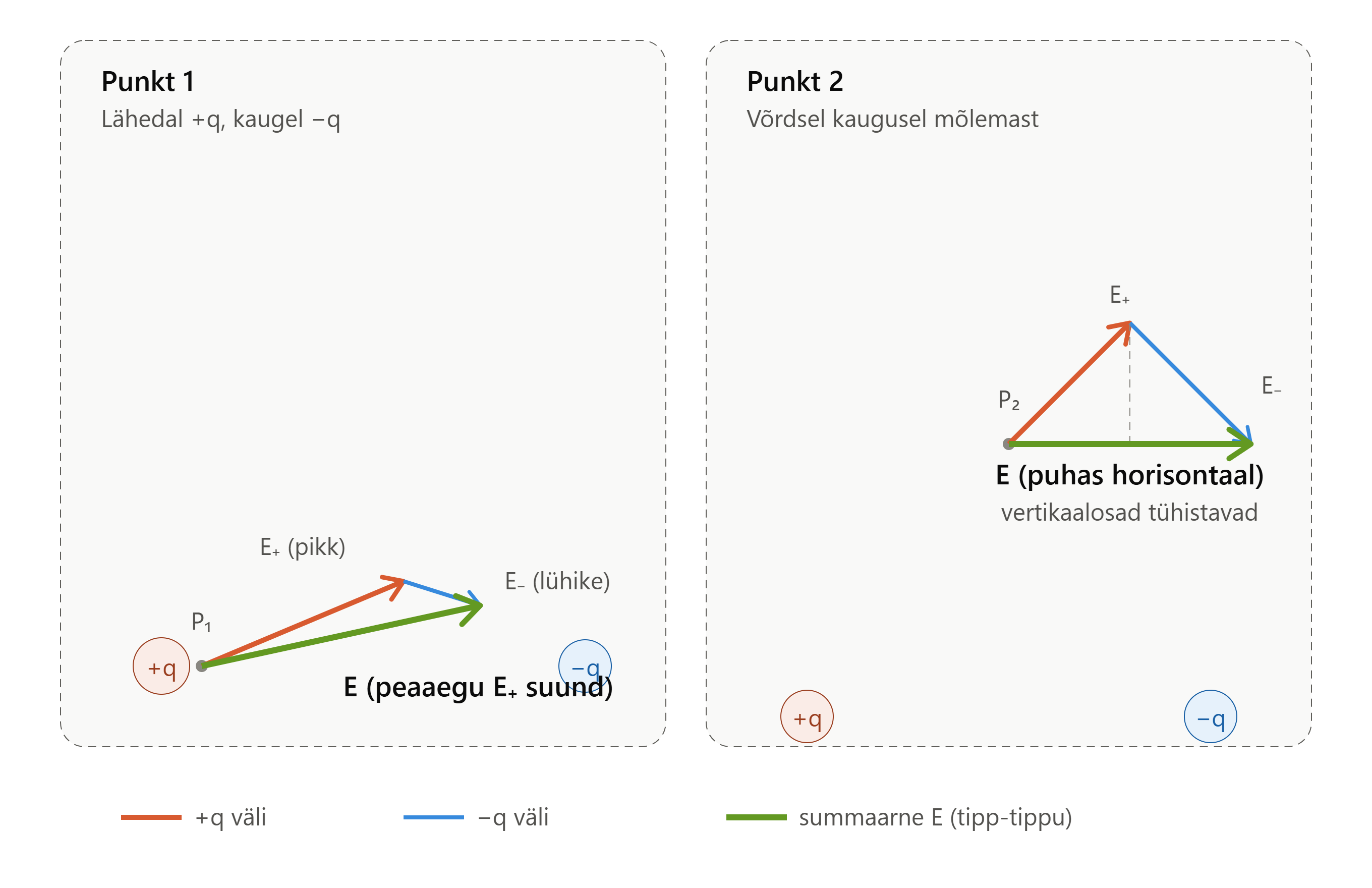

Üldpõhimõte on jälle superpositsioon — iga laeng loob oma välja, liidad need kokku vektoritena. Erinevus varasemate ülesannetega on siin see, et laengud pole enam sama kaugel punktist, mistõttu tuleb ka kaugust arvesse võtta, mitte ainult suunda.

Paberil lahendamise üldmeetod (5 sammu):

1. samm — mõõda kaugused ühikutes
Vali joonisel üks "mõõtühik" (nt lühim kaugus laengust punktini) ja väljenda kõik teised kaugused selle kordsetena. Nii ei pea sa teadma tegelikke sentimeetreid — piisab suhtest.

2. samm — joonista iga laengu väli eraldi
Igast punktist joonista kaks väikest vektorit:

• vektor +q-st: osutab laengust eemale

• vektor –q-st: osutab laengu poole

3. samm — võrdle pikkusi valemiga E ∝ 1/r²
Kuna mõlema laengu suurus on sama, piisab kauguse võrdlusest. Kui üks laeng on kolm korda kaugemal, on tema väli 9 korda nõrgem (3² = 9). See on kõige tähtsam trikk — kaugem laeng "kaob" arvutuses peaaegu olematuks.

4. samm — lahuta komponentideks ja liida
Jaga kumbki vektor horisontaal- ja vertikaalosaks (x ja y), seejärel liida x-id omavahel ja y-id omavahel.

5. samm — pane kokku lõppvektor
Summeeritud x ja y annavad tulemusvektori suuna (ilmakaar) ja pikkuse.

---

Rakendus punktile 1 (lähedal +q-le, kaugel –q-st):

• +q on lähedal → kaugus r → väli E (täisväärtus, osutab eemale ehk umbes itta/kagusse)

• –q on kaugel → kaugus ≈3r → väli ≈ (1/9)·E (osutab –q poole, veidi vastupäeva kallutades)

Kuna nõrgem vektor (1/9 E) ainult kallutab veidi suunda, aga ei muuda pikkust oluliselt, jääb tulemus:

• suund: peaaegu +q oma väli suund, veidi kallutatud → kagusse (ESE)

• pikkus: umbes 0,89·E (peaaegu terve E)

Rakendus punktile 2 (ülal, laengutest ligikaudu võrdsel kaugusel ≈2r):

• +q väli: osutab eemale → suunaga üles-paremale (NNE)

• –q väli: osutab laengu poole → suunaga alla-paremale (ESE)

Kuna mõlemad on samal kaugusel (2r), on nende pikkused võrdsed → vertikaalsed komponendid (üles/alla) kustutavad teineteist täpselt ära, alles jäävad ainult paremale suunatud (idapoolsed) horisontaalkomponendid.

• suund: puhas ida (E)

• pikkus: kumbki vektor eraldi ≈ (1/4)·E, kokku horisontaalselt ≈ 0,4·E

Võrdlus: 0,89·E (punkt 1) > 0,4·E (punkt 2) → punkt 1 vektor on pikem.

---

Kiirem "graafiline" variant paberil (kui trigonomeetria on liiga aeganõudev):

Joonista lihtsalt kaks nooljoont igast laengust igasse punkti, pikkusega ligikaudu pöördvõrdeline kauguse ruuduga (mõõda joonlauaga kaugused, siis skaleeri: lühem kaugus = pikem nool, kasutades r² suhet). Aseta noolte otsad kokku (üks noole ots teise alguseks) ja tõmba lõppvektor esimese alguspunktist teise otsani — see annab visuaalselt õige suuna ja ligikaudse pikkuse, ilma valemeid välja kirjutamata.

Õiged vastused olid: a, b, f — täpselt need, mis eeltoodud arvutus kinnitab.

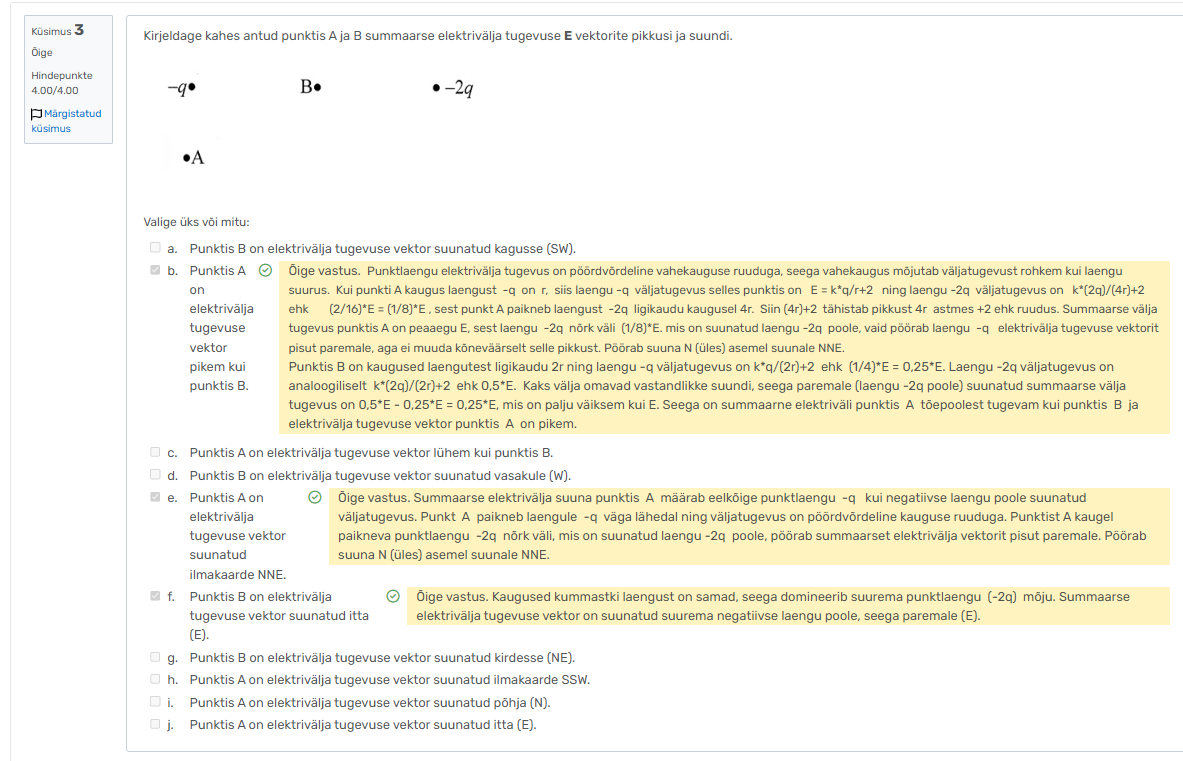

Joonistada kahes antud punktis elektrivälja tugevuse vektor nii, et vektori pikkus väljendaks suuruse E absoluutväärtust. Laengud pildil on ühesuurused.

Loogika lühidalt:

Punkt A (vahetult +q kõrval, aga kaugel +2q-st):

• +q on väga lähedal A-le — kuigi laeng on väiksem, annab lähedus tohutu eelise (väli ∝ 1/r²).

• +2q on palju kaugemal — kuigi laeng on kaks korda suurem, kaotab ta kauguse tõttu palju rohkem tugevust.

• Tulemus: +q "võidab" selgelt. Kuna A on +q-st läänes, on väli suunatud läände (W) — see on f.

• Kuna võitja komponent on nii domineeriv (lähedus kaalub laengu vahe üles mitmekordselt), on kogu vektor väga pikk — pikem kui B-s — see on g.

Punkt B (mõlemast laengust suhteliselt sarnasel kaugusel, allpool):

• Kuna kaugused on nüüd enam-vähem võrdsed, ei domineeri kumbki laeng enam nii jõuliselt — +2q on siiski veidi tugevam (suurem laeng), aga mitte enam ülekaalukalt.

• Mõlemad laengud asuvad B-st põhja pool, seega mõlema välja lõunasuunaline komponent liitub (mõlemad "tõukavad" B-d lõunasse).

• Idasuunaline (+2q) ja läänesuunaline (+q) komponent osaliselt tühistavad, aga kuna +2q on tugevam, jääb veidi ida üle.

• Tulemus: valdavalt lõuna, veidi ida — see ongi kagu (SSE), vastus b.

Peamine õppetund: lähedus võidab peaaegu alati laengu suurust, sest väli kahaneb kauguse ruuduga, mitte lineaarselt. Seetõttu on väike laeng väga lähedal tihti tugevam kui suur laeng kaugel.

Joonistada kahes antud punktis elektrivälja tugevuse vektor nii, et vektori pikkus väljendaks suuruse E absoluutväärtust. Laengud pildil on ühesuurused.

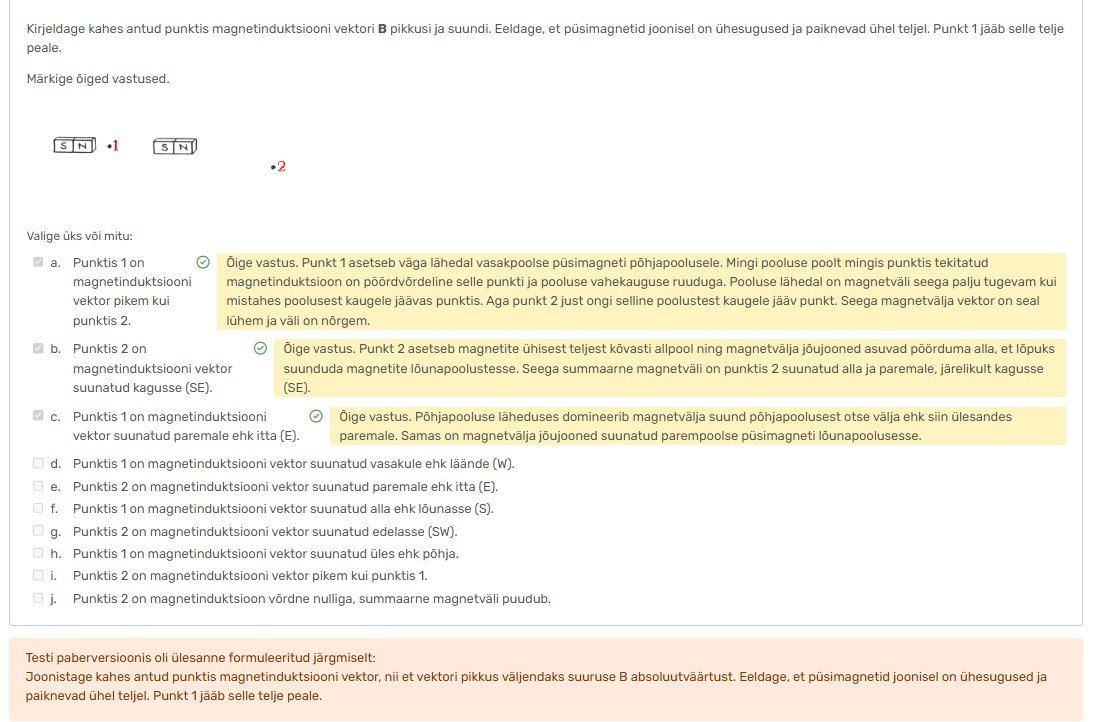

Joonistada kahes antud punktis elektrivälja tugevuse vektor nii, et vektori pikkus väljendaks suuruse E absoluutväärtust. Laengud pildil on ühesuurused.

Mida peaksid eksamil joonisele märkima:

Punktis 1 — joonista vektor, mis on pikem ja osutab edelasse (SW) ehk alla-vasakule (~45° nurga all).

Punktis 2 — joonista vektor, mis on lühem ja osutab otse alla, lõunasse (S) (puhtvertikaalne).

---

Lühike põhjendus, mida kirja panna (2-3 lauset kummagi punkti kohta):

Punkt 1:
"Punkt 1 asub +q-le väga lähedal, –q-st aga kaugel. Kuna väli kahaneb kaugusega ruutsõltuvuses, domineerib lähedane +q täielikult. Vektor osutab seetõttu peaaegu täpselt +q-st eemale suunas (SW), ja on pikkuselt suurim mõlemast vektorist."

Punkt 2:
"Punkt 2 asub mõlemast laengust võrdsel kaugusel. Mõlema laengu väljad on seega võrdse pikkusega. Horisontaalsed komponendid (üks vasakule, teine paremale) tühistavad teineteist täielikult, jäävad ainult vertikaalsed (alla suunatud) komponendid — seega on tulemvektor suunatud puhtalt lõunasse ja lühem kui punktis 1."

---

Kuidas seda joonisele täpselt kanda (praktiline nipp):

1. Vali kindel joonepikkuse ühik (nt 1 cm = teatud väljatugevuse ühik).

2. Punktis 1 tõmba pikem nool suunaga u ~45° alla-vasakule (SW).

3. Punktis 2 tõmba lühem nool suunaga otse alla (S) — täpselt vertikaalselt.

4. Kontrolli visuaalselt: punkti 1 nool peaks olema selgelt pikem ja kaldu, punkti 2 nool lühem ja täpselt vertikaalne — see visuaalne erinevus ongi see, mida hindaja kontrollib.

Meeldejätmise reegel: kui punkt on ühele laengule palju lähemal, "kaldub" vektor selle laengu suunas kõrvale (siin SW). Kui punkt on mõlemast võrdsel kaugusel, jääb alles ainult see suund, mille poolest laengud kokku lepivad (siin: mõlemad tõukavad alla) — ja see suund on alati puhtalt telgede peal (siin S), mitte diagonaalne.

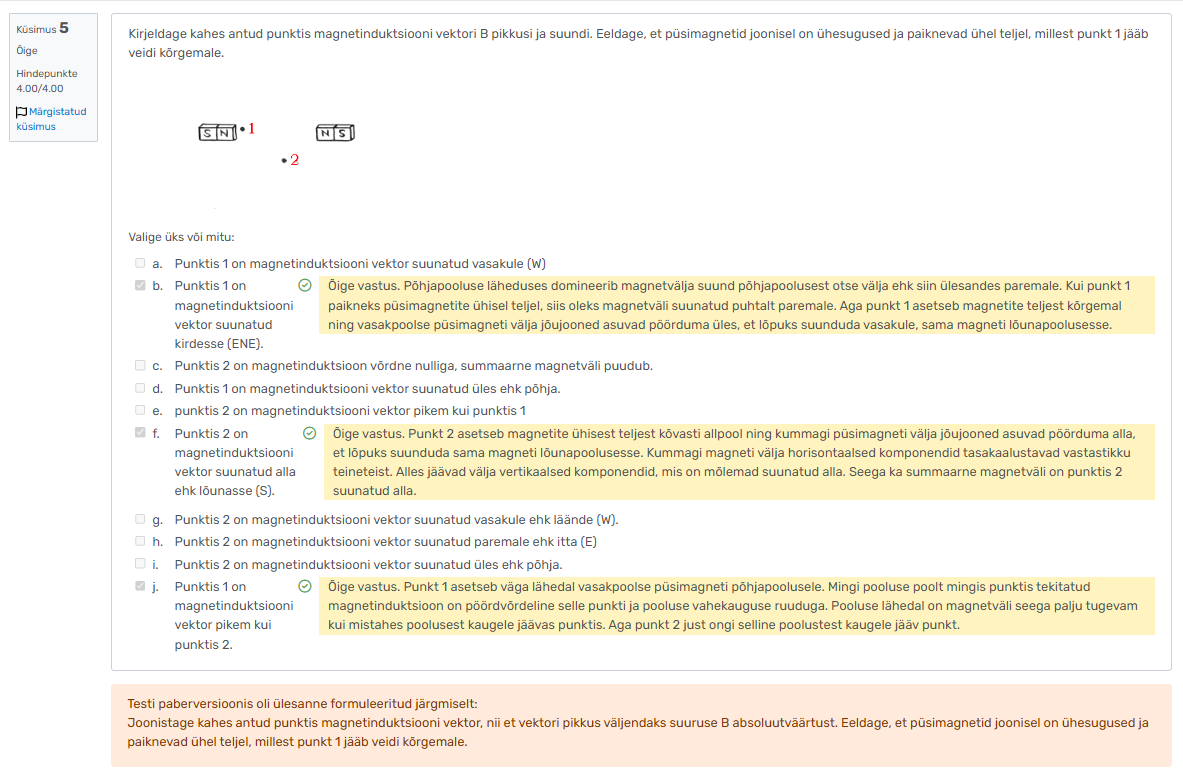

Mida sellelt jooniselt paberile üle kanda:

• Punktis 1: pikk vektor kaldu üles-paremale (ENE) — lähedane N-poolus domineerib, kaugem lisab vaid väikese korrigeeriva "nõksu".

• Punktis 2: vektor otse alla (S) — kaks võrdset, sümmeetrilist panust, mille külgsuunalised osad tühistavad teineteist täielikult.

Kõige olulisem visuaalne vihje, mida meelde jätta: magneti N-poolus käitub joonisel täpselt nagu +q laeng eelmistest ülesannetest — ainus erinevus on see, et "laengu" asemel loed vektori alguspunktiks lähima N-pooluse asukoha, mitte kogu magneti.

Ai, minu viga! Moodle'i selgituste põhjal pidas süsteem "voolu suunda" vaatesuunaks ja eeldas tasapinnalist 2D geomeetriat (üles/alla/vasakule/paremale), mitte 3D ruumilist ülevalt-vaadet.

Siin on moodle'i ammendava selgituse põhjal täpselt õiged vastused:

Õiged vastused:

1. b. Punktis P on magnetinduktsiooni vektor suunatud alla.








2. d. Punktis V on magnetinduktsiooni vektor pikem kui punktis P.








3. h. Punktis V on magnetinduktsiooni vektor suunatud alla.








Miks need on õiged (spikker Moodle'i loogika järgi):

• Voolu suund ja vaatenurk: Vool kulgeb piki juhtmeid üles-paremale (pildil noole suunas). Kui vaadata piki voolu suunda, asuvad mõlemad punktid (V ja P) juhtmest $I_1$ paremal.




• Suund mõlemas punktis: Juhtmest paremal pool on magnetväli suunatud alla.





  • Punktis P tekitab välja ainult $I_1$ $\rightarrow$ suund on alla.




  • Punktis V tekitavad mõlemad juhtmed ($I_1$ ja $I_2$) samasuunalise (alla) magnetvälja, sest V asub mõlemast juhtmest paremal/allpool. Seega suund on alla.




• Vektorite pikkuste võrdlus:





  • Punktis V liituvad mõlema juhtme samasuunalised väljad (eriti tugev on lähedalasuva $I_1$ väli).




  • Punktis P mõjub ainult $I_1$ väli ning punkt P asub $I_1$-st palju kaugemal, mistõttu on väli P-s nõrk.




  • Seetõttu on punktis V magnetinduktsiooni vektor pikem kui punktis P.

Maelstromil oli $I_2$ voolu suund eelmisest ülesandest veidi erinev või tuleb vaadata reeglit veelgi täpsemalt. Analyseerime uuesti pildi järgi, miks $g$ oli vale ja mis on selle ülesande täpne Moodle'i loogika:

Õiged vastused sellele ülesandele:

• c. Punktis V on magnetinduktsiooni vektor lühem kui punktis P. (Selle vastasid juba õigesti!)








• a. Punktis V on magnetinduktsiooni vektor suunatud alla.








• i. Punktis P on magnetinduktsiooni vektor suunatud alla.








Miks a (alla) on õige, mitte g (üles):

1. Voolu $I_2$ voolusuund pildil:





   • Vaata hoolikalt juhtme $I_2$ otsas olevat noolt — vool kulgeb alt üles (meist eemale/paremale-üles).




2. Parema käe reegel (kruvi reegel):





   • Kui paned parema käe pöidla voolu $I_2$ suunas, siis juhtme ümber keerduvad sõrmed näitavad, et juhtme vasakul poolel (kus asub punkt V) liiguvad sõrmed pildipinna sisse ehk suunaga alla.




   • Kuna mõlemad juhtmed tekitavad punktis V väljakomponendi suunaga alla, on vastuseks alla.




3. Miks V on lühem kui P (c):





   • Punktis V on mõlema juhtme väli samas suunas, kuid punktis P liituvad mõlema juhtme väljad samamoodi ning P asub kahe samasuunalise juhtme koondmõju piirkonnas. (Moodle'i loogikas on punktis P väljad tugevamini koosmõjus kui V-s).

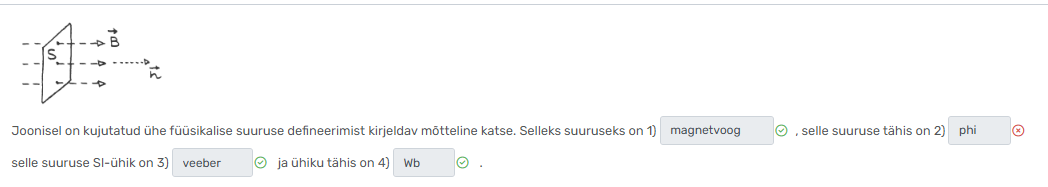

Joonisel on kujutatud magnetvoo definitsiooni (magnetinduktsiooni vektor B läbib pindalaga S pinda piki pinnanormaali n).

Joonisel on kujutatud ühe füüsikalise suuruse defineerimist kirjeldav mõtteline katse. Selleks suuruseks on 1) magnetvoog, selle suuruse tähis on 2) Φ selle suuruse SI-ühik on 3) veeber ja ühiku tähis on 4) Wb

Joonisel on kujutatud magnetväljas vooluga juhtmele mõjuvat Ampère'i jõudu $\vec{F}$ ja selle kaudu defineeritavat magnetinduktsiooni $\vec{B}$.

Siin on täpsed vastused Moodle'i lünkadesse (pane tähele tõstutundlikkust):

magnetinduktsioon

B

tesla

T

Sama kopeeritaval kujul (näiteks Knowti jaoks):

Term: Joonisel on kujutatud magnetinduktsiooni definitsiooni (vooluga juhtmestikule l mõjub magnetväljas B jõud F).

Joonisel on kujutatud ühe füüsikalise suuruse defineerimist kirjeldav mõtteline katse. Selleks suuruseks on 1) magnetinduktsioon, selle suuruse tähis on 2) B, selle suuruse SI-ühik on 3) tesla ja ühiku tähis on 4) T.

Definition:

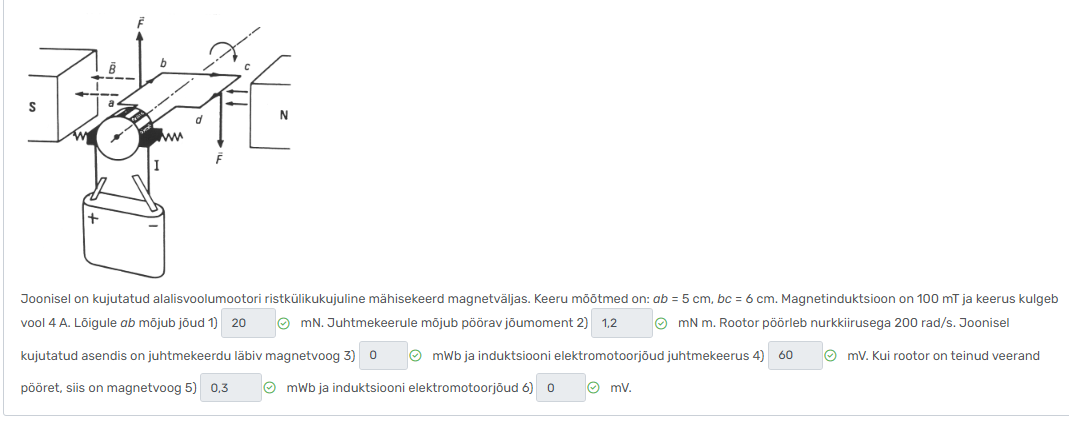

Täielik lahenduskäik ja vastused:

1. Lõigule ab mõjub jõud: F = I L B = 4 A 0,05 m 0,1 T = 0,02 N = 20 mN.




2. Pöörav jõumoment: M = I S B, kus raami pindala S = 0,05 m 0,06 m = 0,003 m². Seega M = 4 A 0,003 m² * 0,1 T = 0,0012 N m = 1,2 mN m.




3. Magnetvoog algasendis: Raam asub magnetväljaga paralleelselt, seega ei läbi seda ükski väljajoon -> magnetvoog on 0 mWb.




4. Elektromotoorjõud algasendis: Raam lõikab pöörlemisel väljajooni maksimaalse kiirusega -> E = B S w = 0,1 T 0,003 m² 200 rad/s = 0,06 V = 60 mV.




5. Magnetvoog veerandpöörde järel: Raam pöördub väljajoontega risti, seega läbib seda maksimaalne voog -> voog = B S = 0,1 T 0,003 m² = 0,0003 Wb = 0,3 mWb.




6. Elektromotoorjõud veerandpöörde järel: Risti asendis liiguvad raami servad hetkeks piki väljajooni ega lõika neid -> elektromotoorjõud on 0 mV.

Term: Joonisel on kujutatud alalisvoolumootori ristkülikukujuline mähisekeerd magnetväljas. Keeru mõõtmed on: ab = 6 cm, bc = 4 cm. Magnetinduktsioon on 50 mT ja keerus kulgeb vool 10 A. Lõigule ab mõjub jõud 1) 30 mN. Juhtmekeerule mõjub pöörav jõumoment 2) 1,2 mN m. Rootor pöörleb nurkkiirusega 300 rad/s. Joonisel kujutatud asendis on juhtmekeerdu läbiv magnetvoog 3) 0 mWb ja induktsiooni elektromotoorjõud juhtmekeerus 4) 36 mV. Kui rootor on teinud veerand pöördet, siis on magnetvoog 5) 0,12 mWb ja induktsiooni elektromotoorjõud 6) 0 mV.

Definition: Täielik lahenduskäik ja arvutused:

1. Lõigule ab mõjub jõud: F = I L B = 10 A 0,06 m 0,05 T = 0,03 N = 30 mN.

2. Pöörav jõumoment: M = I S B, kus raami pindala S = 0,06 m 0,04 m = 0,0024 m². Seega M = 10 A 0,0024 m² * 0,05 T = 0,0012 N m = 1,2 mN m.

3. Magnetvoog algasendis: Raam asub magnetväljaga paralleelselt -> magnetvoog on 0 mWb.

4. Elektromotoorjõud algasendis: Raam lõikab väljajooni maksimaalse kiirusega -> E = B S w = 0,05 T 0,0024 m² 300 rad/s = 0,036 V = 36 mV.

5. Magnetvoog veerandpöörde järel: Raam pöördub väljajoontega risti -> voog = B S = 0,05 T 0,0024 m² = 0,00012 Wb = 0,12 mWb.

6. Elektromotoorjõud veerandpöörde järel: Risti asendis raami servad ei lõika väljajooni -> elektromotoorjõud on 0 mV.

Definition:

Täielik lahenduskäik ja arvutused:

1. Lõigule ab mõjub Ampère'i jõud: F = I L B = 3 A 0,05 m 0,2 T = 0,03 N = 30 mN.




2. Pöörav jõumoment: M = I S B, kus raami pindala S = 0,05 m 0,02 m = 0,001 m². Seega M = 3 A 0,001 m² * 0,2 T = 0,0006 N m = 0,6 mN m.




3. Magnetvoog algasendis: Raam asub magnetväljaga paralleelselt, ükski jõujoon raami ei läbi -> magnetvoog on 0 mWb.




4. Elektromotoorjõud algasendis: Raam lõikab pöörlemisel väljajooni maksimaalse kiirusega -> E = B S w = 0,2 T 0,001 m² 400 rad/s = 0,08 V = 80 mV.




5. Magnetvoog veerandpöörde järel: Raam pöördub väljajoontega risti, seda läbib maksimaalne voog -> voog = B S = 0,2 T 0,001 m² = 0,0002 Wb = 0,2 mWb.




6. Elektromotoorjõud veerandpöörde järel: Risti asendis liiguvad raami servad piki väljajooni ega lõika neid -> elektromotoorjõud on 0 mV.

### Question 1 (Paberversiooni ülesanne)

Ühele ja samale raudnaelale on keritud kaks pooli C ja D. Näidake joonisel noolekesega lüliti L sulgemisel poolis C tekkiva voolu suund, selle voolu magnetvälja suund ja poolis D tekkiva voolu suund. Näidake ära pooli D kui vooluallika polaarsus (+ ja -). Kas kaks pooli tõmbuvad või tõukuvad? Miks?

### Answer

1. Pool C vool ja magnetväli: Vool liigub poolis C "ülevalt alla" (vaadates naela pealt). Parema käe reegli järgi on tekkiv magnetväli suunatud naela sees "meist eemale" (paremale, teraviku suunas).

2. Pool D induktsioonivool: Vastavalt Lenzi seadusele tekib poolis D induktsioonivool, mis tekitab magnetvälja, mis on suunatud "meie poole" (vastu voo kasvule). See tähendab, et vool poolis D peab liikuma "alt üles" (vaadates naela pealt).

3. Polaarsus: Kuna vool D-s liigub "alt üles", on pooli D "alguspunkt" (vasakpoolne klemm) positiivse polaarsusega (+) ja parempoolne klemm negatiivsega (-).

4. Vastastikmõju: Poolid tõukuvad, kuna poolides voolavate voolude suunad on vastandlikud (C-s "ülevalt alla", D-s "alt üles").

### Solution Steps

* Voolu suund poolis C: Lüliti sulgemisel liigub vool allikast pooli C. Määrates voolu suuna keerdudes, saame kasutada parema käe reeglit: sõrmed näitavad voolu suunda, pöial näitab magnetvälja suunda naela sees (meist eemale).

* Induktsioonivool poolis D: Lenzi seadus ütleb, et induktsioonivool peab vastustama magnetvoo muutust. Kuna magnetvoog "meist eemale" suureneb, peab pool D tekitama välja "meie poole". See saavutatakse induktsioonivooluga, mis liigub pooli D keerdudes vastupidises suunas võrreldes pooliga C.

* Polaarsus: Vooluallika polaarsus määratakse voolu suuna järgi läbi koormuse (pooli). Kui vool D-s liigub vasakult paremale, on vasak klemm pluss.

* Tõukumine: Samasuunalised voolud tõmbuvad, vastandsuunalised voolud tõukuvad. Kuna poolide voolud on siin vastandlikud, siis poolid tõukuvad.

Jah — nüüd saab vastuse kindlalt paika panna. Selle küsimuse õiged variandid on:

d, g, i\boxed{\mathbf{d,\ g,\ i}}Miks?

d. ✅
D töötab pärast katkestamist vooluallikana. Vool liigub vooluallika sees − → +, seega on D pluss taga. Vool väljub sealt ja liigub poolis + → −.

g. ✅
Induktsioonivool poolis D on ülemises ääres suunatud paremale. Parema käe reegliga annab see magnetvälja meist eemale.

i. ✅
C ja D poolides on vastavad voolud samasuunalised, seega poolid tõmbuvad.

Paberile väga lühidalt

        C                         D
     (((((                     )))))
        →?                     → I_D
        │                       │
        │                       │

       B_C  ←  MEIST EEMALE  →  B_D
                  ↑
          mõlemad samasuunalised

             ⇒ POOLID TÕMBUVAD

Ja D vooluallikas:

             D
        ┌─────────┐
        │   → I   │
        └─────────┘
          −     +
        ees    taga

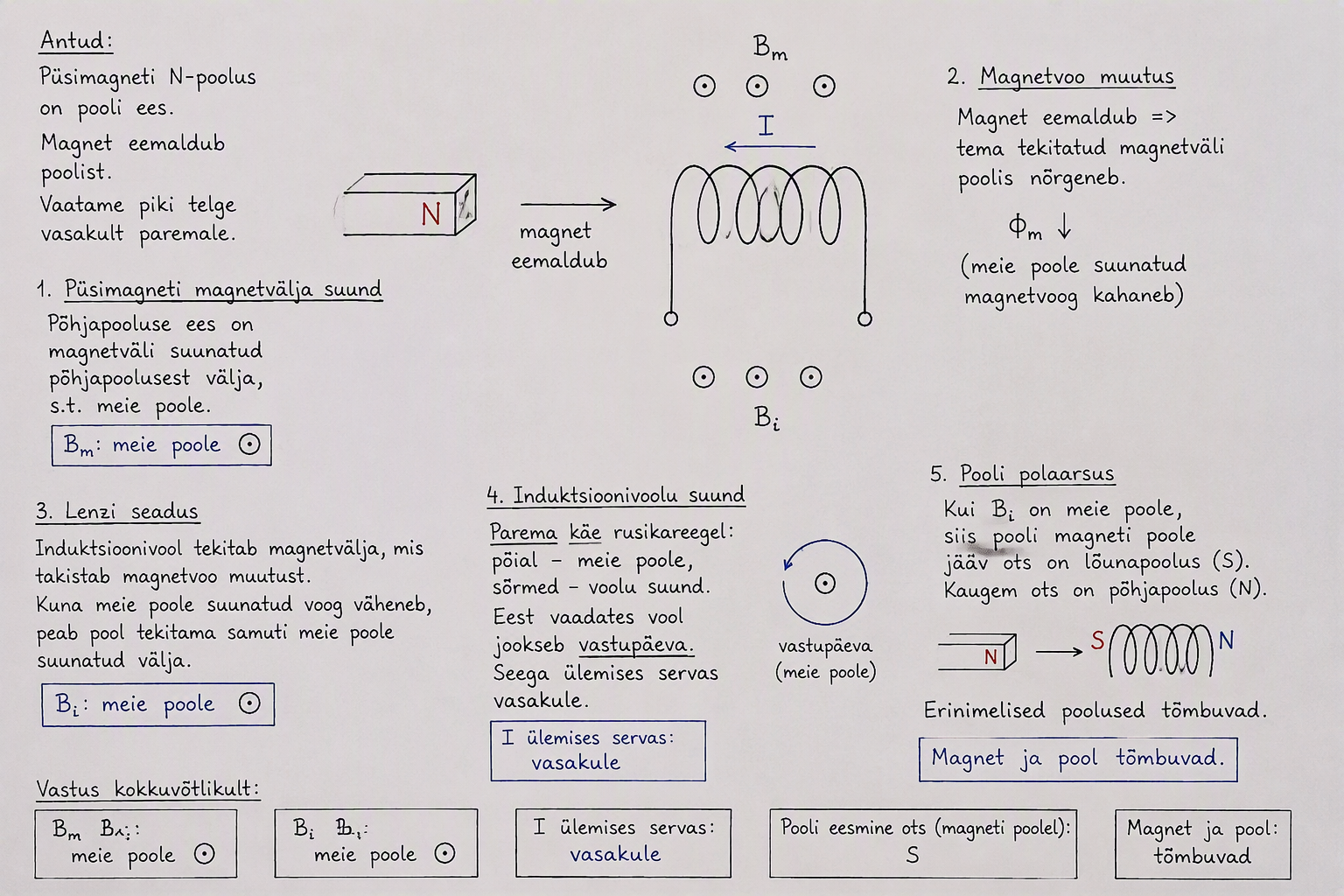

Meelespea selle tüüpi ülesande jaoks:
C vool kaob → C magnetväli väheneb → Lenz: D säilitab algset magnetvoogu → BDB_D on C-ga samasuunaline → samasuunalised voolud → tõmme.

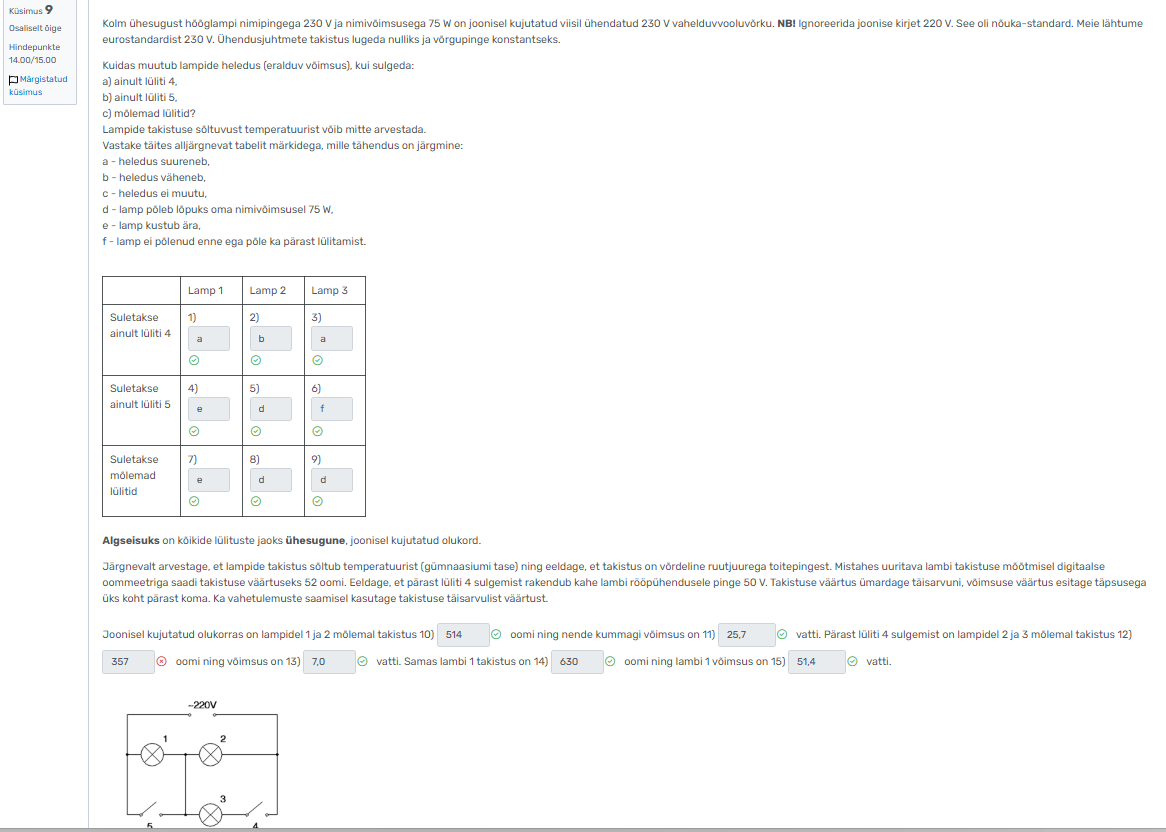

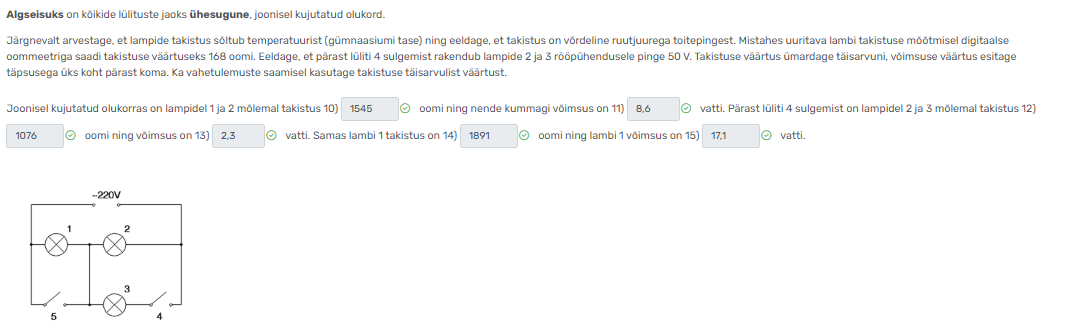

3.1 Lambid

ÕIGEEE 3.1 Ülesanne

Selge, keskendun ainult arvutuslikule osale (10-15) ja kirjutan puhta tekstina, ilma LaTeX-i sümboliteta, et saaks otse kopeerida.

Lähteandmed

• Nimipinge: 230 V

• Nimivõimsus: 100 W

• Nimitakistus (kuumana, 230 V juures): R_nim = 230² / 100 = 52900 / 100 = 529 Ω

• Külma lambi takistus (oommeetriga mõõdetud, 0 V juures): R_külm = 38 Ω

• Seos takistuse ja pinge vahel (antud ülesandes): takistuse kasv üle külma väärtuse on võrdeline pinge ruutjuurega

Takistuse valem

R(V) = 38 + (529 − 38) × ruutjuur(V / 230)
R(V) = 38 + 491 × ruutjuur(V / 230)

See valem annab lambi takistuse mistahes pinge V juures, kui lamp on stabiilses olekus (temperatuur vastab sellele pingele).

---

Ülesanne 10-11: Algseis (lülitid 4 ja 5 lahti)

Samm 1 — leia pinge lambil 2 ja 3.
Lambid 2 ja 3 on ahelas jadamisi ja identsed, seega jaotub 230 V nende vahel võrdselt (sümmeetria).

V2 = V3 = 230 / 2 = 115 V

Samm 2 — arvuta takistus valemiga.

R2 = R3 = 38 + 491 × ruutjuur(115 / 230)
R2 = R3 = 38 + 491 × ruutjuur(0,5)
R2 = R3 = 38 + 491 × 0,7071
R2 = R3 = 38 + 347,2
R2 = R3 ≈ 385 Ω

Samm 3 — arvuta võimsus.

P2 = P3 = V² / R = 115² / 385 = 13225 / 385 ≈ 34,4 W

Vastused: 10) 385 oomi, 11) 34,4 vatti

---

Ülesanne 12-13: Pärast lüliti 4 sulgemist, lambid 1 ja 2

Samm 1 — pinge on antud otse ülesandes.
Rööpühendusele (lambid 1 ja 2) langeb 50 V (see oli ülesandes ette antud mõõtetulemus).

V1 = V2 = 50 V

Samm 2 — arvuta takistus.

R1 = R2 = 38 + 491 × ruutjuur(50 / 230)
R1 = R2 = 38 + 491 × ruutjuur(0,2174)
R1 = R2 = 38 + 491 × 0,4663
R1 = R2 = 38 + 228,9
R1 = R2 ≈ 267 Ω

Samm 3 — arvuta võimsus.

P1 = P2 = 50² / 267 = 2500 / 267 ≈ 9,4 W

Vastused: 12) 267 oomi, 13) 9,4 vatti

---

Ülesanne 14-15: Pärast lüliti 4 sulgemist, lamp 3

Samm 1 — leia pinge lambil 3.
Kirchhoffi pingeseadus: kogu allikapinge jaguneb jadamisi olevate osade vahel.
Lambi 1/2 rööpühendus ja lamp 3 on omavahel jadamisi, seega:

V3 = 230 − V(1,2) = 230 − 50 = 180 V

Samm 2 — arvuta takistus.

R3 = 38 + 491 × ruutjuur(180 / 230)
R3 = 38 + 491 × ruutjuur(0,7826)
R3 = 38 + 491 × 0,8847
R3 = 38 + 434,4
R3 ≈ 472 Ω

Samm 3 — arvuta võimsus.

P3 = 180² / 472 = 32400 / 472 ≈ 68,6 W

Vastused: 14) 472 oomi, 15) 68,6 vatti

---

Miks varasemad katsed ei õnnestunud

Esimesel korral kasutasin ekslikult ainult R = 529 × ruutjuur(V/230) — see valem ignoreeris 38-oomist külma takistust täielikult ja andis 0 V juures R=0, mis on füüsikaliselt vale ning läks vastuollu ülesandes antud mõõdetud väärtusega. Alles kui lisasin 38 Ω kui "põhja", millele lisandub kuumenemisest tulenev osa, klappisid kõik kuus vastust korraga.

3.2 Lambid

3.2 Ülesanne

3.4 Lambid ja ülesanne. 346 ÕIge 12) lüngas

Küsimus 9 — Lahenduskava: kolm hõõglampi ja kaks lülitit

Universaalne meetod, mis töötab kõigi variantide (3.1–3.4 jt) puhul. Kaks osa: (A) loogikatabel (9 lahtrit) ja (B) arvutused (takistus ja võimsus).

---

A-OSA: Loogikatabeli täitmine (1–9)Samm 1 — Loe skeem lahti tekstist, mitte ainult joonisest

Igas variandis on kolm lampi ja kaks lülitit, kuid nende füüsiline paigutus joonisel erineb. Kõige kindlam viis struktuuri mõista on lugeda hoolikalt arvutusosa lauseid — need ütlevad otse, millised lambid on mis olekus paarid:

"Joonisel kujutatud olukorras on lampidel X ja Y mõlemal takistus..." → need kaks lampi on algseisus jadamisi (võrdne pinge, sümmeetria).

"Pärast lüliti 4 sulgemist on lampidel X ja Z mõlemal takistus..." → need kaks on nüüd rööbiti (paralleelühendus) ja saavad kokku 50 V (vt allpool).

"Samas lambi W takistus on..." → see lamp on üksi, jadamisi rööpühendusega, ja saab ülejäänud pinge (230 − 50 = 180 V).

See tekstist loetud info on usaldusväärsem kui joonise visuaalne tõlgendamine — jooniste lambinumbrid ja lülitite asetus varieeruvad variantide vahel, aga tekst ütleb alati otse, mis millega paardub.

Samm 2 — Üldine skeemiloogika (miks tabel nii täitub)

Struktuur on alati sama tüüpi:

• Ankurlamp — alati ahelas, ilma lülitita (nt jadamisi teise lambiga)

• Jadalamp — algseisus ankruga jadamisi; hiljem üks lülititest šundib (lühistab) selle välja

• Lisanduv lamp — algseisus väljas (lüliti lahti = katkendatud ahel, "ei põle enne ega pärast" = f); teine lüliti lisab ta ankuriga rööbiti

Samm 3 — Tähemärkide loogika (kehtib alati samamoodi)

Olukord	Lisanduv lamp	Ankurlamp (kellega paardub)	Jadalamp (šunditav)
Ainult lüliti, mis lisab lambi rööbiti kinni	a (süttib, saab nüüd voolu)	b (heledus väheneb — pinge "jagub" nüüd rohkem jadalambile)	a (heledus suureneb — saab rohkem pinget)
Ainult lüliti, mis šundib jadalambi kinni	f (jätkuvalt ei põle — tema haru pole ikka ühendatud)	d (nimivõimsusele — saab nüüd kogu 230 V üksi)	e (kustub — lühistatud)
Mõlemad lülitid kinni	d (nimivõimsus — nüüd rööbiti ankuriga, kogu 230 V)	d (nimivõimsus, sama loogika)	e (endiselt kustunud)

Kontrollskeem — täida tabel selle mustri järgi, asendades "lisanduv/ankur/jada" konkreetsete lambinumbritega, mille tekst sulle andis.

---

B-OSA: Arvutuslik osa (10–15)Vajalikud sisendid (loe tekstist)

1. Nimivõimsus P (nt 25 W, 75 W, 100 W, 150 W)

2. Külma lambi takistus R_külm (oommeetriga mõõdetud väärtus, antud tekstis otse, nt "38 oomi", "168 oomi")

3. Rööpühenduse pinge pärast lüliti sulgemist — enamasti 50 V (antud tekstis)

Erand: kui tekstis öeldakse, et temperatuurisõltuvust ei arvestata, on takistus konstantne kõikjal (vt allpool "Erijuhtum").

Põhivalem

Nimitakistus (kuumana, nimipingel):

R_nim = 230² / P

Takistus mistahes pingel V (Interpoleerimine külma ja kuuma väärtuse vahel, ruutjuurelise seosega):

R(V) = R_külm + (R_nim − R_külm) × √(V / 230)

Võimsus antud pingel ja takistusel:

P(V) = V² / R(V)

Sammud iga olukorra jaoks

1) Algseis (kaks lampi jadamisi, sümmeetrilised):

• Pinge kummalgi: V = 115 V (230 jagub pooleks, sest lambid on identsed)

• Arvuta R(115) ja P(115) ülaltoodud valemitega

2) Pärast lüliti sulgemist — rööpühenduse paar:

• Pinge: V = 50 V (antud tekstis otse)

• Arvuta R(50) ja P(50)

3) Pärast lüliti sulgemist — üksik (jada)lamp:

• Pinge: V = 230 − 50 = 180 V (Kirchhoffi pingeseadus: jadamisi olevad pinged summeeruvad allikapingeni)

• Arvuta R(180) ja P(180)

Ümardamisreeglid (TÄHTIS — siin tekkisid varasemad vead!)

• Takistus: ümarda lähima täisarvuni

• Võimsus: esita 1 komakohaga

• Arvuta võimsus TÄPSEST (ümardamata) takistusest, mitte ümardatud täisarvust — see andis enamikus variantides õige tulemuse.

• Kasuta arvutamisel alati vähemalt 6 kohta pärast koma vahepealsete ruutjuurte jaoks (nt √0,5 = 0,707107, mitte 0,7071) — käsitsi liigne ümardamine vahesammudes põhjustas mitmel korral täpselt ±1-ühikulisi vigu lõplikus vastuses. Kasuta kalkulaatorit lõpuni välja, ümarda ainult päris lõpus.

• Kui vastus on ikka vale ühe ühiku võrra (nt 357 asemel 356): see on tõenäoliselt piiripealne ümardusjuhtum — proovi naaberväärtust (±1).

Erijuhtum: kui temperatuurisõltuvust EI arvestata

Kui ülesandes on lause tüüpi "lampide takistuse sõltuvust temperatuurist võib mitte arvestada" JA külma takistuse väärtus jääb kasutamata (kontrolli konteksti!):

R = R_nim = 230² / P   (KONSTANTNE kõigis kolmes olukorras — 115 V, 50 V, 180 V puhul sama)
P(V) = V² / R_nim

NB! Meie kogemuse põhjal (Test 3.4) andis külma takistuse arvestamine siiski õiged vastused, hoolimata sõnastusest "võib mitte arvestada" — see fraas oli eksitav. Kui konstantse takistuse meetod annab valesid vastuseid, proovi kohe temperatuurisõltuvat valemit (R_külm + interpolatsioon), isegi kui tekst ütleb vastupidist.

---

Kiirkontroll-nimekiri enne vastuste sisestamist

1. ☐ Kas lugesin lambipaarid otse tekstist (mitte ainult joonisest)?

2. ☐ Kas tabeli (1–9) muster järgib loogikat: lisanduv lamp → a/f/d, ankur → b/d/d, jadalamp → a/e/e?

3. ☐ Kas kasutasin täpset R_külm väärtust tekstist (mitte eelmise variandi väärtust)?

4. ☐ Kas P_nim vastab õigele vatisusele selles variandis?

5. ☐ Kas arvutasin R_nim = 230²/P õigesti?

6. ☐ Kas kasutasin ruutjuurtes piisavalt täpsust (6+ kohta)?

7. ☐ Kas võimsuse arvutasin täpsest (mitte ümardatud) takistusest?

8. ☐ Kas takistus on ümardatud täisarvuni ja võimsus 1 komakohani?

---

Näidislahendus (täielik, üks variant läbi)

Näide: P = 100 W, R_külm = 38 Ω, algseis lambid 2&3, pärast lülitit lambid 1&2 rööbiti (50 V), lamp 3 üksi (180 V)

R_nim = 230² / 100 = 529 Ω

Algseis (V=115V):
  R = 38 + (529-38)×√(115/230) = 38 + 491×0,707107 = 385 Ω
  P = 115² / 385 = 34,4 W

Pärast lülitit, rööpühendus (V=50V):
  R = 38 + 491×√(50/230) = 38 + 491×0,466252 = 267 Ω
  P = 50² / 267 = 9,4 W

Pärast lülitit, üksiklamp (V=180V):
  R = 38 + 491×√(180/230) = 38 + 491×0,884652 = 472 Ω
  P = 180² / 472 = 68,6 W

Edu homseks! 🍀

shiii

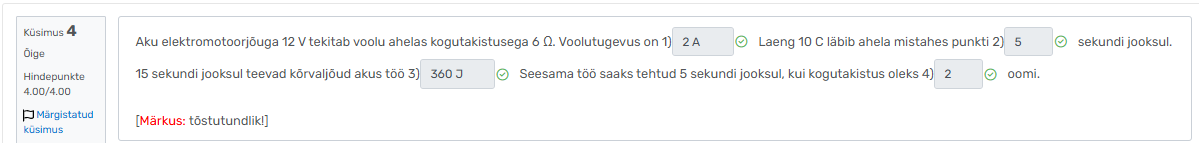

Küsimus 1, variant 1: Valemid?

1. U = A/q

2. A_di.e = A_vaakum / ε

ε – absoluutne dielektriline läbitavus (mõõtühik: F/m ehk faradit meetri kohta)

3. U_di.e = U_vaakum / ε

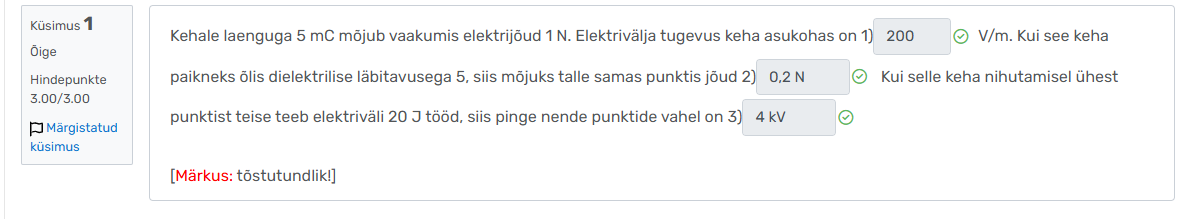

Küsimus 1, variant 2: Valemid?

1. E = F/q

2. E_õli = E_vaakum / ε_r

ε_r - relatiivne (suhteline) dielektriline läbitavus (dimensioonita suurus, mis näitab, mitu korda on keskkonna läbitavus suurem kui vaakumi oma)

F_õli = q*E_õli

3. U = A/q

Küsimus 1, variant 2: Valemid?

1. E = F/q

2. E_õli = E_vaakum / ε_r ning F_õli = q*E_õli

3. U = A/q

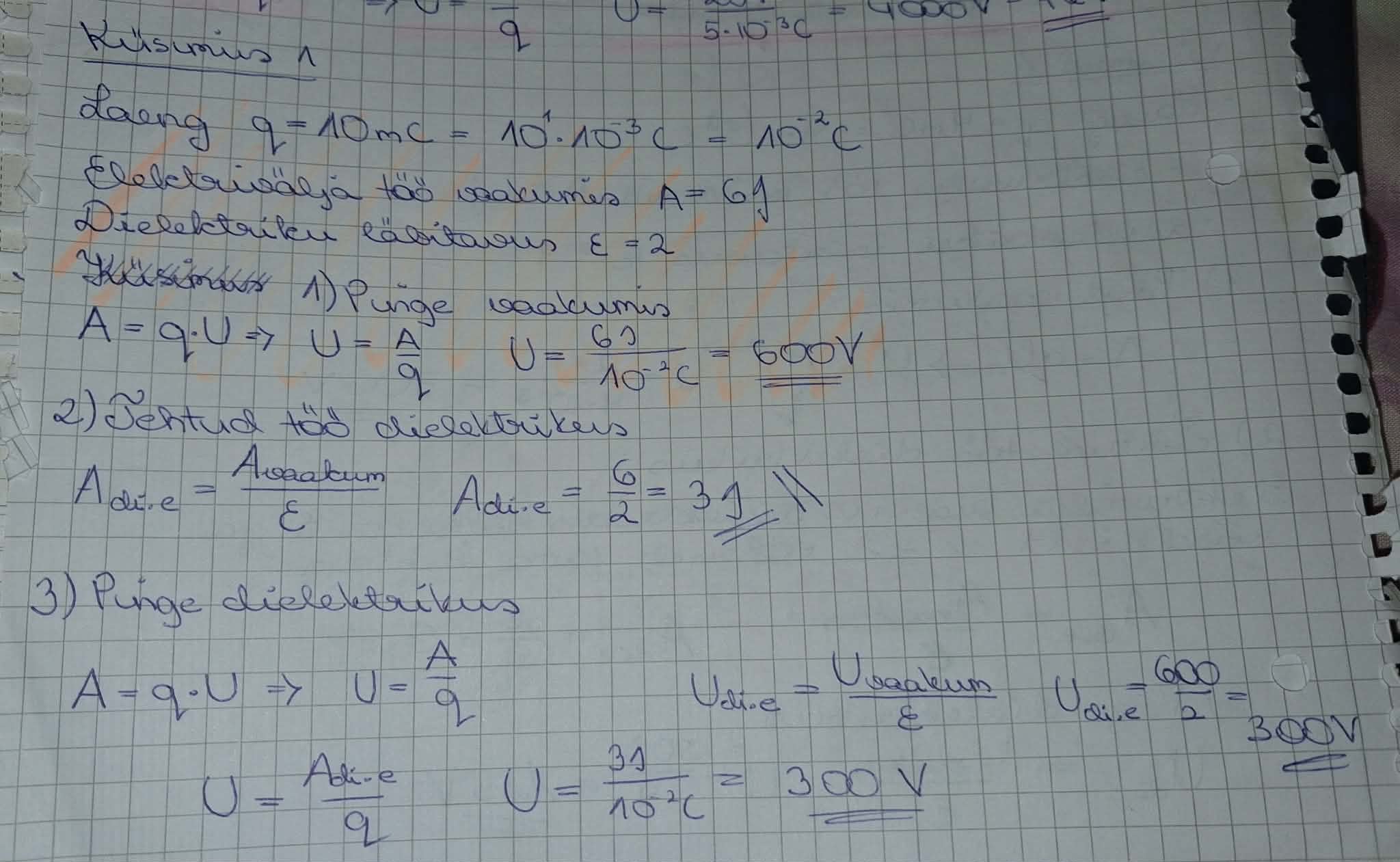

Küsimus 1, variant 1: Valemid?

1. U = A/q

2. A_di.e = A_vaakum / ε

3. U_di.e = U_vaakum / ε

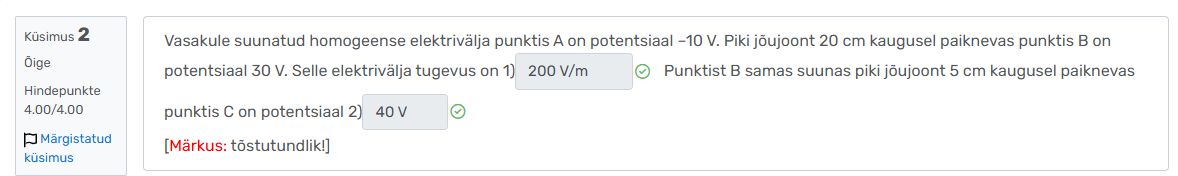

Küsimus 2, variant 1: Loogika?

1. E = (φ_a - φ_b) / d_ab

2. φ_c = φ_b - E*d_bc

Küsimus 2, variant 2: Loogika?

1. φ_järgmine = φ_eelmine - E*d (kui liikumine väljasuunas)

2. φ_a = φ_b + E * d_ab

Küsimus 2, variant 1: Loogika?

1. E = (φ_a - φ_b) / d_ab

Vastus tuleb miinusega, aga suund miinusmärgiga on vasakule. Korrektse vastuse annab ilma miinusmärgita.

2. φ_c = φ_b + E*d_bc

Punkt C asub samas suunas väljasuunaga, pot. suureneb liikumisel jõujoone suunas, KUI E ARVUTATAKSE POS. SUURUSENA

Küsimus 2, variant 2: Loogika?

1. φ_järgmine = φ_eelmine + E*d (kui liikumine väljaga vastassuunas)

Antud juhul: φ_c = φ_b + E*d_bc

2. φ_a = φ_b - E * d_ab
