Instrumentarul chirurgical

bisturiul clasic

• instrument tăios

• alcătuit din mâner şi lama fixă sau lamă detaşabilă, de unică folosinţă

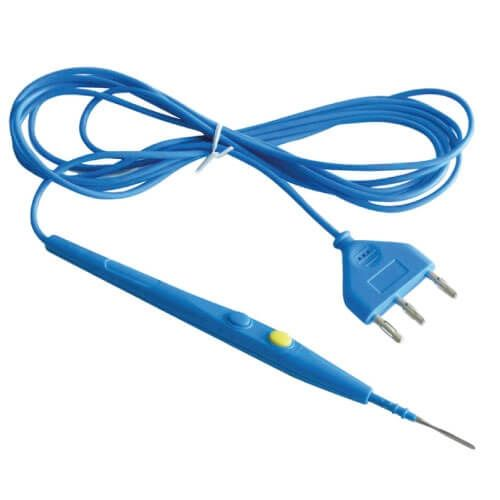

bisturiul electric

• instrument tăios

• alcătuit din mâner şi lamă

• este utilizat pentru incizia şi concomitent hemostaza prin electrocoagulare a planurilor subcutanate

• nu se utilizează pentru incizia tegumentelor

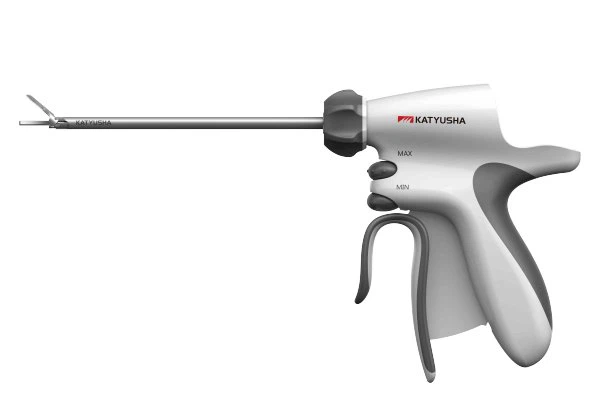

bisturiul ultrasonic

• instrument tăios

• se foloseşte în chirurgia viscerală (hepatică)

• nu taie structurile dense, conjunctive (vase, canale biliare, nervi, etc), incizând doar parenchimul organelor

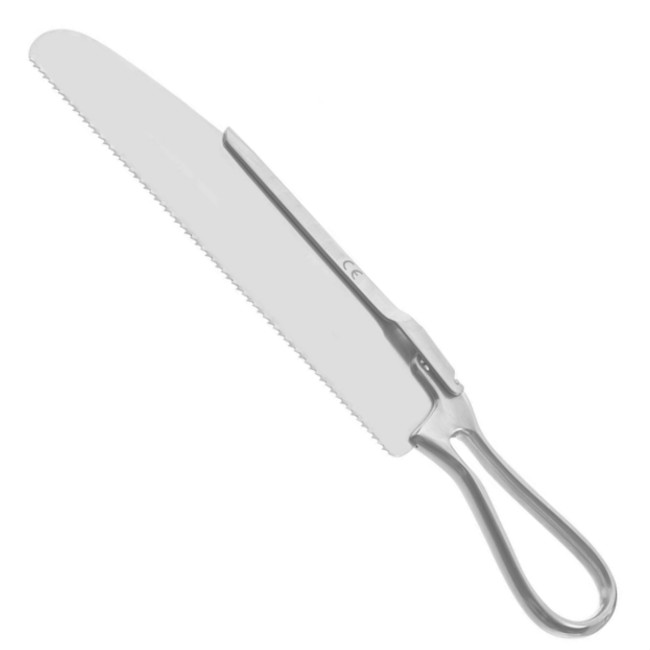

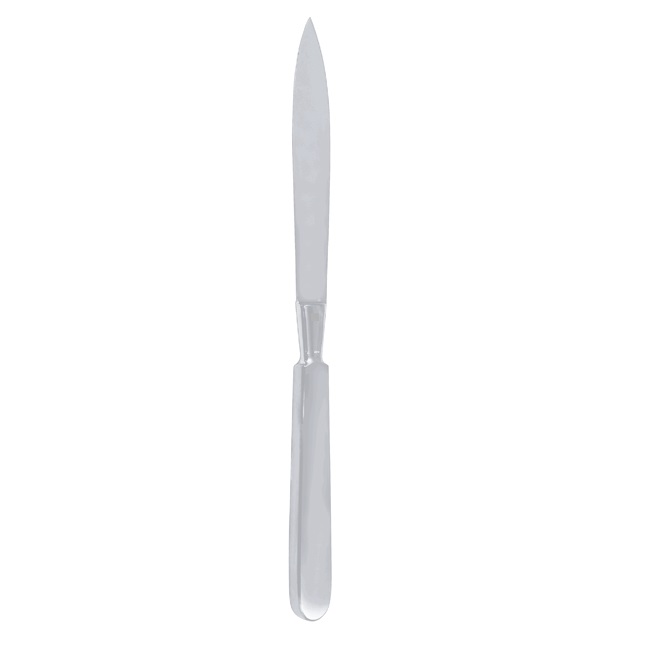

cuțit de amputație

• instrument tăios

• utilizat pentru secţionarea planurilor moi periosoase în cursul amputaţiilor membrelor

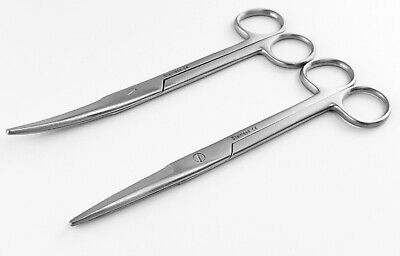

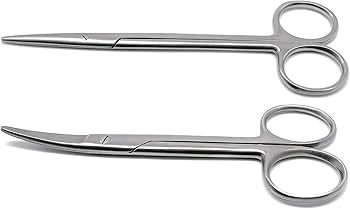

foarfece chirurgical drept (sus) și curb (jos)

• instrumente tăioase

• pot avea vârf bont sau ascuţit și lungimi diferite

• utilizate pentru secţionarea planurilor (baza foarfecelui) şi pentru disecţia acestora (vârful foarfecelui)

foarfece chirurgical drept (dreapta) și curb (stânga)

• instrumente tăioase

• pot avea vârf bont sau ascuţit și lungimi diferite

• utilizate pentru secţionarea planurilor (baza foarfecelui) şi pentru disecţia acestora (vârful foarfecelui)

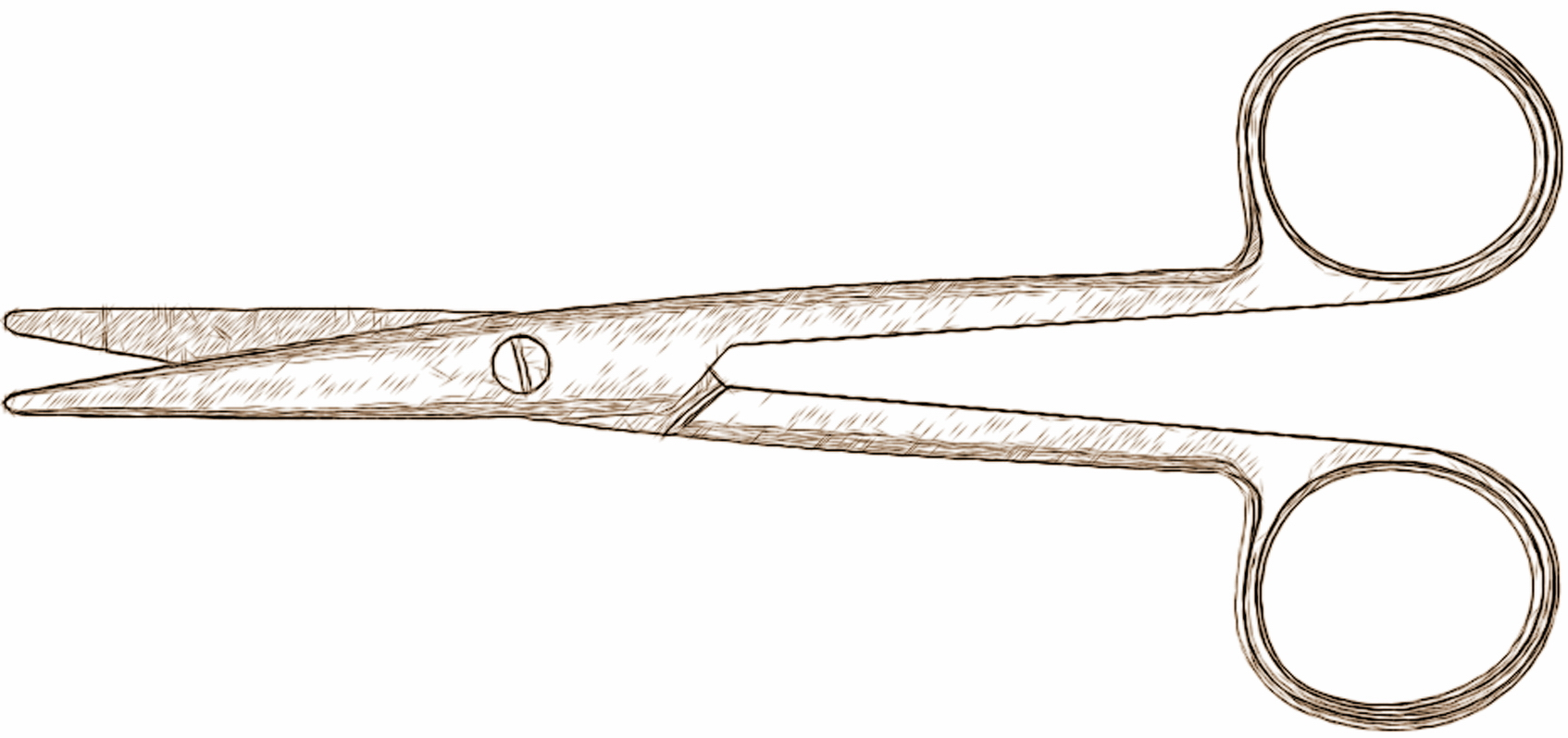

foarfece drept cu vârf rotunjit

• instrument tăios

• utilizat pentru secţionarea planurilor (baza foarfecelui) şi pentru disecţia acestora (vârful foarfecelui)

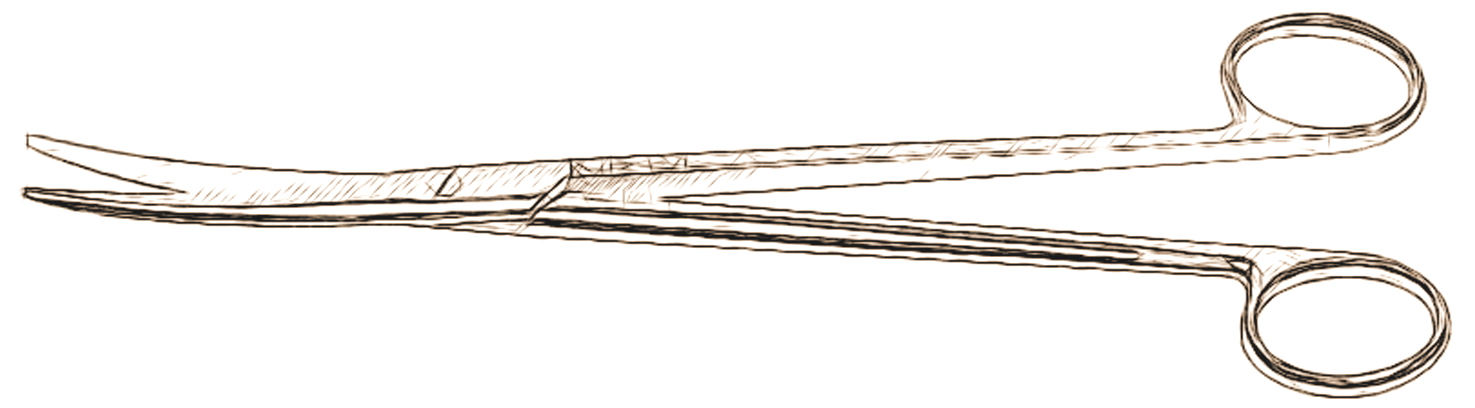

foarfece curb cu vârf rotunjit

• instrument tăios

• utilizat pentru secţionarea planurilor (baza foarfecelui) şi pentru disecţia acestora (vârful foarfecelui)

foarfece curb cu vârf ascuțit

• instrument tăios

• utilizat pentru secţionarea planurilor (baza foarfecelui) şi pentru disecţia acestora (vârful foarfecelui)

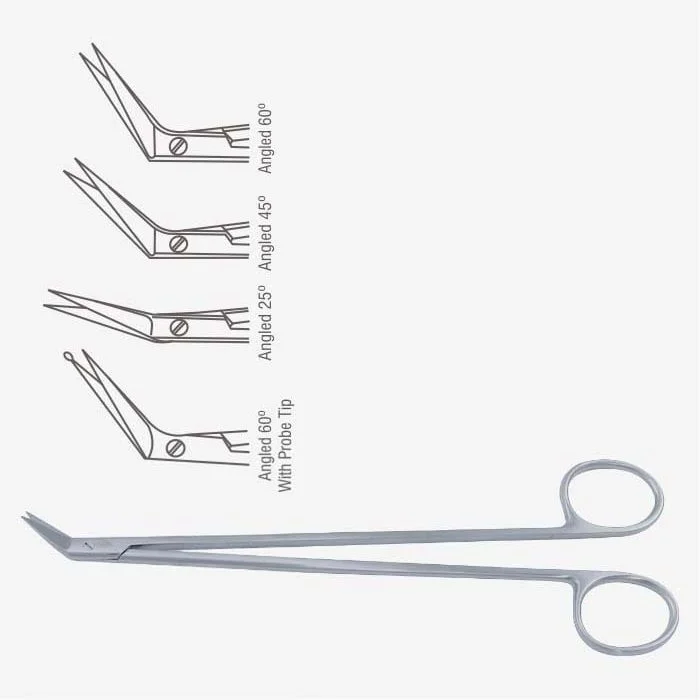

foarfece angulate (Potts-Smith)

• instrument tăios

• utilizat pentru secţionarea planurilor (baza foarfecelui) şi pentru disecţia acestora (vârful foarfecelui)

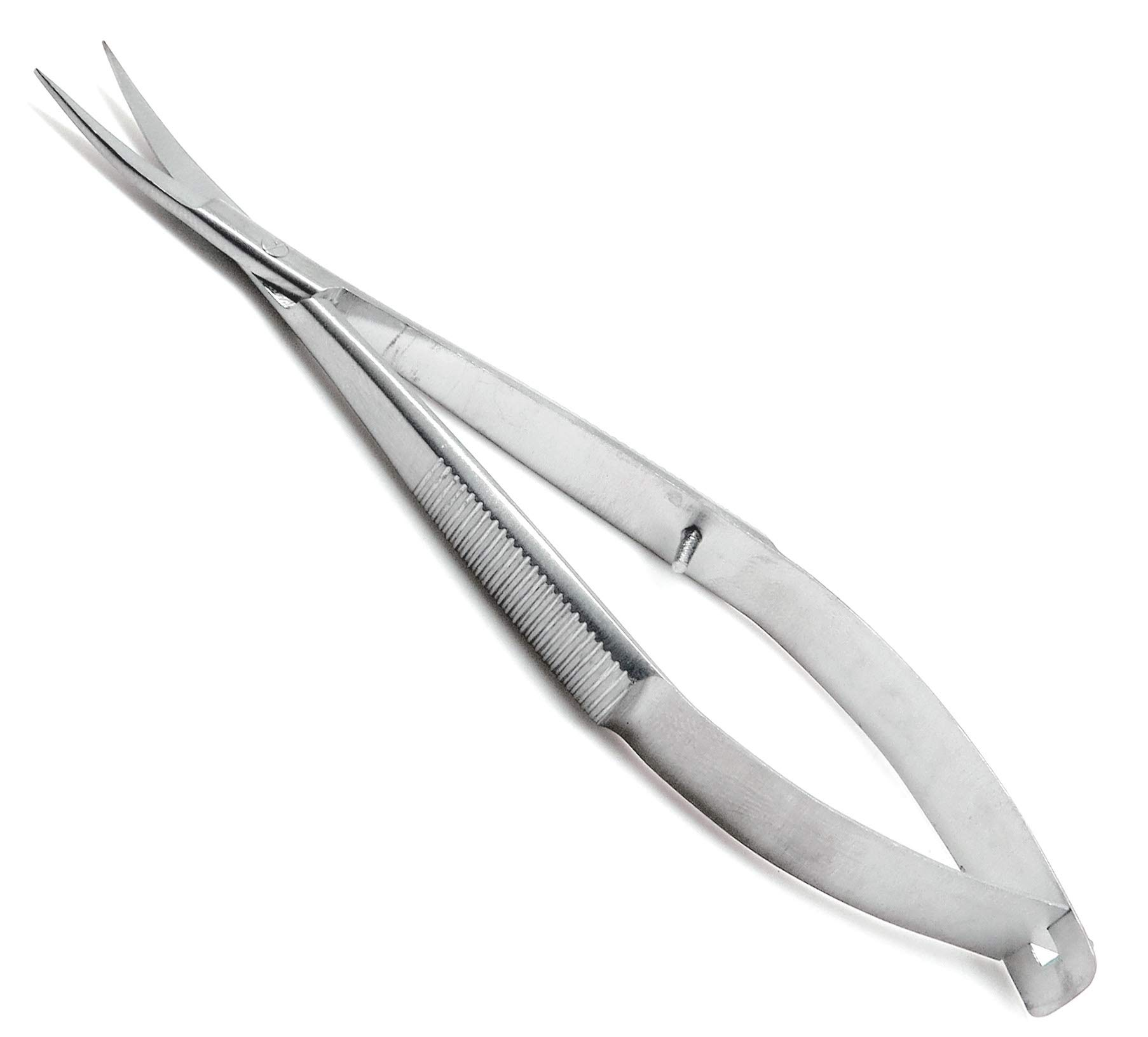

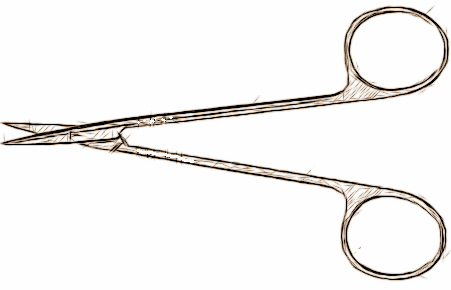

foarfeca pentru microchirurgie (Castroviejo)

• instrument tăios

• utilizat pentru secţionarea planurilor (baza foarfecelui) şi pentru disecţia acestora (vârful foarfecelui)

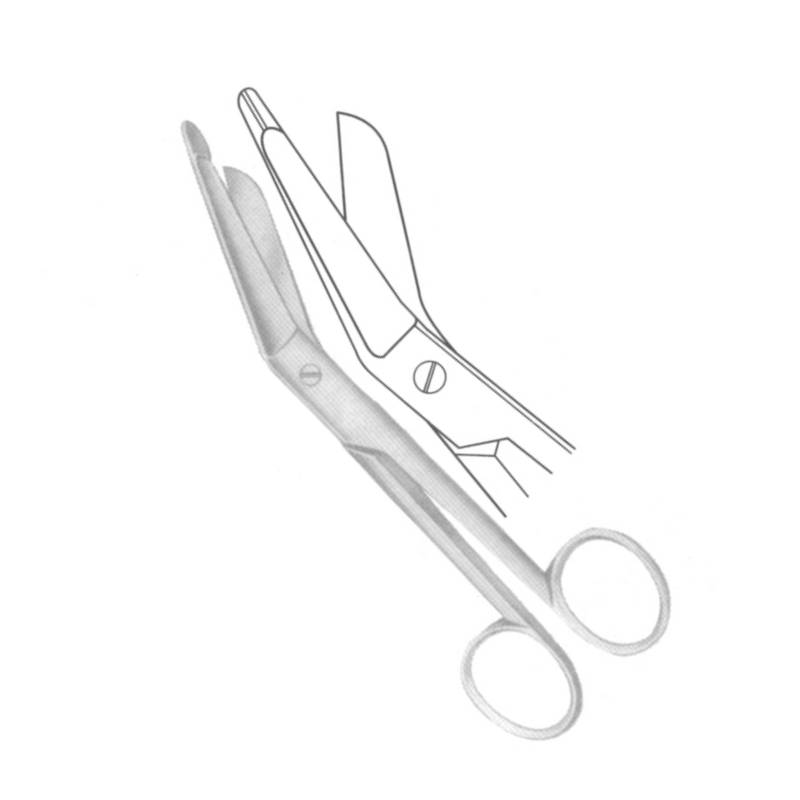

foarfeca pentru tăierea bandajelor

• lama inferioară este mai lungă și boantă la capăt; poate fi introdusă pe sub bandaj fără a răni pielea.

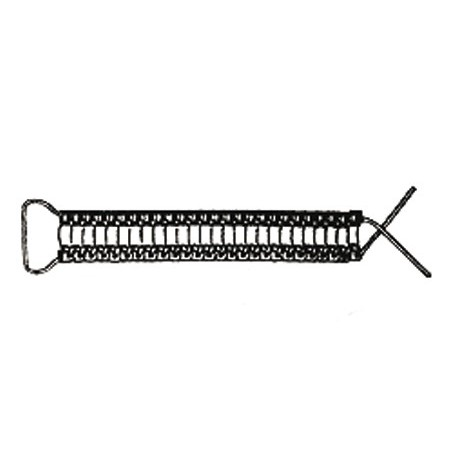

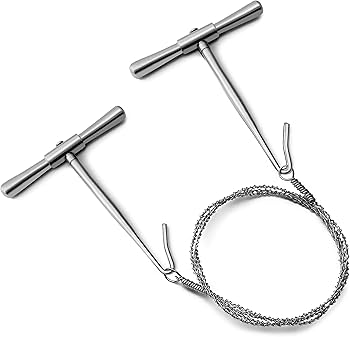

fierăstrău tip Gigli

• instrument tăios

• utilizat pentru secţiunea ţesutului osos

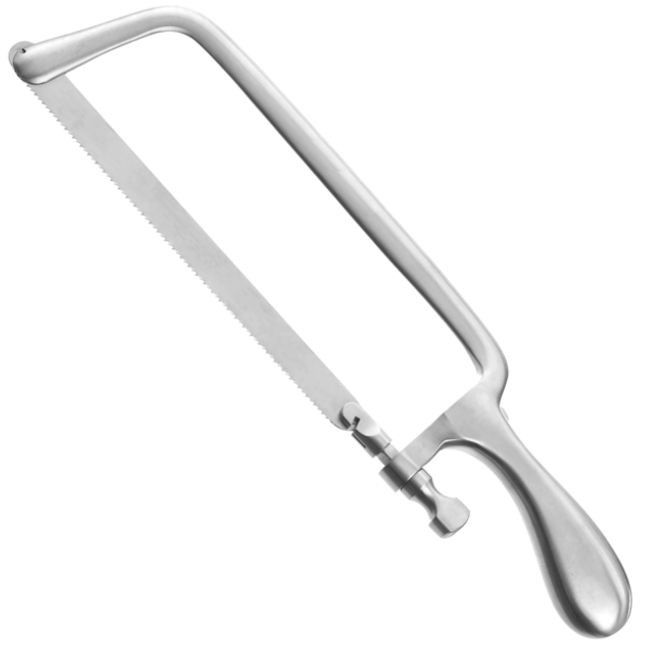

fierăstrău Charriere

• instrument tăios

• utilizat pentru secţiunea ţesutului osos

fierăstrău Charriere/cu dos mobil

• instrument tăios

• utilizat pentru secţiunea ţesutului osos

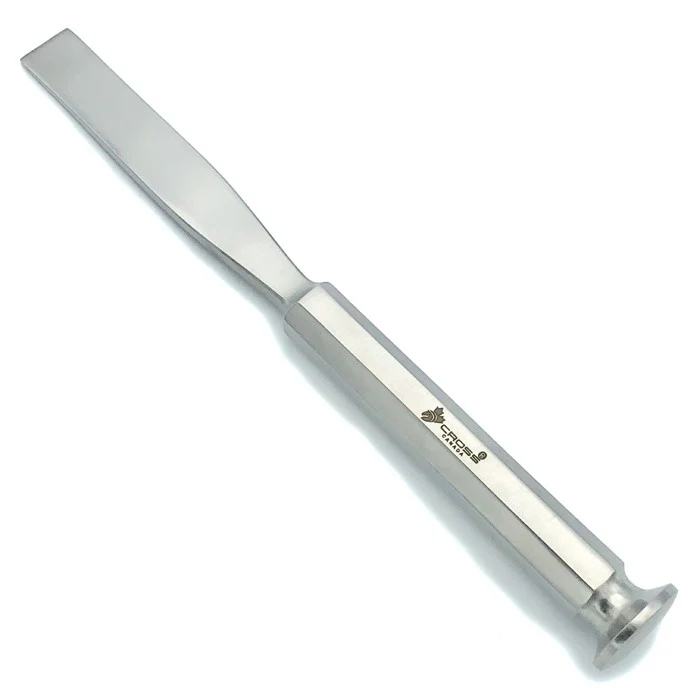

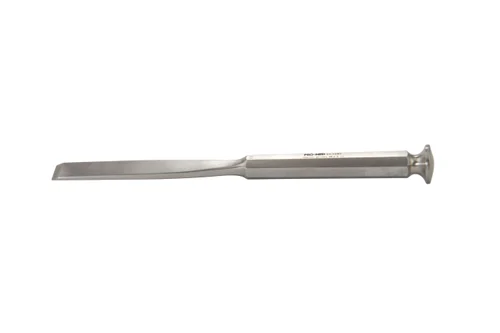

osteotomul

• instrument tăios

• utilizat pentru secţiunea ţesutului osos

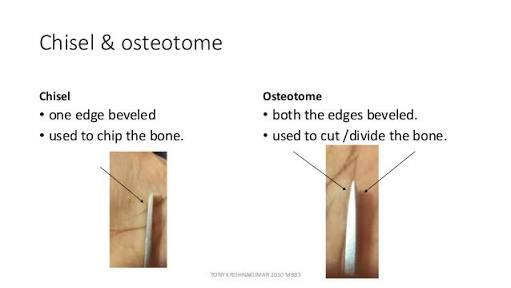

diferența între osteotom și daltă

• osteotom = lamă mai subțire și margini simetrice, ambele tăietoare → precizie mai mare, pt crearea unor canale sau modelare detaliată

• dalta = lamă mai groasă, cu o margine tăietoare și cealaltă plată (o singură parte tăietoare) → tăieturi mai agresive, mai multă forță decât precizie

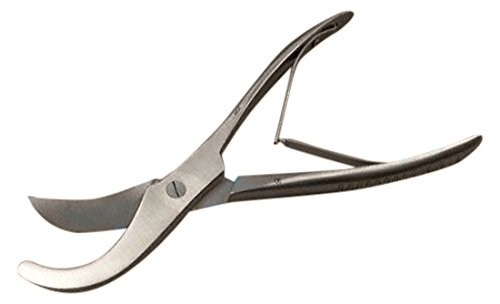

costotomul

• instrument tăios

• utilizat în chirurgia toracică pentru secţiunea coastelor

daltă dreaptă

• instrument tăios

• utilizat pentru secţiunea ţesutului osos

diferența între osteotom și daltă

• osteotom = lamă mai subțire și margini simetrice, ambele tăietoare → precizie mai mare, pt crearea unor canale sau modelare detaliată

• dalta = lamă mai groasă, cu o margine tăietoare și cealaltă plată (o singură parte tăietoare) → tăieturi mai agresive, mai multă forță decât precizie

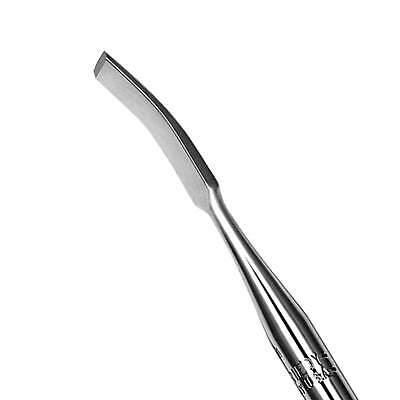

daltă curbă

• instrument tăios

• utilizat pentru secţiunea ţesutului osos

diferența între osteotom și daltă

• osteotom = lamă mai subțire și margini simetrice, ambele tăietoare → precizie mai mare, pt crearea unor canale sau modelare detaliată

• dalta = lamă mai groasă, cu o margine tăietoare și cealaltă plată (o singură parte tăietoare) → tăieturi mai agresive, mai multă forță decât precizie

daltă dreaptă (stânga) și daltă curbă (dreapta)

• instrument tăios

• utilizat pentru secţiunea ţesutului osos

diferența între osteotom și daltă

• osteotom = lamă mai subțire și margini simetrice, ambele tăietoare → precizie mai mare, pt crearea unor canale sau modelare detaliată

• dalta = lamă mai groasă, cu o margine tăietoare și cealaltă plată (o singură parte tăietoare) → tăieturi mai agresive, mai multă forță decât precizie

diferența între osteotom și daltă

• osteotom = lamă mai subțire și margini simetrice, ambele tăietoare → precizie mai mare, pt crearea unor canale sau modelare detaliată

• dalta = lamă mai groasă, cu o margine tăietoare și cealaltă plată (o singură parte tăietoare) → tăieturi mai agresive, mai multă forță decât precizie

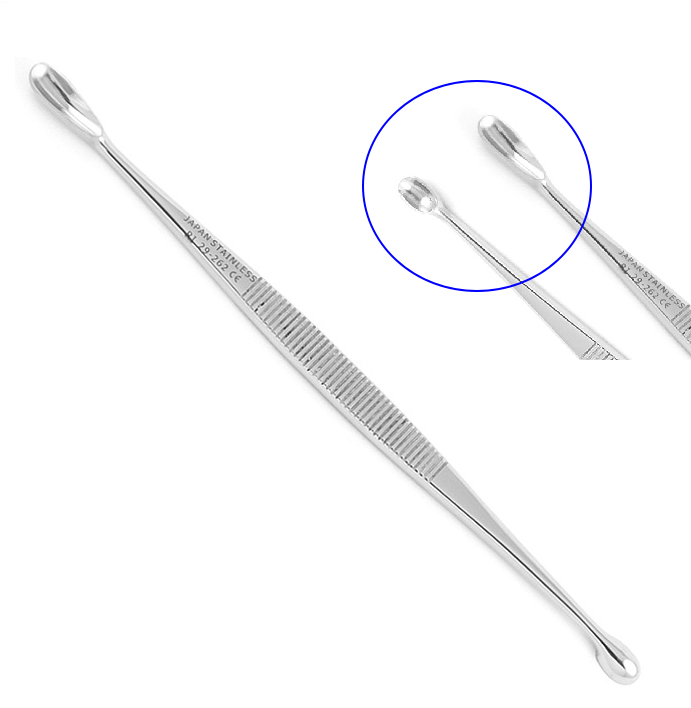

chiuretă dublă Volkmann (ambele capete tăietoare)

• folosită pentru a răzui sau curăța țesuturile patologice, suprafețele osoase sau alte structuri biologice

• are un capăt tăietor, în formă de buclă, oval sau rotund, care este atașat de un mâner

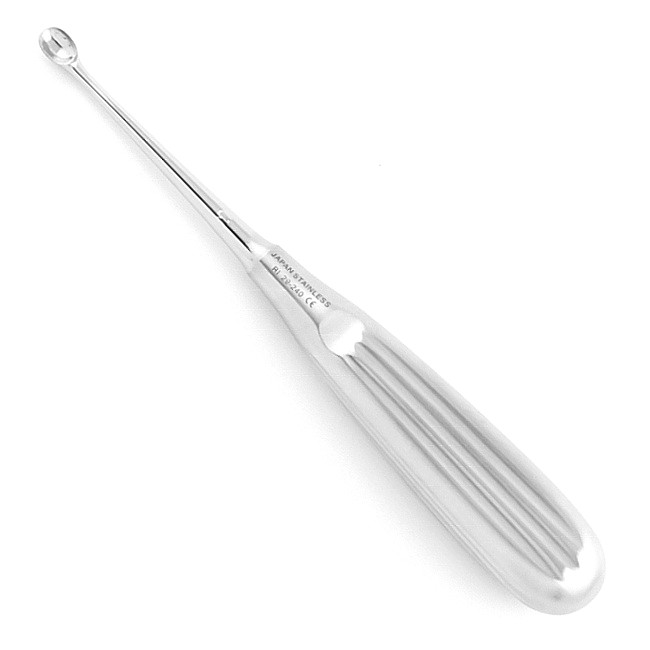

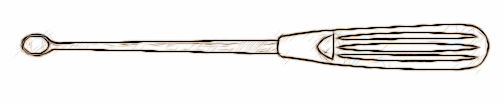

chiuretă Volkmann

• folosită pentru a răzui sau racla țesuturile patologice, suprafețele osoase sau alte structuri biologice

• are un capăt tăietor, în formă de buclă, oval sau rotund, care este atașat de un mâner

chiuretă Volkmann

• folosită pentru a răzui sau racla țesuturile patologice, suprafețele osoase sau alte structuri biologice

• are un capăt tăietor, în formă de buclă, oval sau rotund, care este atașat de un mâner

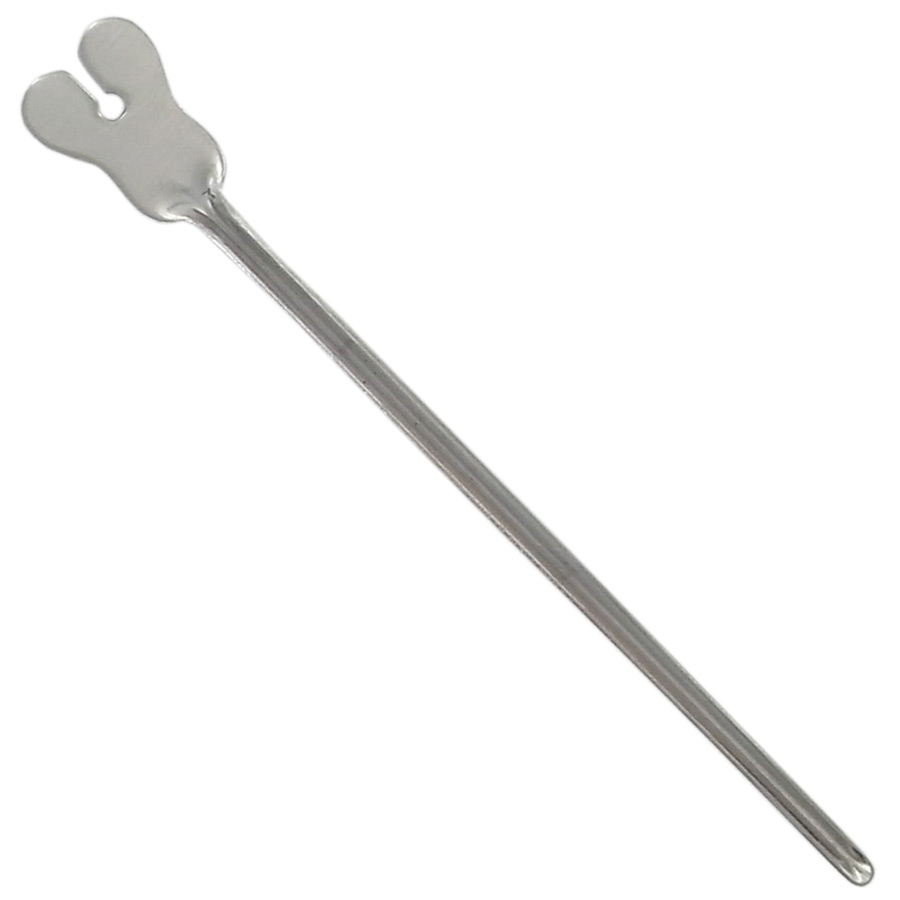

sonda canelată

• canalul ghidează lama bisturiului pentru a preveni secționarea accidentală a structurilor importante, cum ar fi vasele de sânge, nervii sau alte țesuturi delicate

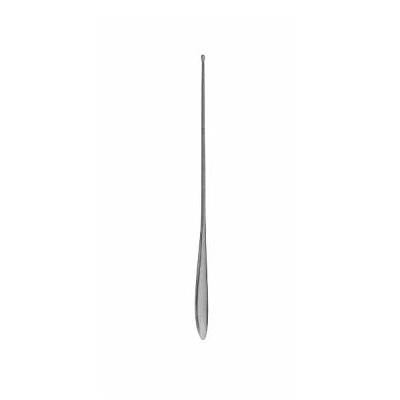

sonda butonată

• este un “băț” gros de oțel flexibil, cu capătul rotunjit

• utilizat pentru explorarea traiectului unei plăgi traumatice sau traiectul unei fistule

• butonul limitează riscul de perforare

pensa Péan

• pensă hemostatică

• dreaptă sau curbă, cu braţe scurte sau lungi, fără “dinţi” la vârf; este utilizată pentru hemostază în ţesuturile fine

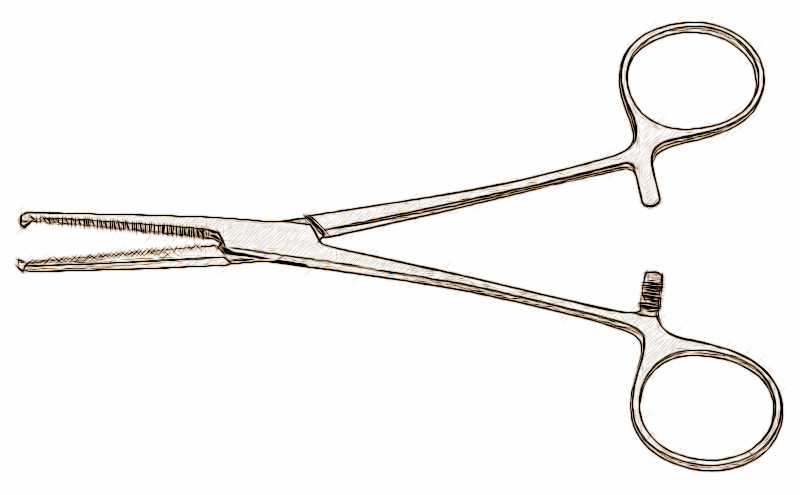

pensa Kocher

• pensă hemostatică

• dreaptă sau curbă, cu braţe scurte sau lungi, prezintă “dinţi” la vârf; este utilizată pentru hemostază în ţesuturile unde există riscul derapării

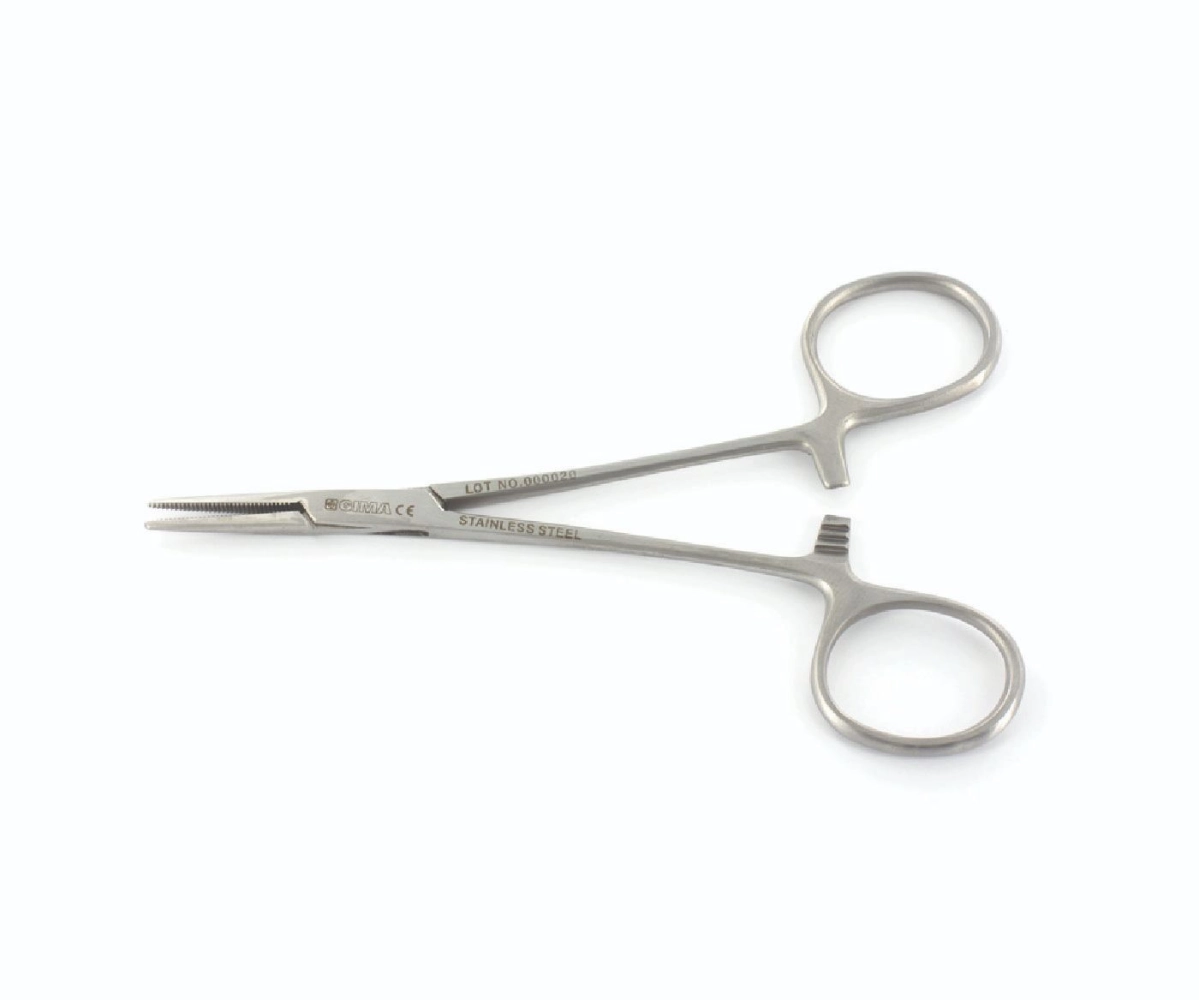

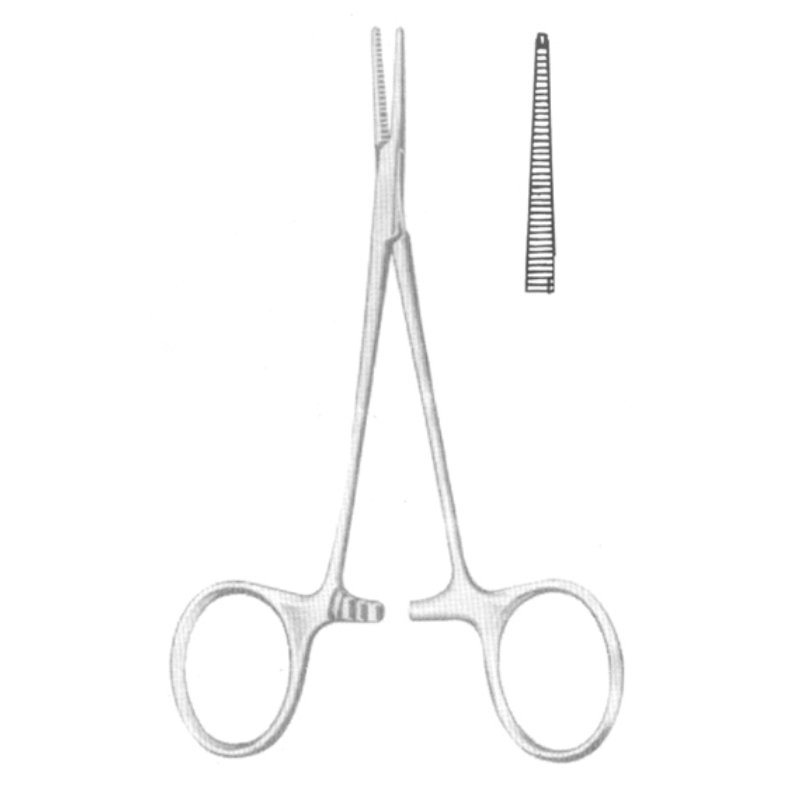

pensa Mosquito dreaptă

• pensă hemostatică

• este o pensă Péan (nu are dinţi la capăt) miniaturală, fină, dreaptă sau curbă

pensa Mosquito curbă

• pensă hemostatică

• este o pensă Péan (nu are dinţi la capăt) miniaturală, fină, dreaptă sau curbă

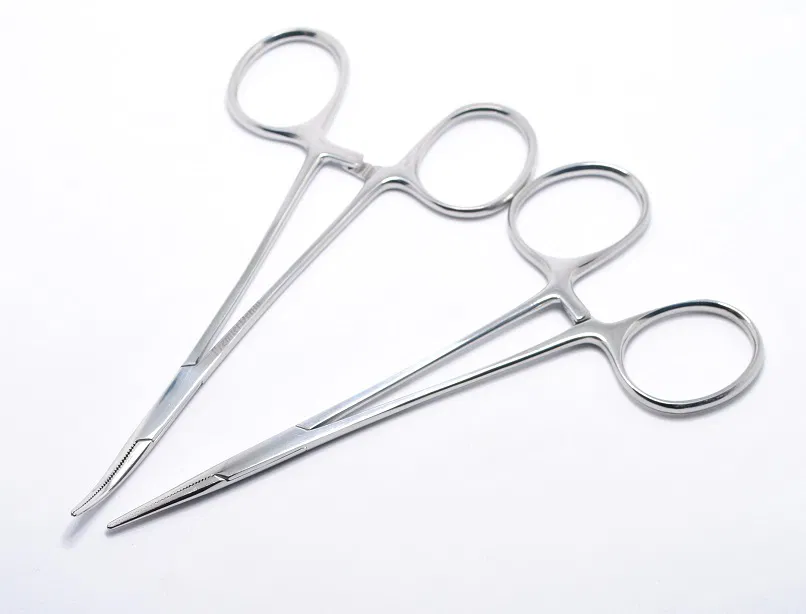

pense Mosquito curbă și dreaptă

• pensă hemostatică

• este o pensă Péan (nu are dinţi la capăt) miniaturală, fină, dreaptă sau curbă

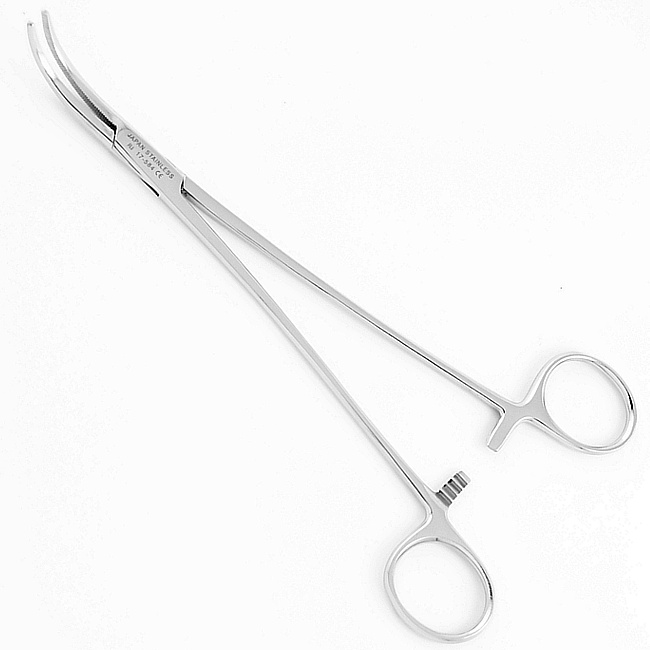

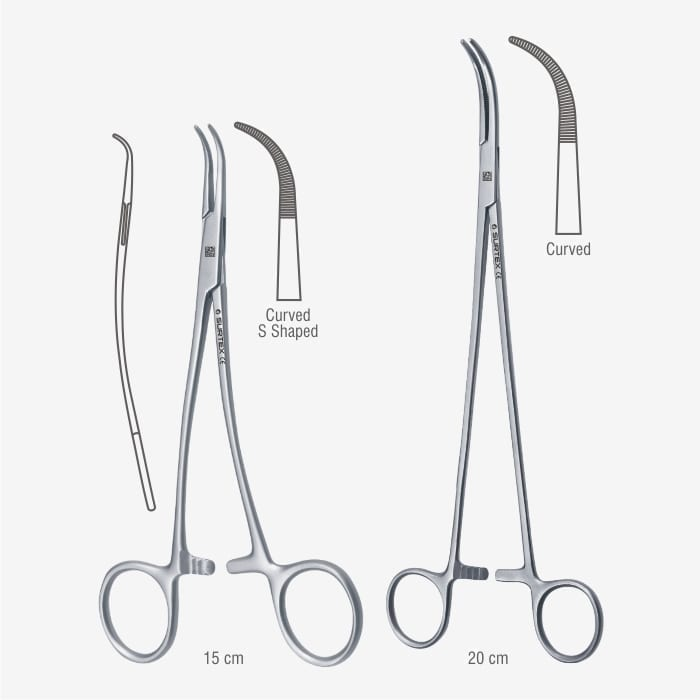

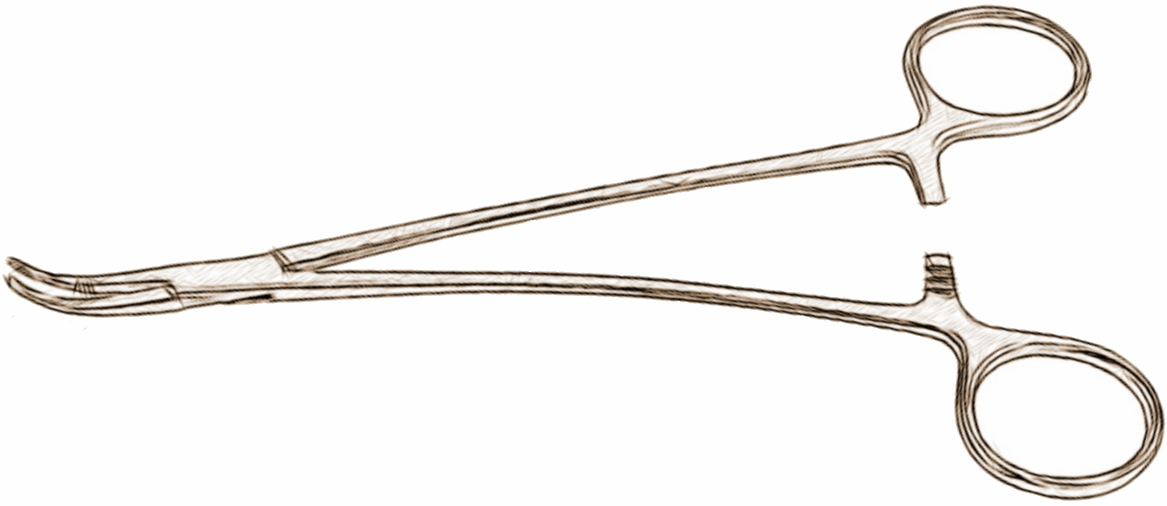

pensa în “L” (Overholt)

• pensă hemostatică

• este asemănătoare cu pensa Péan, dar mai lungă și mereu curbată la capăt

pensa în “L” (Overholt)

• pensă hemostatică

• este asemănătoare cu pensa Péan, dar mai lungă și mereu curbată la capăt

pensa în “L” (Overholt)

• pensă hemostatică

• este asemănătoare cu pensa Péan, dar mai lungă și mereu curbată la capăt

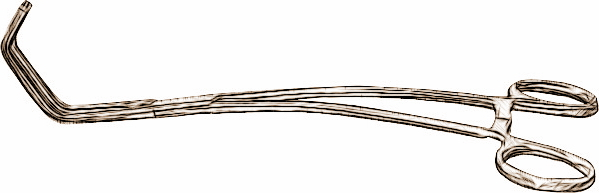

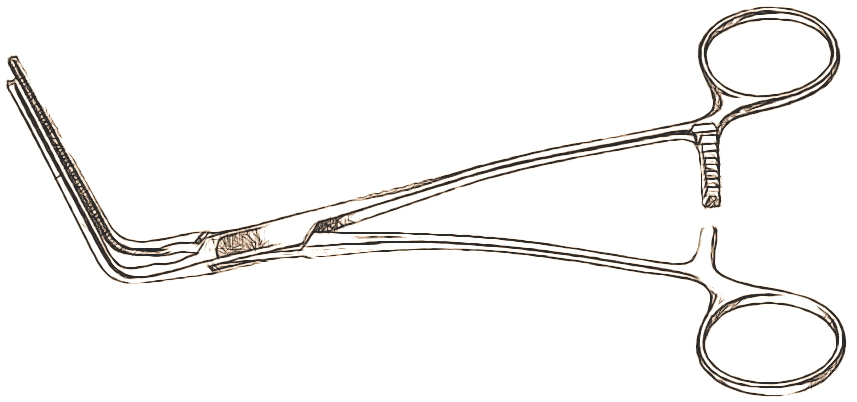

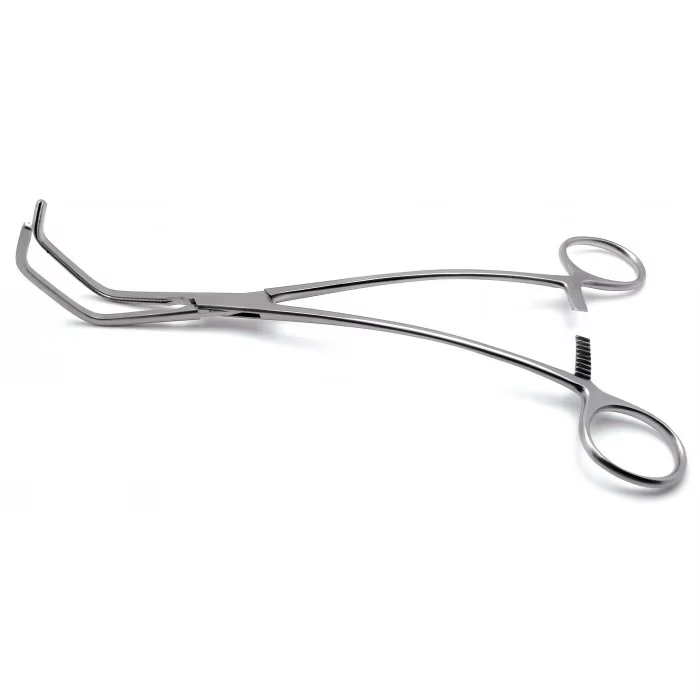

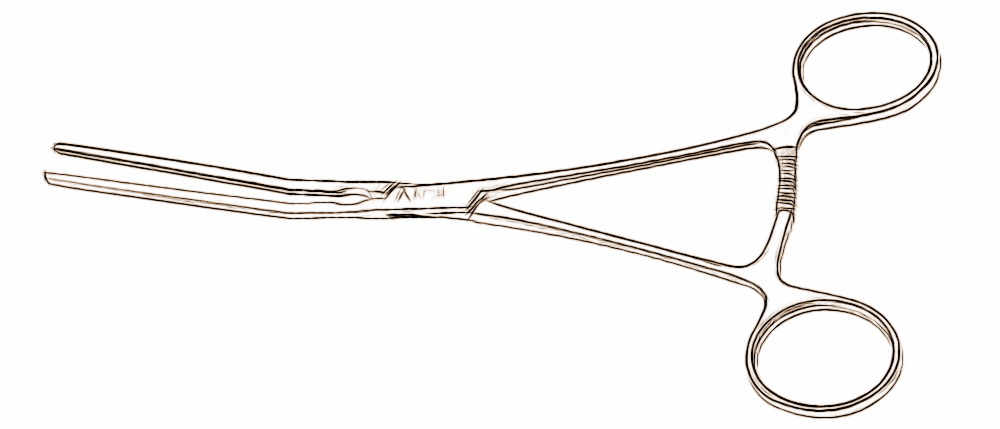

pensa Satinsky

• pensă hemostatică

• are forma unei “jumătăţi de hexagon”

• se aplică pe vasele mari în cursul suturii vasculare

pensa Satinsky

• pensă hemostatică

• are forma unei “jumătăţi de hexagon”

• se aplică pe vasele mari în cursul suturii vasculare

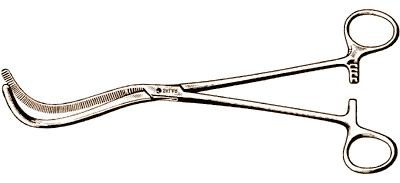

pensa Guyon (“de pedicul renal”)

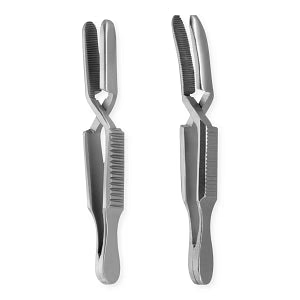

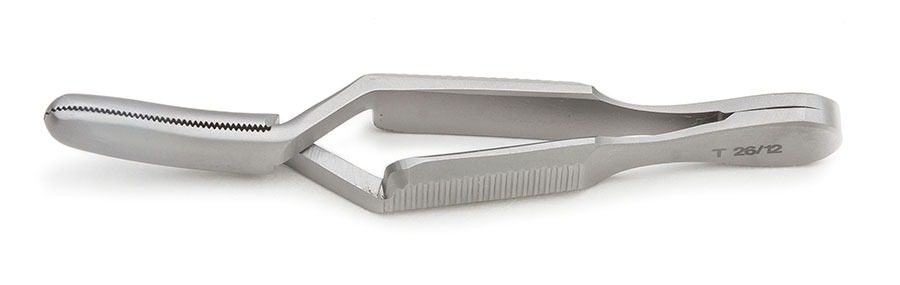

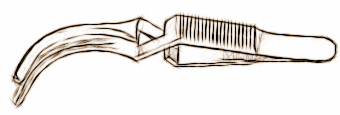

pensa Dieffenbach sau pensa bulldog

• se aplică pe vasele sanguine pentru a opri fluxul sanguin în cursul manevrării chirurgicale a vaselor respective (pt. efectuarea suturilor vasculare, anastomozelor vasculare etc.)

pensa Dieffenbach sau pensa bulldog

• se aplică pe vasele sanguine pentru a opri fluxul sanguin în cursul manevrării chirurgicale a vaselor respective (pt. efectuarea suturilor vasculare, anastomozelor vasculare etc.)

pensa Dieffenbach sau pensa bulldog

• se aplică pe vasele sanguine pentru a opri fluxul sanguin în cursul manevrării chirurgicale a vaselor respective (pt. efectuarea suturilor vasculare, anastomozelor vasculare etc.)

pensa Dieffenbach sau pensa bulldog

• se aplică pe vasele sanguine pentru a opri fluxul sanguin în cursul manevrării chirurgicale a vaselor respective (pt. efectuarea suturilor vasculare, anastomozelor vasculare etc.)

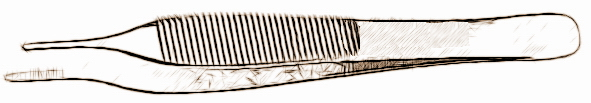

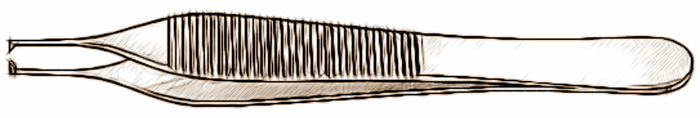

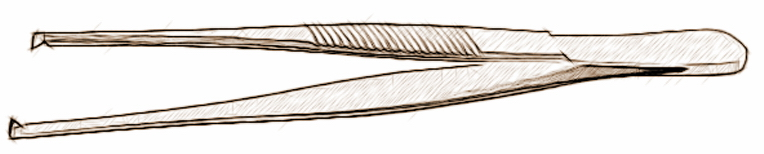

pensă anatomică

• pensele anatomice (fără dinţi) se folosesc pentru prinderea şi prezentarea unor structuri fine (seroase, vase, intestin).

• pensele chirurgicale (cu dinți) se utilizează pentru prinderea şi prezentarea unor structuri mai rezistente (piele, aponevroză).

pensă anatomică

• pensele anatomice (fără dinţi) se folosesc pentru prinderea şi prezentarea unor structuri fine (seroase, vase, intestin).

• pensele chirurgicale (cu dinți) se utilizează pentru prinderea şi prezentarea unor structuri mai rezistente (piele, aponevroză).

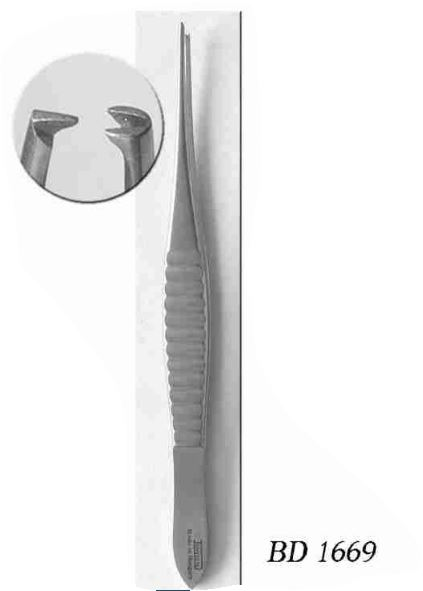

pensă chirurgicală

• pensele anatomice (fără dinţi) se folosesc pentru prinderea şi prezentarea unor structuri fine (seroase, vase, intestin).

• pensele chirurgicale (cu dinți) se utilizează pentru prinderea şi prezentarea unor structuri mai rezistente (piele, aponevroză).

pensă chirurgicală

• pensele anatomice (fără dinţi) se folosesc pentru prinderea şi prezentarea unor structuri fine (seroase, vase, intestin).

• pensele chirurgicale (cu dinți) se utilizează pentru prinderea şi prezentarea unor structuri mai rezistente (piele, aponevroză).

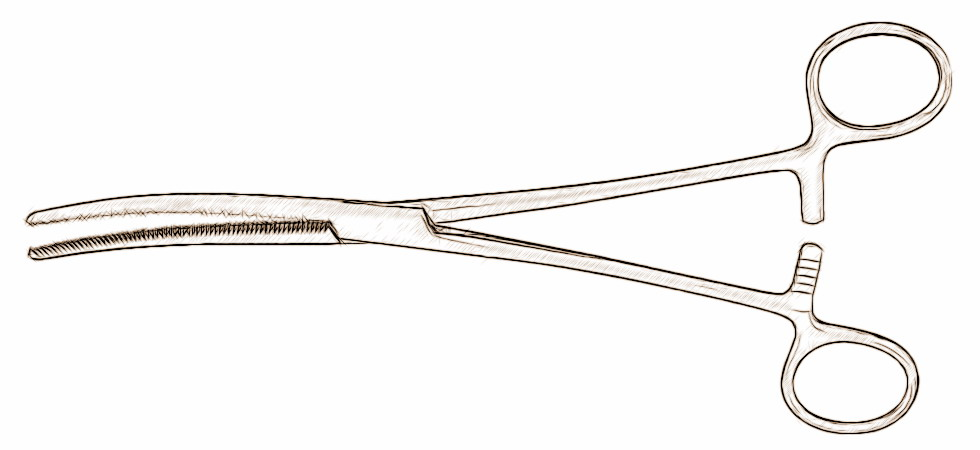

pensă hemostatică

• se aplică pe vasele sanguine pentru a opri fluxul sanguin în cursul manevrării chirurgicale a vaselor respective (pt. efectuarea suturilor vasculare, anastomozelor vasculare etc.)

pensă hemostatică

• se aplică pe vasele sanguine pentru a opri fluxul sanguin în cursul manevrării chirurgicale a vaselor respective (pt. efectuarea suturilor vasculare, anastomozelor vasculare etc.)

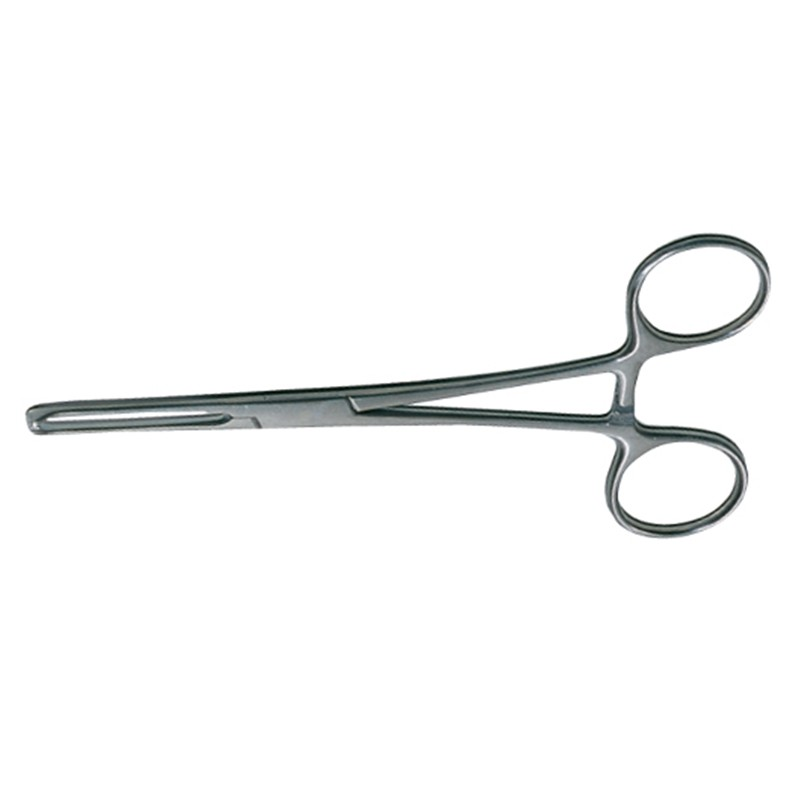

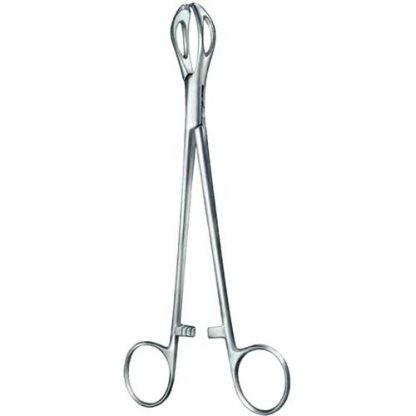

pensa “en coeur” (în formă de inimă)

• folosită pentru prinderea şi manevrarea ţesuturilor, fără a le leza

pensa “en coeur” (în formă de inimă)

• folosită pentru prinderea şi manevrarea ţesuturilor, fără a le leza

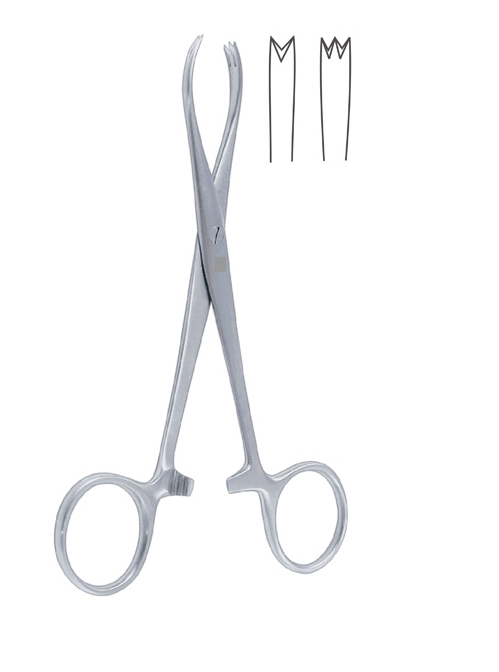

pensa Chaput

• are vârful în “dinţi de şoarece”

• folosită pentru prinderea aponevrozei, a tegumentelor,

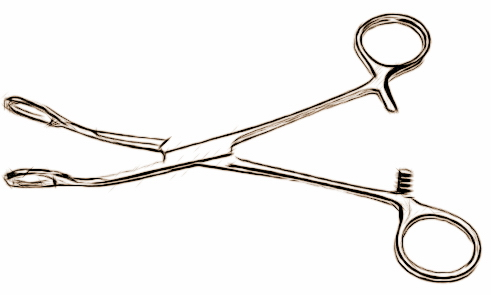

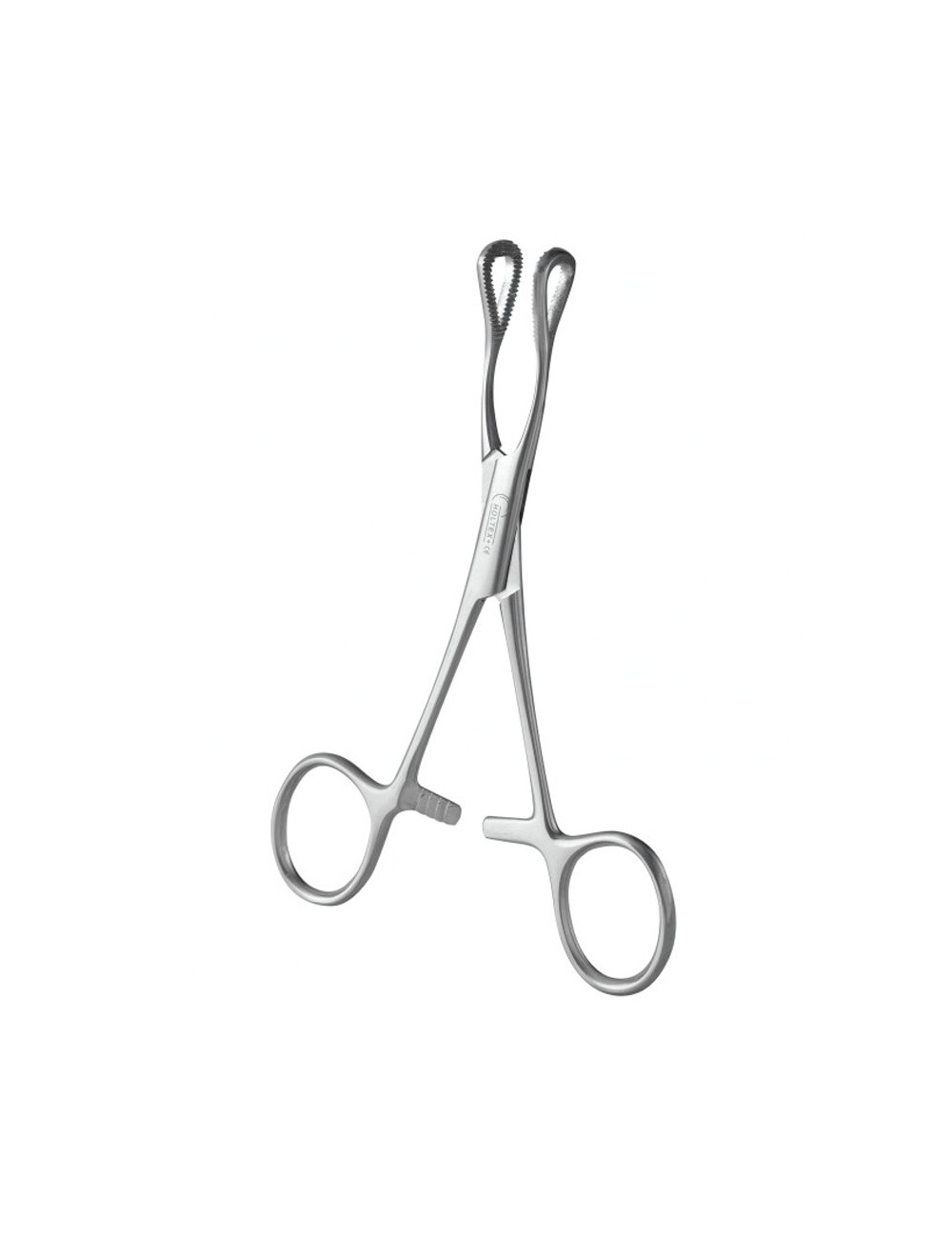

pensa Allis

• vârf în formă de evantai

• are dinţii fini pentru prinderea organelor cavitare cu pereţi fini

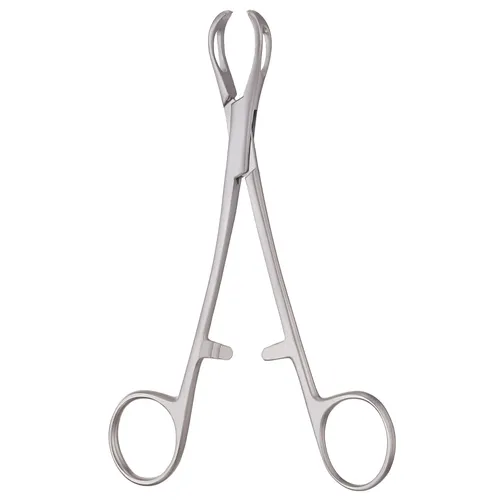

pensa Allis

• vârf în formă de evantai

• are dinţii fini pentru prinderea organelor cavitare cu pereţi fini

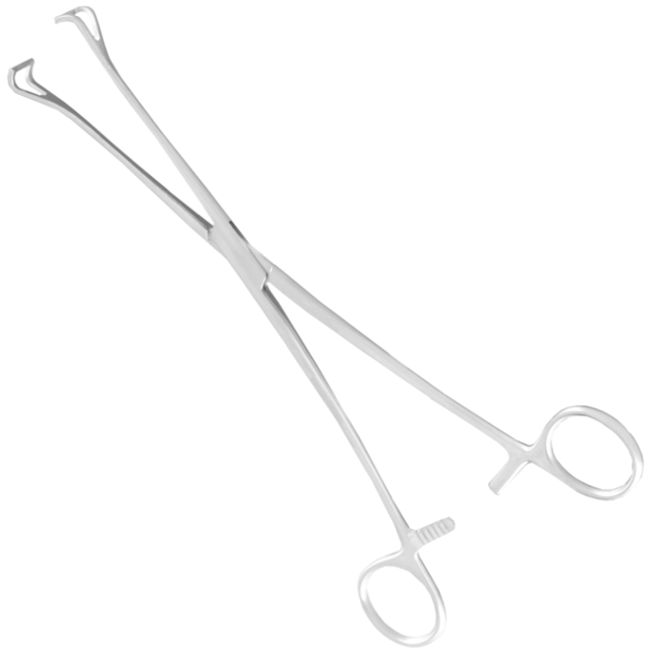

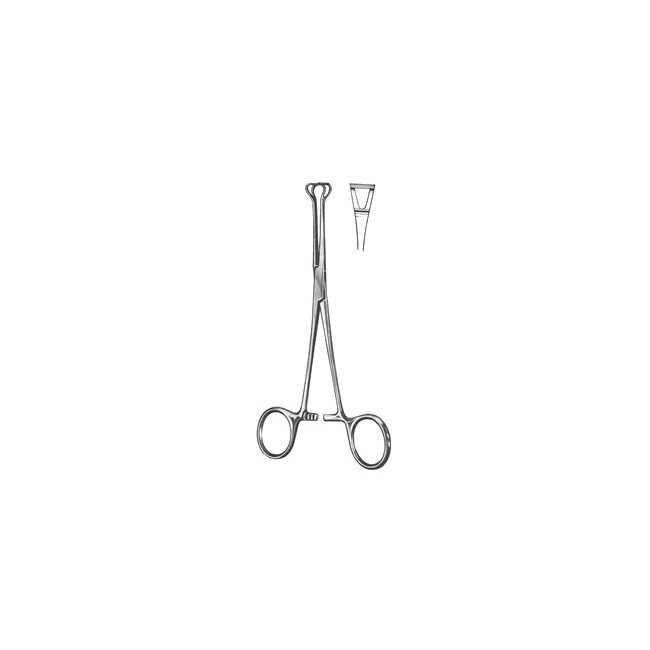

pensa intestinală Babcock (de coprostază)

• utilizată pentru clamparea diferitelor segmente ale tubului digestiv pentru a împiedica conţinutul acestora să progreseze (spre zona de sutură)

pensa intestinală Babcock (de coprostază)

• utilizată pentru clamparea diferitelor segmente ale tubului digestiv pentru a împiedica conţinutul acestora să progreseze (spre zona de sutură)

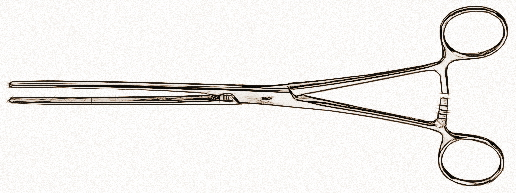

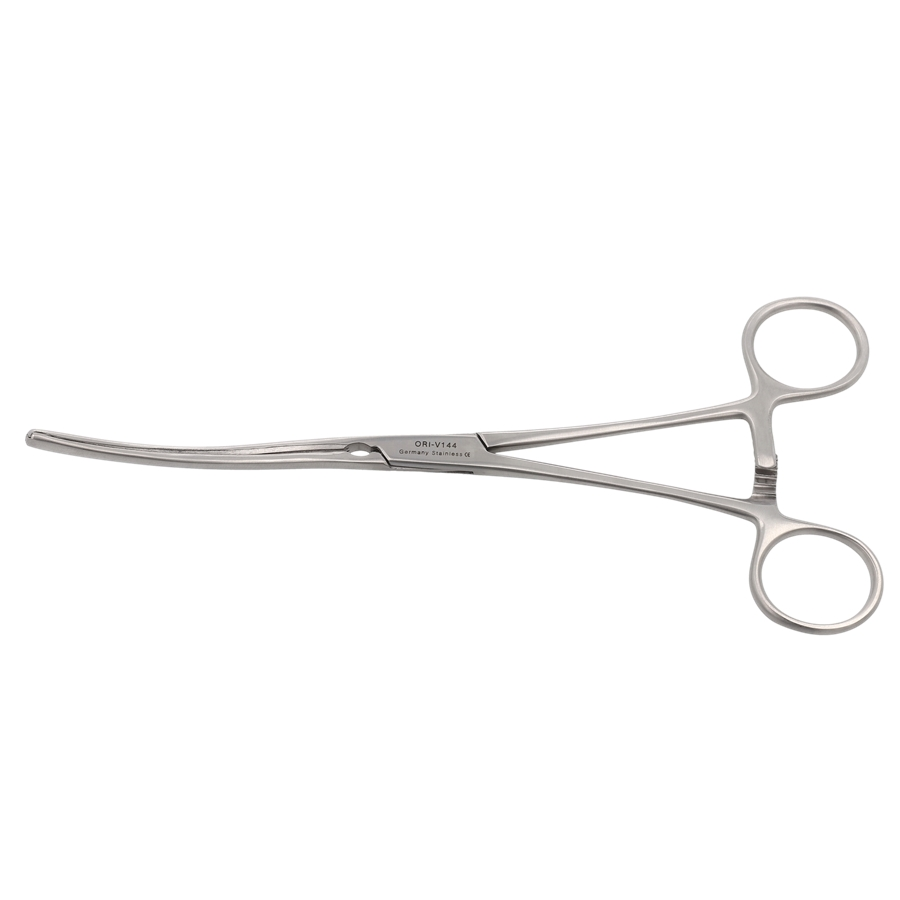

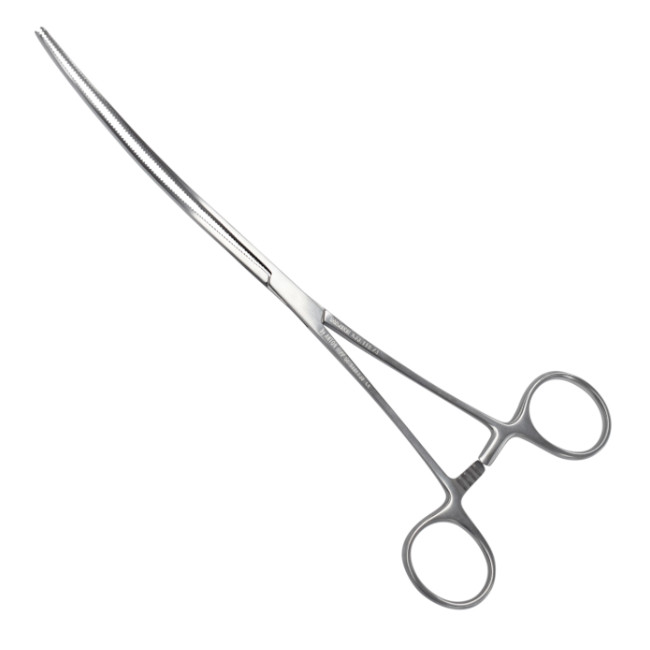

pensa intestinală Doyen (de coprostază)

• utilizată pentru clamparea diferitelor segmente ale tubului digestiv pentru a împiedica conţinutul acestora să progreseze (spre zona de sutură)

pensa intestinală Doyen (de coprostază)

• utilizată pentru clamparea diferitelor segmente ale tubului digestiv pentru a împiedica conţinutul acestora să progreseze (spre zona de sutură)

pensa intestinală Doyen (de coprostază)

• utilizată pentru clamparea diferitelor segmente ale tubului digestiv pentru a împiedica conţinutul acestora să progreseze (spre zona de sutură)

pensa Lane

• pensă intestinală de coprostază care prezintă un sistem de cuplare pentru a menţine două segmente digestive alăturate în vederea suturii

pensa Lane

• pensă intestinală de coprostază care prezintă un sistem de cuplare pentru a menţine două segmente digestive alăturate în vederea suturii

pensă chirurgicală

• pensele anatomice (fără dinţi) se folosesc pentru prinderea şi prezentarea unor structuri fine (seroase, vase, intestin).

• pensele chirurgicale (cu dinți) se utilizează pentru prinderea şi prezentarea unor structuri mai rezistente (piele, aponevroză).

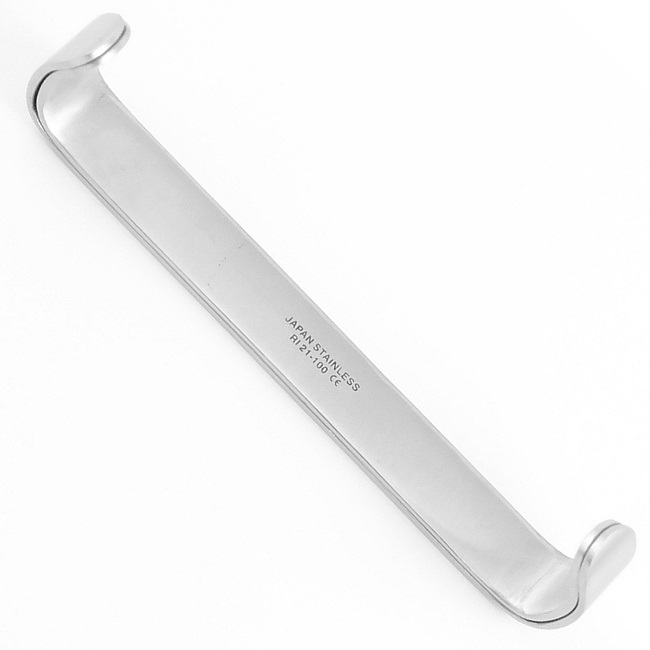

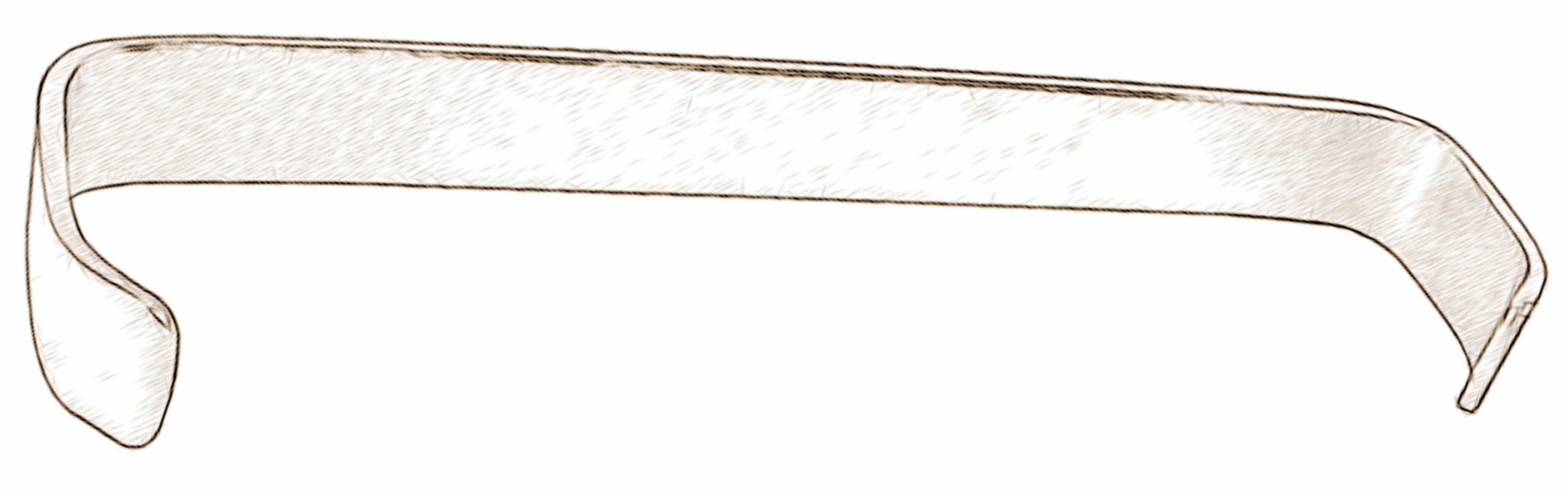

depărtător Farabeuf

• lame încurbate la ambele capete

• un capăt mai lat, celălalt mai îngust, pentru a putea fi adaptate la dimensiunile planurilor de îndepărtat

depărtător Farabeuf

• lame încurbate la ambele capete

• un capăt mai lat, celălalt mai îngust, pentru a putea fi adaptate la dimensiunile planurilor de îndepărtat

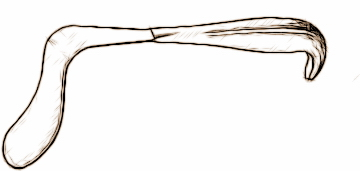

depărtător Kocher

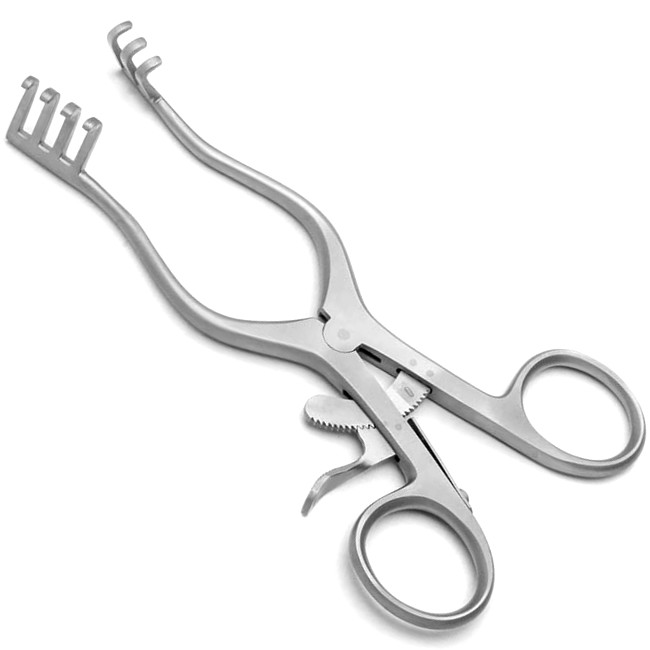

depărtător autostatic

specul rectal

specul vaginal

ace tip Hagedorn rotunde şi triunghiulare

→ sunt ace curbe de 2 tipuri:

• ace tăioase

  • pe secțiune au formă triunghiulară

  • se numesc tăioase pentru că taie țesutul atât cu vâful, cât și cu muchiile

  • sunt potrivite pentru sutura tegumentului sau aponevrozelor

• ace intestinale

  • pe secțiune au formă rotundă

  • taie țesutul doar cu vârful

  • se folosesc pentru suturi viscerale ("ace intestinale") sau vasculare

tipuri de ace Hagedorn

• ace tăioase

  • pe secțiune au formă triunghiulară

  • se numesc tăioase pentru că taie țesutul atât cu vâful, cât și cu muchiile

  • sunt potrivite pentru sutura tegumentului sau aponevrozelor

• ace intestinale

  • pe secțiune au formă rotundă

  • taie țesutul doar cu vârful

  • se folosesc pentru suturi viscerale ("ace intestinale") sau vasculare

agrafă Michel

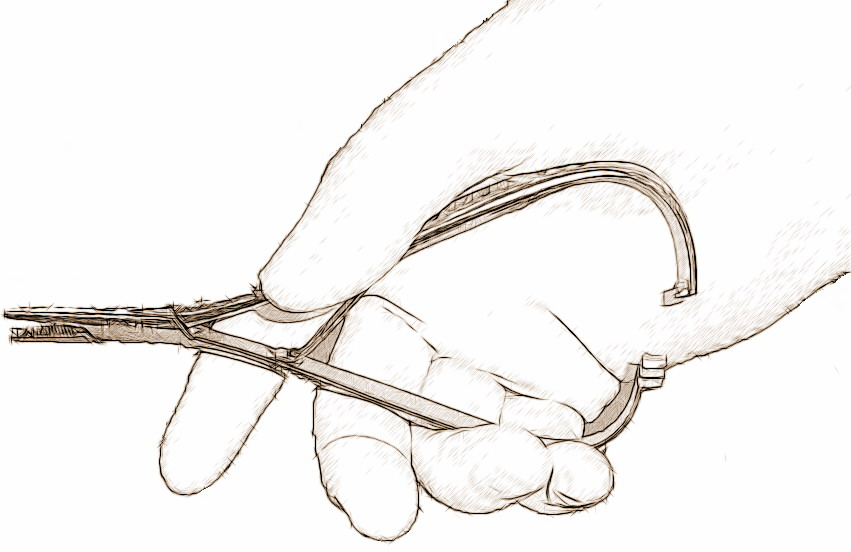

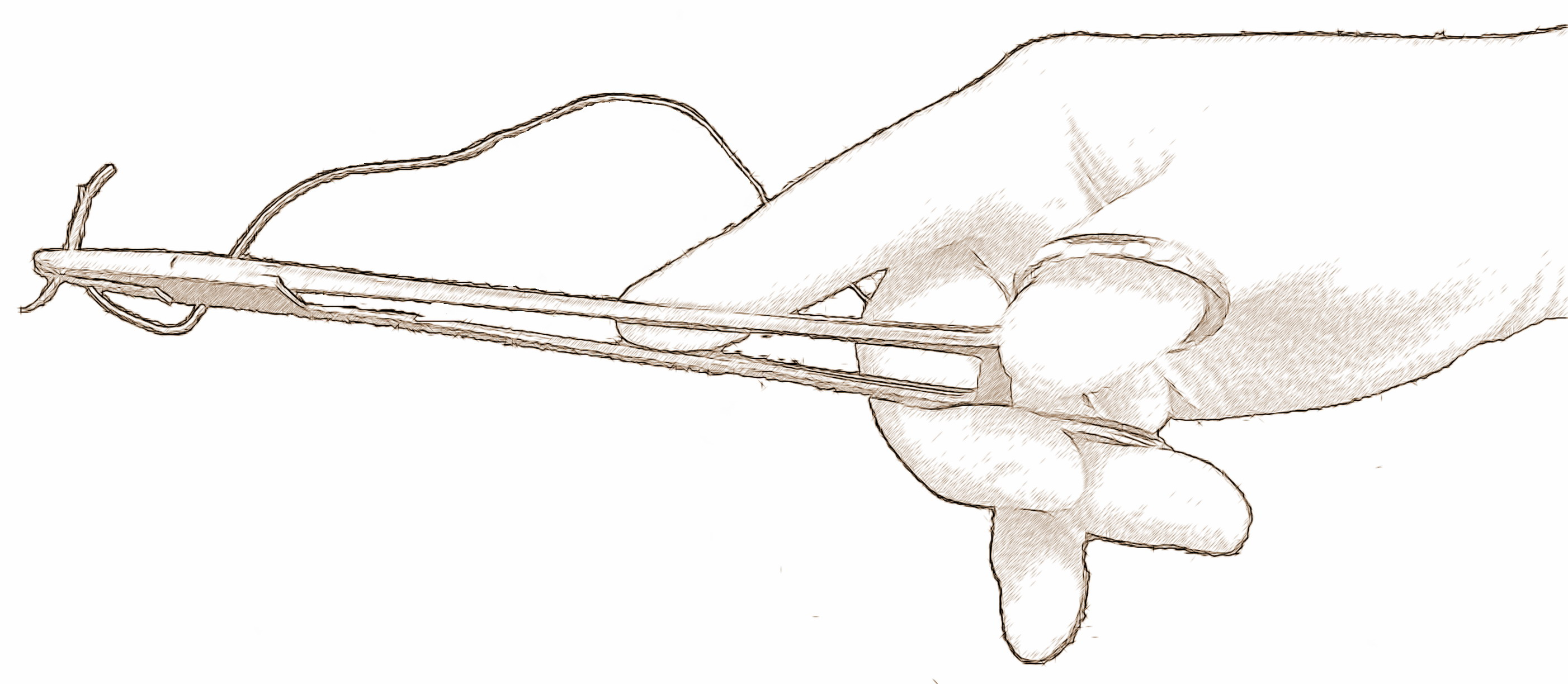

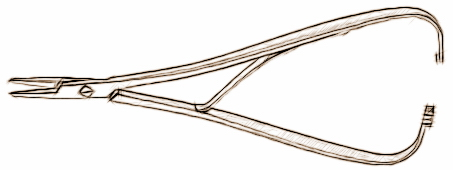

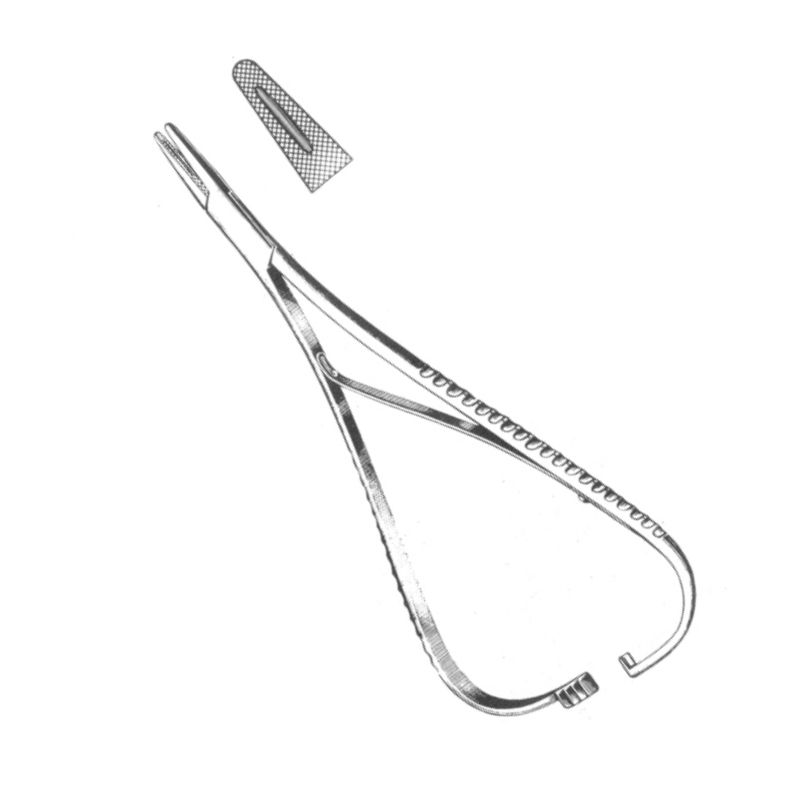

portac Mathieu

• instrument folosit pentru manevrarea acului în cursul suturii

• pentru sutura în suprafaţă

portac Mathieu

• instrument folosit pentru manevrarea acului în cursul suturii

• pentru sutura în suprafaţă

portac Mathieu

• instrument folosit pentru manevrarea acului în cursul suturii

• pentru sutura în suprafaţă

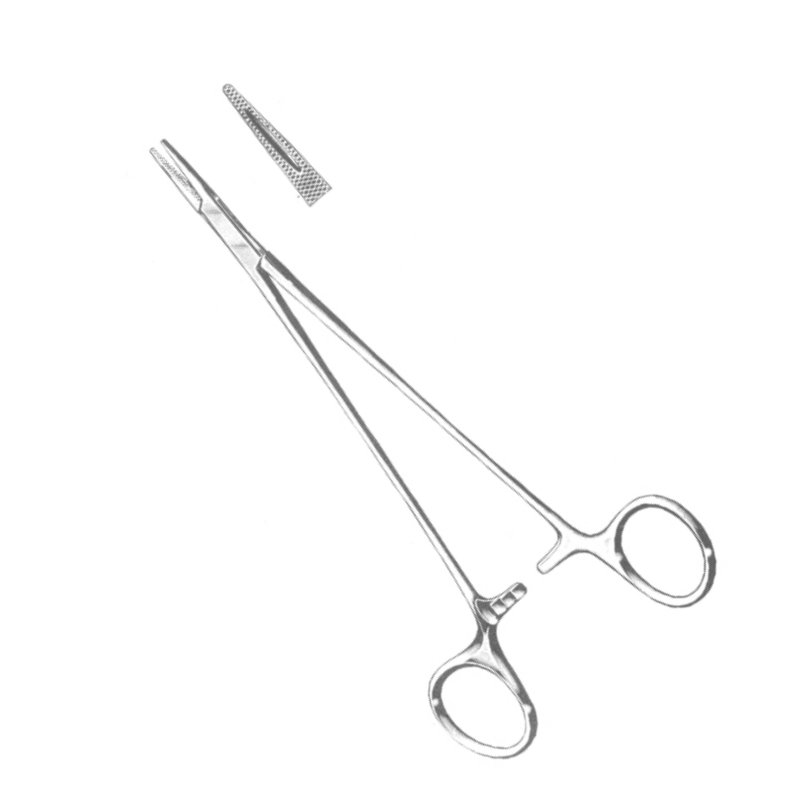

portac Hegar

• instrument folosit pentru manevrarea acului în cursul suturii

• pentru sutura în profunzime

portac Hegar

• instrument folosit pentru manevrarea acului în cursul suturii

• pentru sutura în profunzime
