KRE 50 Angewandte Fachkenntnisse

Man unterscheidet zwischen Gleitlager und Wälzlager.

Notieren Sie zwei Gründe, welche bei der Kreissägewelle für den Einsatz der

Wälzlager sprechen!

• hohe Drehzahl

• geringe Belastung

• Kosten

• Wartung

• Montage/Demontage

Bestimmen Sie Fest- und Loslager am Beispiel der Kreissägewelle und erklären

Sie deren Aufgaben!

• Lagerstelle A Pos. 4: Festlager. Beide Ringe können sich nicht axial verschieben. Übertragung von Radial- und Axialkräften. Fixiert die Welle in axialer Richtung.

• Lagerstelle B Pos. 5: Loslager. Der Aussenring kann Axialverschiebungen ausgleichen. Übertragung von Radialkräften. Lässt Wärmeausdehnung zu.

Die Rillenkugellager werden über Schmiemnippel mit Schmierstoff versorgt.

Welche Schmierstoffart wird für diese Lager verwendet?

Wälzlagerfett

Zählen Sie drei wichtige Aufgaben der Schmierstoffe auf!

• Verminderung der Reibung

• Wärmeabfuhr

• Abfuhr von Verschleissteilen

• Korrosionsschutz

• Dämpfung von Stössen

Erkläre den Unterschied zwischen Wellen und Achsen

• Wellen übertragen ein Drehmoment. Sie sind auf Torsion und Biegung beansprucht.

• Achsen übertragen kein Drehmoment. Sie sind nur auf Biegung beansprucht.

Beim Sägen besteht die Gefahr, dass sich das Sägeblatt im Werkstück verklemmt.

Wie muss das Sägeblatt der Kreissäge beschaffen sein, damit sich das Blatt freischneidet?

• Es kann geschränkte Zähne haben (abwechselnd nach rechts und links ausgebogen).

• Es kann hohlgeschliffene, gestauchte oder eingesetzte Zahnsegmente besitzen, welche die gleiche Wirkung erzielen.

Bei Sägeblättern wird zwischen grober und feiner Zahnteilung unterschieden.

Begründen Sie deren Unterteilung.

Wann ist eine grobe Zahnteilung erforderlich?

Bei weichen Werkstoffen muss ein grösseres Spänevolumen je

Schnitt aufgenommen werden als bei harten Werkstoffen. Deshalb ist bei weichen Werkstoffen eine grobe Zahnteilung erforderlich.

Zählen Sie bezüglich der Arbeitssicherheit zwei Gefahrenquellen auf, welche mit dem Betrieb dieser Kreissäge beachtet werden müssen. Machen Sie je einen Lösungsvorschlag, wie diesen Gefahren begegnet werden kann!

• Lärm -> Gehörschutz

• Sägeblatt -> Abdeckung

• Riemenscheibe und Riemen -> Abdeckung

• Herabtropfendes Schmiermittel -> Auffangwanne

• Blockieren der Säge, verbrennen des Motors -> thermisches

Überstromrelais

• Unbeabsichtigtes Starten des Motors -> kein Starten mit einem Schalter

sondern Tippbetrieb (Selbsthaltung)

• Späne, Staub -> Schutzbrille oder Absaugung

• Funkenwurf, Staubexplosion -> Absaugung

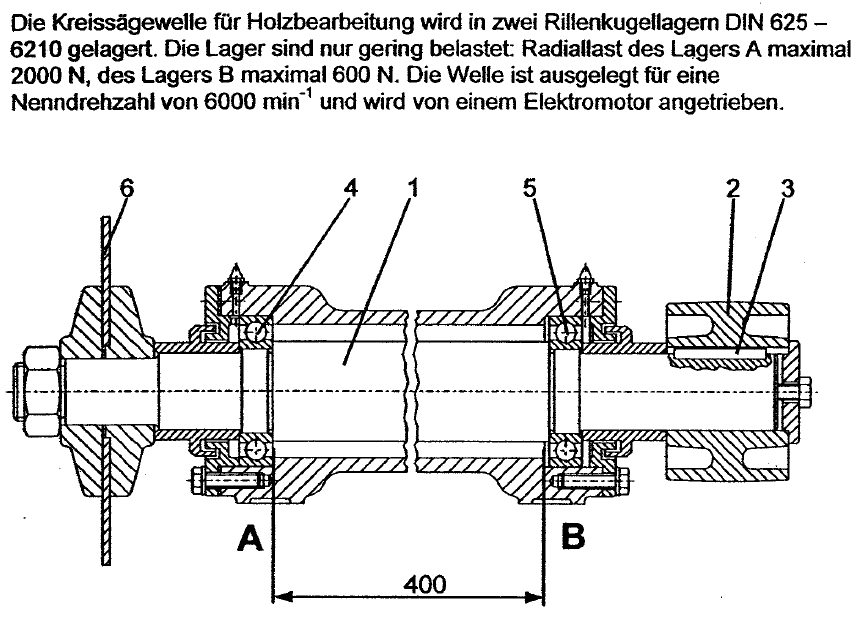

Bei Welle-Nabe-Verbindungen unterscheidet man verschiedene Arten der

Kraftübertragung.

Zu welcher Art der Kraftübertragung gehört die Welle-Nabe-Verbindung der

Kreissägewelle?

Formschlussverbindung

Die Riemenscheibe (Pos. 2) wird mit einem Innendurchmesser von 40 H7 gefertigt, der entsprechende Zapfen der Welle (Pos. 1) mit einem Durchmesser 40 k6.

Welches Passungssystem wird angewendet?

Einheitsbohrung

Die Riemenscheibe (Pos. 2) wird mit einem Innendurchmesser von 40 H7 gefertigt,

der entsprechende Zapfen der Welle (Pos. 1) mit einem Durchmesser 40 k6.

Welcher Passungsart (Passungscharakter) entspricht dies?

Übergangspassung

Wie kann die Riemenscheibe (Pos. 2) vollständig hergestellt werden, wenn von einer Einzelfertigung ausgegangen wird?

Spannabhebende Bearbeitung

(Drehen und Räumen/Stossen)

Wie kann die Riemenscheibe (Pos. 2) hergestellt werden, wenn von einer Serienfertigung mit der Stückzahl > 1000 ausgegangen wird?

Giessen und nachfolgende Bearbeitung

Nennen Sie ein Keilbahn-Herstellungsverfahren für die Riemenscheibe.

Stossen, Räumen
