KKN 1

Grafsymbol för?

Mellanblocksignal på enkelspår

Låst växel

Växel som uppfyller något av:

• är i kontroll och är spärrad (grön i spårplanen)

• sluter och är säkrad med växelklove/hänglås

• är låst med låsanordning i signalanläggningen

När får vi nödutlösa tågvägen för

1. stillastående tåg

2. tåg i rörelse

1. När föraren bekräftat att de uppfattat att TKL stoppställer signalen

2. Om föraren ännu inte fått försignaleringsbesked för signalen som ska stoppställas

Formulering muntligt körtillstånd för tågfärd

Tåg XX har körtillstånd, närmaste HSI är ställd till kör/visar stopp

Skyddsväxel

Växel som i skyddande läge förhindrar spårfordon från att komma in på ett visst spår

Händelseföljd A-skydd

1. Planera/avstämma

2. Ev samråd

3. Se till att det är tågfritt

4. Ta ur automater och magasineringar

5. Avspärra (spärråtgärder och dokumentation)

6. TSM kortsluter

7. Kontroll av kortslutning

8. Starttillstånd

9. Avslutsanmälan

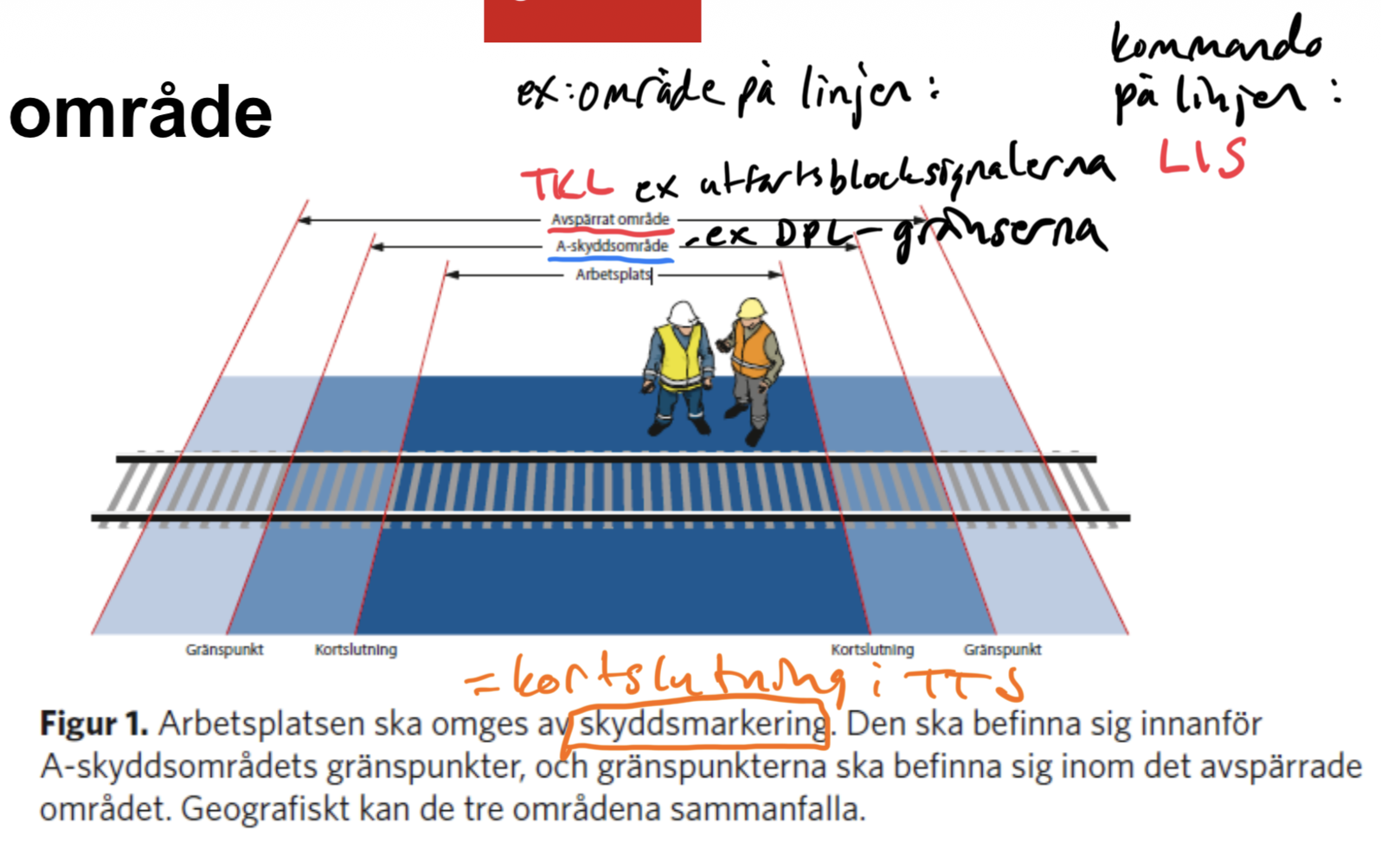

Område A-skydd

Som mest:

• en DPL och intilliggande linje eller

• två DPL som gränsar till varandra

Samma TKL

Samma trafikeringssystem

Sammanhängande

Avsluta A-skydd i graf

Hur dokumenteras tåglägen och omritade tåg i grafen?

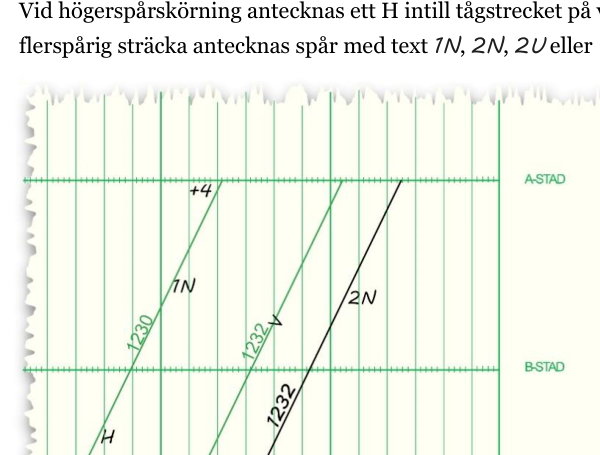

Blyerts

Kontrollbekräftad växel

Växel vars rätta läge och låsning bekräftas för föraren genom kör i HSI

Växel i kontroll

Växel som sluter och vars läge bekräftas av signalanläggningen

Hur dokumenteras ett inställt tåg i grafen?

Med blå penna – vågstreck över ordinarie tåglinje.

Samråd (innehåll)

• Avstämning av trafikverksamheternas art, sluttider och position

• Risk för överbryggning av spänning till en kontaktledning som ska vara spänningslös

• Förhållanden som minskar banans farbarhet

• Hantering av vägskyddsanläggningar

• Andra faktorer av betydelse för trafiksäkerheten enligt TSM

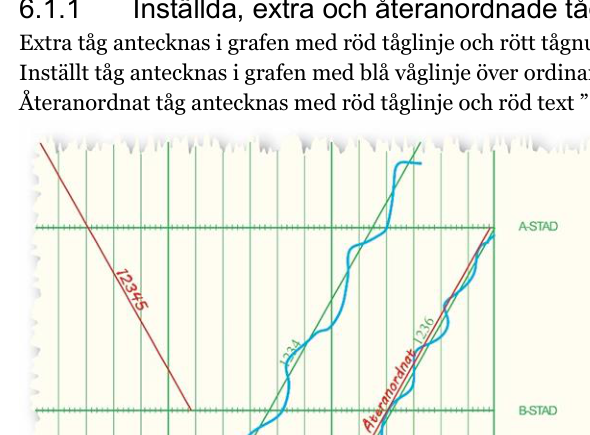

Hur dokumenteras ett extratåg i grafen?

Med röd penna – röd tåglinje och rött tågnummer.

Vilken färg används för skydd i grafen?

Röd penna

Hur markeras ordergivning i grafen?

Med en röd ring på tåglinjen vid kontrolldriftplatsen.

Korsningsväxel

Flera växlar i kombination med varandra.

Strecket vid växeln visar var det finns växeltungor (streck i riktning den är trafikerbar). Saknas ett streck så kan man inte svänga åt det hållet.

Vilken färg används för specialtransport som redan presenteras i grafen?

Lila – tågnummer, tåglinje och asterisk.

Kontrolldriftplats + vem blir det

Den bevakade driftplats vars tågklarerare ansvarar för att kontrollera att ett tåg eller en spärrfärd får en viss säkerhetsorder.

Om ordern gäller på en bevakad driftplats → den driftplatsen är kontrolldriftplats.

Om ordern gäller på en bevakningssträcka → kontrolldriftplatsen är den bevakade driftplats som närmast föregår bevakningssträckan i färdriktningen.

Gränspunkter A-skydd och E-skydd

Huvudsignal

Dvärgsignal

Slutpunktstopplykta

Stoppbock

S-tavla

Hinderfrihetspunkt i växel

Yttre gränspunkter D-skydd

Huvudsignal

Dvärgsignal

Stoppbock

Stopplykta på driftplats

Objekt S-skydd

DPL: huvudsignal, dvärgsignal, växel, vägskyddsanläggning

Linjen: fristående försignal, vägskyddsanläggning

Vilka skydd samråder ALDRIG?

D-skydd

S-skydd

Gränspunkter A-skydd

• ENBART på linjen

• På sidospår

Linjen: Angränsande driftplatsers/linjeplatsers namn får användas

Sidospår: signaler eller tydlig punkt (stoppbock, växel, vändskiva)

Skydda småfordon

• Ställ tåg- eller växlingsväg för småfordonet

• Lokalfrige växlar&spårspärrar

• Spärra spåravsnitt




Automater av

Magasinera ej? (på den sträckan?)

Tillåtna spärråtgärder

• spåravsnitt

• HSI + dvärgsignaler

• låsa växlar i skyddande läge

• linjespärr

G-drift

Genomgångsdrift

Lägger tåg rakt igenom

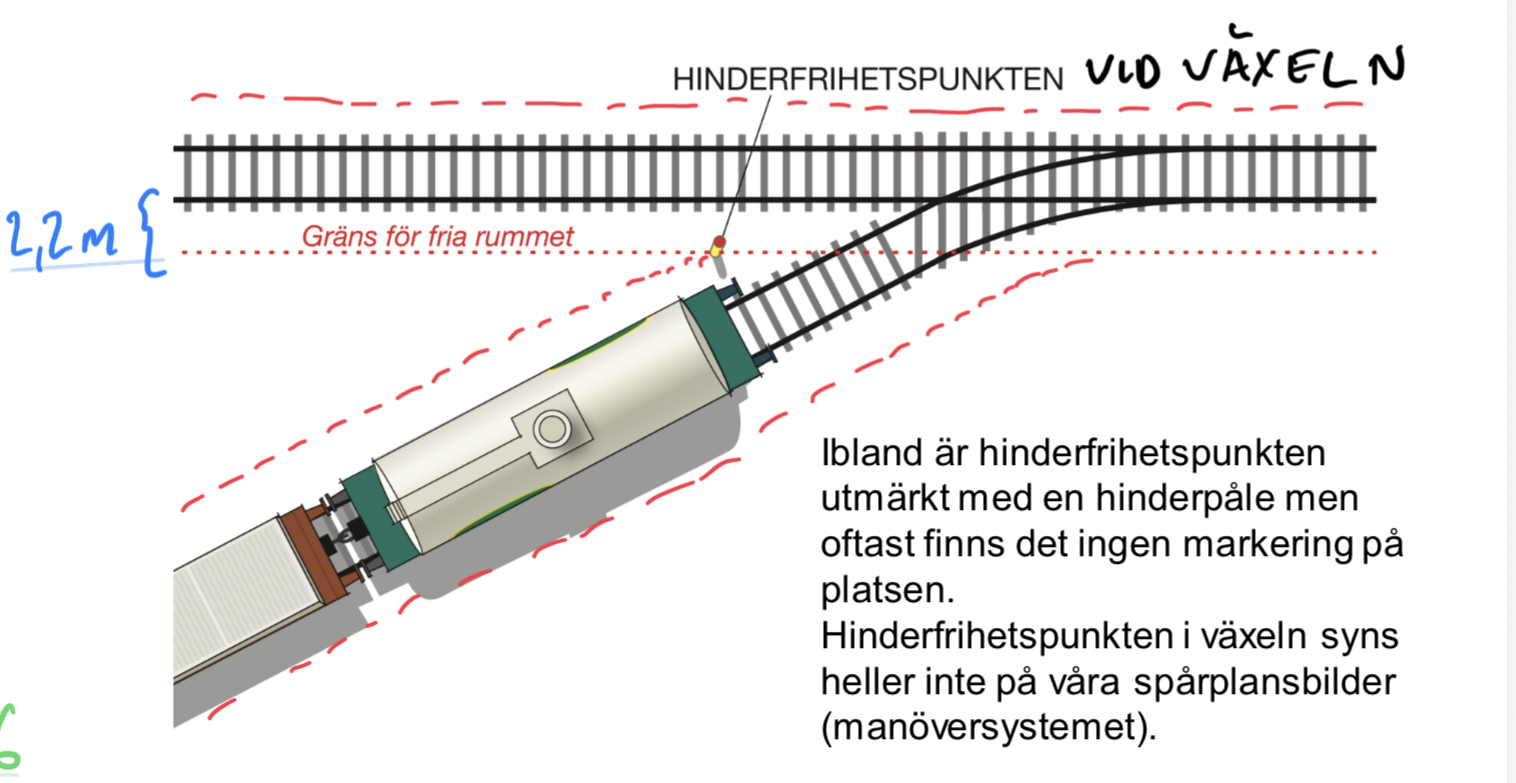

Hinderfrihetspunkt i växel

Finns punkt i varje växel dit man kan åka utan att störa andra spåret

TTJ

Trafikbestämmelser för järnväg
