Musters & Sonstiges

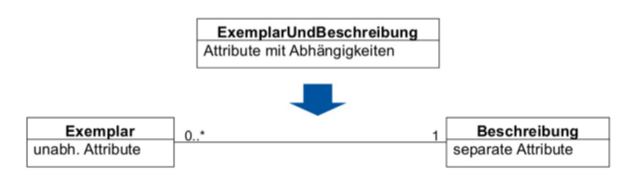

Exemplar und Beschreibung (Analyse Muster)

Manche Attribute nehmen bei vielen Instanzen immer wieder die gleichen Kombinationen von Werten an

Koordinator (Analyse Muster)

Eine Assoziation besitzt Attribute, die zu keiner der beteiligten Klassen gehören.

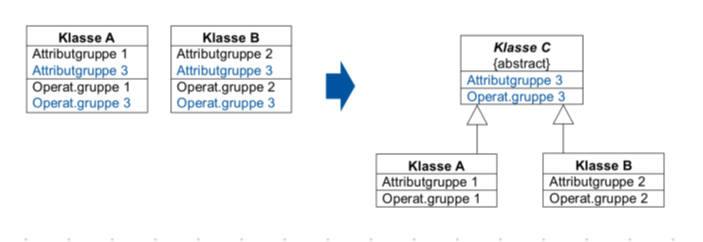

Abstrakte Oberklasse (Analyse Muster)

Klassen enthalten Gruppen identischer Attribute und Operationen

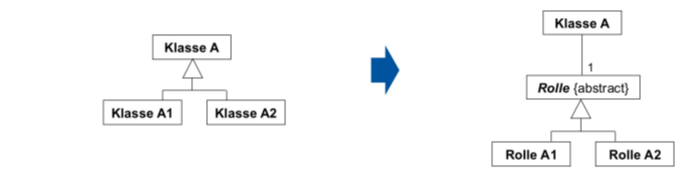

Wechselnde Rolle (Analyse Muster)

Ein Objekt einer Unterklasse A1 kann in eine Unterklasse A2 wechseln

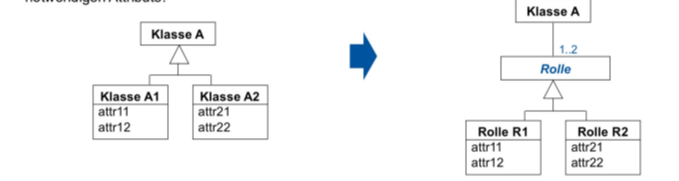

Rollen (Analyse Muster)

Es gibt mehrere Einsatzstellen/-arten einer Klasse. Unterklassenbildung würde „überlappende“ Vererbung und damit Mehrfachzugehörigkeit von Objekten in Klassen erfordern.

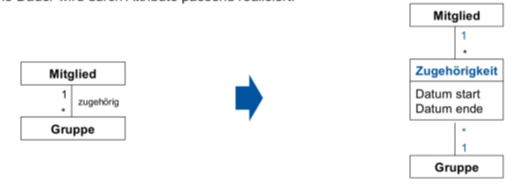

Gruppenhistorie (Analyse Muster)

Ein Objekt kann im Laufe der Zeit zu verschiedenen Gruppen gehören und die historische Entwicklung muss festgehalten werden

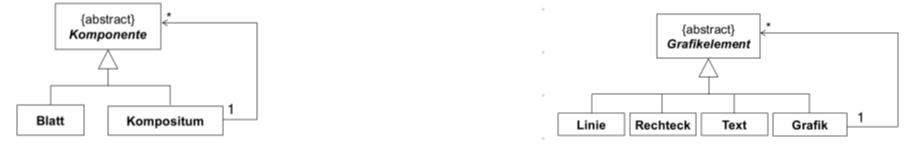

Komposition (Analyse/Strukturmuster)

Tiefe und eventuelle veränderliche Hierarchie von Aggregationen

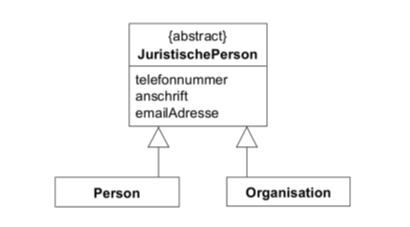

Juristische Person / Party (Analyse Muster)

Organisationen und Personen spielen ähnliche Rollen gegenüber dem System

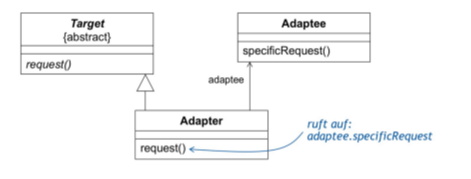

Adapter/Wrapper (Strukturmuster)

Anpassung der Schnittstelle eines vorgegebenen Objekts (adaptee) auf eine gewünschte Schnittstelle (target)

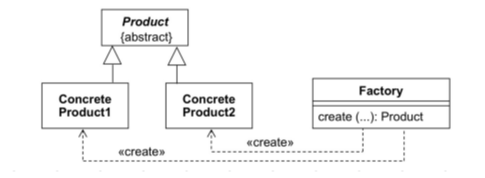

Factory Method (Erzeugungsmuster)

Bei der Erzeugung von Objekten soll zwischen Varianten gewählt werden; dies soll aber zum Zeitpunkt der Erzeugung geschehen, ohne dass der Auftraggeber der Erzeugung damit beschäftigt ist.

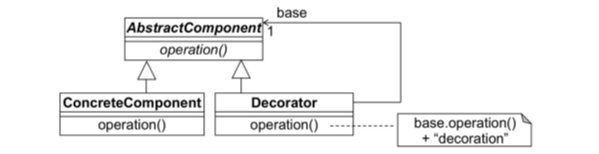

Decorator (Entwurfmuster)

Zu einer Klasse, die eine abstrakte Schnittstelle implementiert, sollen flexibel weitere Eigenschaften hinzugefügt werden, so dass eine neue Klasse entsteht, die die gleiche Schnittstelle implementiert

Singleton (Entwurfsmuster)

Manche Klassen sind nur sinnvoll, wenn sichergestellt ist, dass immer höchstens eine Instanz der Klasse besteht (und diese bei Bedarf erzeugt wird).

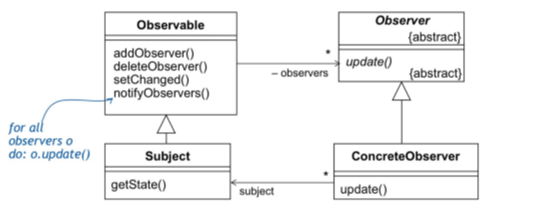

Observer (Verhaltensmuster)

Mehrere Objekte sind interessiert an bestimmten Zustandsänderungen eines Objektes

Architekturmuster: Pipes and Filters

In einem System durchlaufen Datenströme verschiedene Bearbeitungsstufen.

Architekturmuster: Blackboard

Verschiedene unabhängige Subsysteme nutzen und bilden gemeinsame Daten

Architektur- (und Entwurfs-)muster Proxy

Der direkte Zugriff auf ein Objekt ist problematisch

Proaktives Modell

Wiederverwendbare Komponenten werden im Voraus entwickelt ; Produkte basieren auf diesen Komponenten

Reaktives Modell

Produkte werden zunächst unabhängig entwickelt ; Bei Gelegenheit werden wiederverwendbare Komponenten erstellt und ausgetauscht

Extraktives Modell

Verwendung einer oder mehrerer Produkte als Ausgangspunkt der Produktlinie

Anforderungsermittlung

Tätigkeit: Feststellung der Anforderungen an das geplante System in Zusammenarbeit mit Kunden und potentiellen Benutzern

Ergebnis: Anforderungsspezifikation (Pflichtenheft)

Systemmodellierung

Tätigkeit: Detaillierte und strukturierte Beschreibung der Anforderungen in einer Form, die als Grundlage für den Systementwurf dienen kann.

Ergebnis: Funktionale Spezifikation (Produktdefinition)

Grobentwurf

Gesamtsturktur des Systems

Feinentwurf

Detailstruktur des Systems
