GENERALIDADES DE IMAGENOLOGÍA

Generalidades de Imagenología

La imagenología conjunto de técnicas y procedimientos para obtener imágenes del cuerpo humano, tiene como finalidad clínica y científica el diagnóstico y estudio de diversas enfermedades, así como la exploración de la anatomía y funciones corporales.

Obtención de IMÁGENES MÉDICAS que llevan a un DIAGNÓSTICO y aplicación de la TERAPÉUTICA adecuada

Especialidad Médica

Estudio, investigación y aplicación de:

• Radiación ionizantes y no ionizantes.

• Ondas sonoras

Estas especialidades permiten obtener imágenes médicas que son fundamentales para el diagnóstico y tratamiento adecuado de patologías.

Métodos de Imagen Médica

Radiación

  • Radiación Ionizante:

    • Rayos X (radiografía, tomografía computariza,fluoroscopia)

    • Rayos Gamma ( Gammagrafía PET).

  • Radiación No Ionizante:

    • Electromagnetismo o ondas de alta frecuencia (R.magnética)

      Sonido (Ultrasonido).

Técnicas Comunes

  1. (Radiación ionizante) Radiografía Convencional (Rx).

  2. Tomografía Computarizada (TC).

  3. (Ondas de sonido) Ultrasonido/Ecografía (US).

  4. (Campos magnéticos y ondas de radiofrecuencia) Resonancia Magnética (RM).

Rol del Fisioterapeuta en Imagenología

El fisioterapeuta tiene un papel crucial al:

  • Evaluar normalidades y anormalidades en estudios de imagen.

  • Recomendar estudios adicionales.

  • Proporcionar tratamientos adecuados para cada patología.

Descubrimiento de los Rayos X

Wilhelm Conrad Rontgen descubrió los rayos X en 1895, lo que revolucionó la imagenología médica, obteniendo la primera radiografía de la historia, que le valió el Premio Nobel en 1901.

Historia de la Imagenología

  • 1895: Descubrimiento de los Rayos X.

  • 1901: Premio Nobel

  • 1920-1930: Uso en ferias y circos.

  • 1930: medios de contraste

  • 1972: Invención de la tomografía computarizada por Geoffrey Hounsfield.

  • 1995: mejor en las placas fotográficas

Tipos de Radiación

Qué es la radiación?energía que viaja en forma de ondas o partículas de alta velocidad.

Radiación Ionizante

  • Incluye rayos ultravioleta, rayos X y rayos gamma.

Radiación No Ionizante

  • : Incluye ondas de radio, teléfonos celulares,microondas,radiación infrarroja y luz visible.

Efectos de la Radiación en Pacientes

La exposición a la radiación puede aumentar el riesgo de daño corporal, siendo los niños y fetos los más vulnerables debido a su alta sensibilidad.

Técnicas de Imagen Convencional

Radiografía Convencional (Rx)

examen básico para problemas del aparato locomotor

  • Herramienta básica en traumatismos y tumores.

  • Ventajas: económica y de fácil realización.

  • Desventajas: boca o nula especificidad

Ecografía (US)

  • Ideal para el estudio del aparato locomotor con alta resolución de imagen.

  • Ventajas: no utiliza radiación ionizante y es rápida de realizar.

  • Desventajas: no penetra el hueso, requiere entrenamiento para operar el equipo

  • Inconvenientes:solamente permite evaluar la cortical; no visualizar la estructura ósea interna

Tomografía Computarizada (TC)

  • Proporciona un excelente detalle óseo y es utilizada para la evaluación de traumatismos en columna y extremidades.

  • Ventajas: superior a las demás técnicas, rápido, excelente resolución

  • Desventajas: alta dosis de radiación en comparación con otras técnicas.

Resonancia Magnética (RM)

  • Crucial para evaluar enfermedades osteoarticulares.

  • Ventajas son la calidad de imagen en tejidos blandos, pero tiene inconvenientes como el alto costo y la claustrofobia, no utiliza radiación ionizante

Densidades en Radiología

Las imágenes de rayos X se presentan en diferentes tonos dependiendo de la absorción de radiación por diversos tejidos corporales, lo que permite observar estructuras internas con distintos contrastes.

5 DENSIDADES BÁSICAS

  1. Densidad de aire NEGRO

    • gas en su interior

  2. Densidad de grasa

    • Tejido adiposo GRIS OSCURO

  3. Densidad de agua - líquidos GRIS CLARO

  4. Densidad de calcio - ósea -calcificaciones BLANCO

  5. Densidad de metal - prótesis BLANCO BRILLANTE

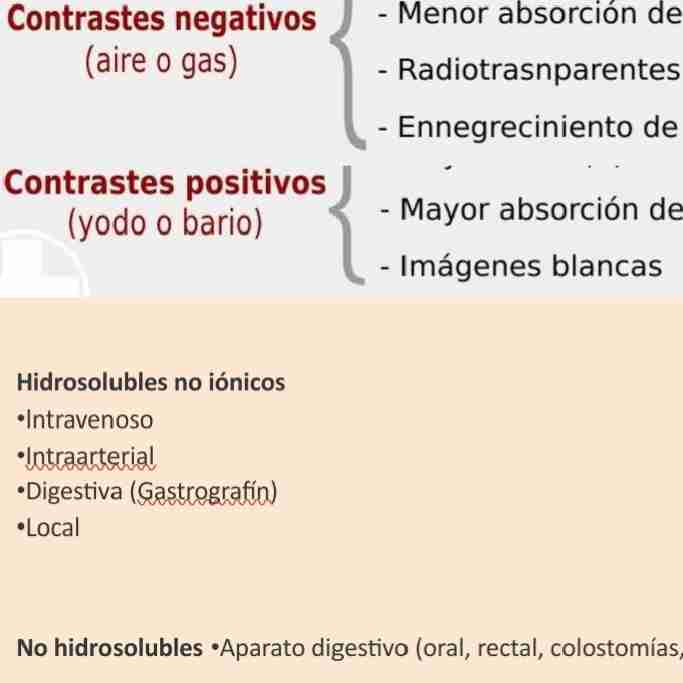

Medios de Contraste

Son sustancias que mejoran la visibilidad de estructuras en estudios radiológicos y se utilizan en diversas modalidades de imagenología.

DIAGNÓSTICO INCORRECTO

1 de cada 20 pacientes en Estados Unidos tiene mal su radiografía

TIPOS DE ERRORES

1.- Diagnostico: falla al seleccionar o interpretar los estudios

indicados

2.- Tratamiento

3.- preventivo

4.- Otros: Falla en la comunicación, en equipo o en el sistema

Protección Radiológica

Se enfatiza la importancia de la protección contra la radiación, tanto para los pacientes como para el personal médico. Deben aplicarse medidas adecuadas para minimizar la exposición.

Por lo general se debe utilizar las siguientes protecciones:

• Vidrios plomados ( móviles o fijos)

• Blindaje

• Guantes plomados hasta el codo

• Cuello, tiroideos plomados

• Gafas plomados

• Biombo plomados o cortinas

ELEMENTOS DE PROTECCIÓN PARA EL PACIENTE

• Protectores gonadales

• Delantales plomados

• Si el paciente requiere de la ayuda de un acompañante este deberá tener

sobre su ropa el delantal plomado.

• El objetivo principal de la protección radiológica es proteger la salud

humana

• Sus objetivos sanitarios son relativamente directos: gestionar y controlar

las exposiciones a la radiación ionizante para prevenir los efectos

deterministas y reducir los riesgos de los efectos estocásticos.
