T-5. Tolerancias dimensionales

¿Cómo se realiza la definición geométrica general de las piezas en el diseño de los productos industriales?

Mediante la acotación.

¿Qué tipo de acotación es este?

Cotas en paralelo.

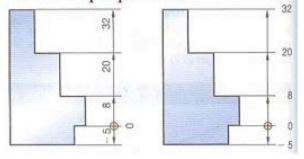

¿Qué tipo de acotación es este?

Cotas superpuestas,

¿Qué tipo de acotación es este?

Cotas en serie.

¿Qué tipo de acotación es este?

Cotas en coordenadas cartesianas.

¿Qué tipos de variaciones o tolerancias tiene un elemento geométrico?

1\. Dimensiones

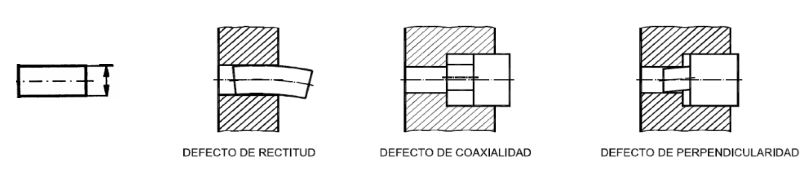

2\. Geométricas (Forma, Orientación, Localización y Alabeo)

3\. Acabado superficial

¿Qué permite el uso de tolerancias?

El uso de **tolerancias dimensionales y geométricas** permitirá un **funcionamiento satisfactorio y la intercambiabilidad**, aunque las piezas sean fabricadas en talleres diferentes y por distintos equipos y operarios.

¿Cuándo son las tolerancias dimensionales y/o geométricas?

¿Qué tipos de tolerancias hay según dónde se estén aplicando?

**• Funcionales (o de diseño)** – Definir tolerancias esenciales para el comportamiento funcional (operativo)

**• Fabricación** – Definir tolerancias para materializar la pieza durante la fabricación

**• Inspección** – Definir tolerancias para comprobar la precisión en la materialización de la pieza.

¿Cuáles son las tolerancias dimensionales funcionales o de diseño?

Las dimensiones que poseen un valor esencial en la función atribuida a dicha pieza se denominan __dimensiones funcionales__, y sus cotas correspondientes, __cotas funcionales__.

¿Cuáles son las tolerancias no dimensionales (de fabricación y de verificación o de inspección)?

Las restantes dimensiones se denominan __dimensiones no funcionales__ y sus cotas correspondientes, __cotas no funcionales__.

Para obtener las cotas funcionales hay que realizar un “**proceso de asignación de cotas de funcionales**” a partir de los planos de conjunto teniendo en cuenta las condiciones funcionales o de funcionamiento.

En la acotación de la pieza, las cotas funcionales se deben expresar para su **lectura directa** y no para su obtención por deducción de otras cotas.

Para obtener la cota de fabricación a partir de la cota funcionales o de diseño hay que realizar una **asignación de cotas de fabricación**.

También las cotas de fabricación se deben expresar para **su lectura directa** y no para su obtención por deducción de otras cotas.

¿Cuáles son las normas generales que rigen la acotación de piezas?

• Introducir el __mínimo número de cotas__ que permita definir la pieza.

• __Indicar__ en todas las cotas su __tolerancia__ correspondiente, salvo que las condiciones y prácticas del taller garanticen el grado de precisión que se requiera.

¿Cuál es la tolerancia de diseño?

Tolerancia geométrica.

¿Cuál es la tolerancia de fabricación?

Tolerancia natural.

¿Cuál es la tolerancia de inspección?

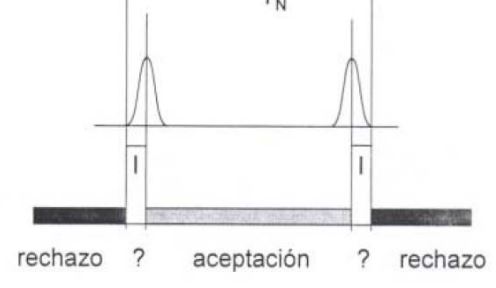

La incertidumbre de medida y el intervalo de aceptación.
